Топочные устройства

Топочное устройство – одна из самых важных деталей котельной установки. Его назначение состоит в наиболее полном сжигании топлива, и получении горячих продуктов сгорания для дальнейшего использования их тепла.

Топки могут выступать как неотъемлемая часть конструкции энергетического котла, так и самостоятельным отдельным механизмом, устанавливаемым под разные типы котельных агрегатов. Конструктивной особенностью топок, производимых заводом Барнаулэнергомаш, является возможность их установки, под любые типы котельных блоков, как паровых, так и водогрейных. Топочные устройства могут быть смонтированы на котельные агрегаты мощностью от 0,3 МВт, до 35,0 МВт.

Среди слоевых топочных устройств обычно выделяют четыре вида:

1. Топочные устройства с неподвижной колосниковой решеткой и с подвижной шурующей планкой;
2. Топочные устройства с наклонно-переталкивающей колосниковой решеткой;
3. Топки с подвижными механическими колосниковыми решетками;
4. Ретортные топки.

Для сжигания твердого топлива в котлах малой и средней мощности наиболее всего подходят — слоевые топки. Процесс горения происходит следующим образом: на колосниковой (или иного типа) решетке расположено органическое топливо, через слой которого, снизу, проходит необходимый для горения объем воздуха (окислителя).  Конструкции слоевых топок отличаются между собой различными технологиями шуровки слоя, а также организацией внутритопочной аэродинамики и могут быть использованы для сжигания различных видов топлива. От выбора топочного устройства зависит тепловая производительность и экономичность топочного агрегата.

Завод Барнаулэнергомаш производит слоевые топки полумеханического вида и полностью механизированные с неподвижными и двигающимися колосниковыми решетками.

В механизированных топках непрерывная загрузка топлива, перемешивание и удаление остатков производятся автоматизировано без ручного вмешательства.

Устройства с неподвижной колосниковой решеткой и передвигающимся слоем топлива подразделяются на два вида:

•  С шурующей планкой –  твердое топливо перемещается по колосниковой решетке благодаря возвратно-поступательному движению трехгранной водоохлаждаемой планке.
  • С наклонно-переталкивающей колосниковой решеткой –  сверху вниз топливо сползает посредством собственной силы тяжести, и возвратно-поступательного движения подвижных и неподвижных её частей. Традиционно применяют данную технологию для сжигания биотоплив: отходов из древесины и торфа.

Топки с подвижными механическими колосниковыми решетками могут быть прямого и обратного хода. Топливо поступает самотеком и перемещается от передней стенки топочной камеры котла к задней – это считается прямым ходом. При обратном – наоборот. Топливо при этом подается забрасывателем. Применяется для котлов средней мощности, до 35 МВт.

Рассмотрим топочное и вспомогательное оборудование подробнее.

Топки РПК

Топки полумеханические РПК оснащены неподвижной решеткой. Сгоревшие на ней остатки сбрасывают поворотные колосники. На ЗП-РПК топливо подается пневмомеханическими забрасывателями, на ПТЛ-РПК – ленточными питателями топлива. Широко применяются в промышленности, как для нагрева паровых и водогрейных котлов, так и для сжигания в промышленных печах.

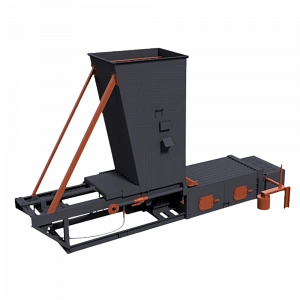

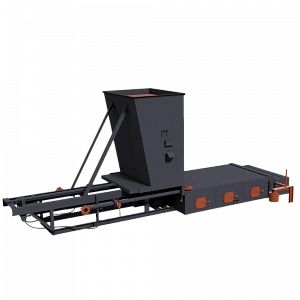

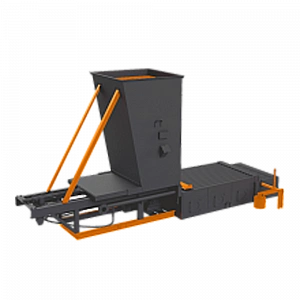

Топки ТМУ / Аналог ТШПМ

Топки ТМУ  – механическая улучшенная конструкция топок ТШПМ, мощностью от 1,0 до 3,5 МВт. Данная конструкция подходит для замены устаревшей модели топки с шурующей планкой ТШПМ. Подходит для водогрейных котлов мощностью не менее 0,7 и не более 3,5 МВт. Топки представлены моделями с разной производительностью.

Топки ТМУ оснащены независимым питателем топлива и расширенной зоной подсушивания топлива. Толкатель (питатель) представляет собой толкающий стол(лопату), движущийся поступательно (вперед и назад) сдвигая порцию топлива из бункера на решетку.

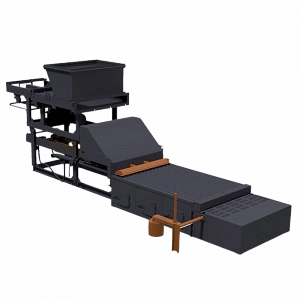

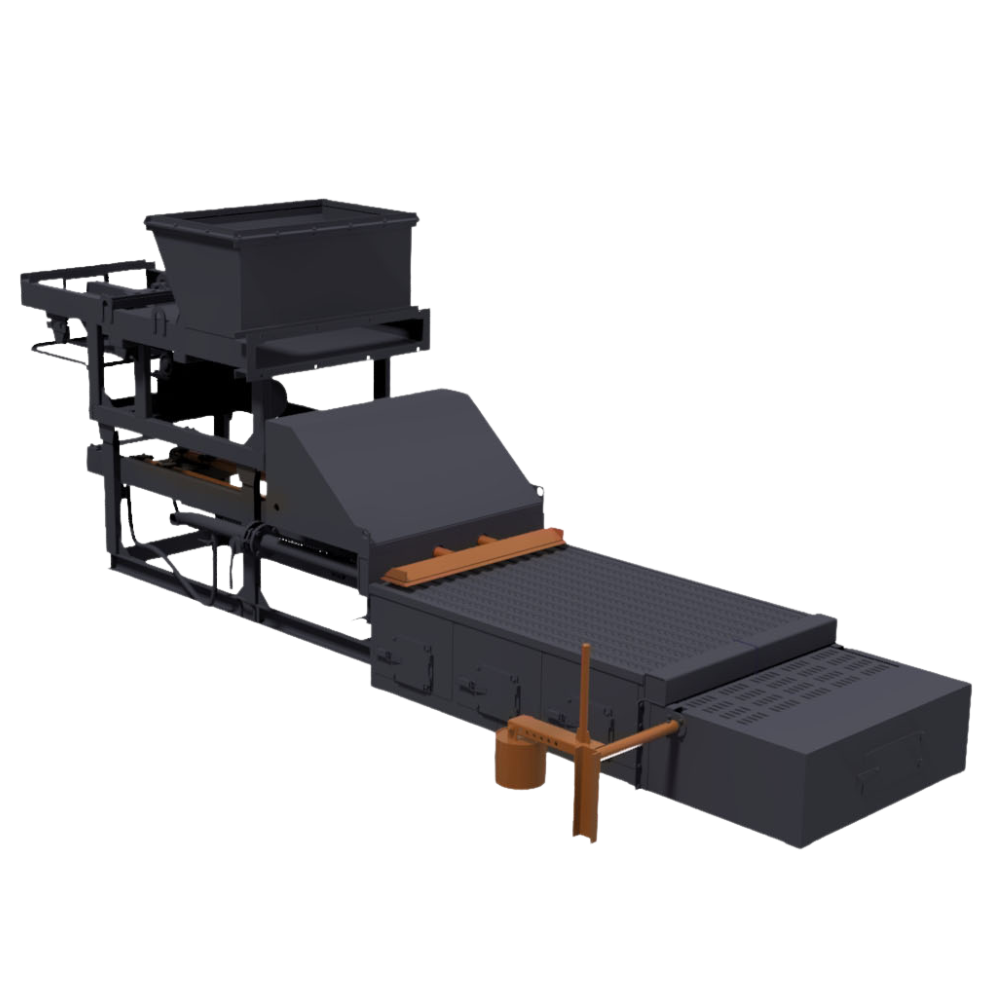

Топка ТНФГ

Топка ТНФГ представляет собой адаптированный вариант слоевой топки с наклонным участком для работы на низкосортных топливах. В ее состав входят располагаемые отдельно питатель и шурующая планка, что в свою очередь обеспечивает возможность работы котла на топливах, имеющих высокую влажность. Так же топка ТНФГ способна работать и на углях и биотопливах плохого качества.

Принцип работы топки состоит в том, что при помощи питателя можно подать топливо независимо от шурующей планки, что позволяет поместить в котел столько топлива сколько необходимо, исходя из условий качества сжигаемого топлива и подключенной нагрузке на котел. Шурующая планка в свою очередь перемешивает топливо, что позволяет интенсифицировать процесс горения, так же она смещает недогоревшее топливо и золовые частицы в зону дожигания, а на их место добавляет свежую порцию горючего. Благодаря наличию камеры догорания потери с механическим недожогом в котле сведены к минимуму. Отсюда данная установка имеет высокий КПД, и возможность работы в тяжелых эксплуатационных условиях.

Работа такой топки осуществляется в автоматическом режиме. Наладка устройства происходит при пуске котельного агрегата, в наладочном режиме по команде оператора.

При работе топки питатель периодически через определенные промежутки времени совершает одно возвратно-поступательное движение. Питатель обеспечивает автоматическую подачу топлива на решётку, а шурующая планка осуществляет сброс очаговых остатков. В топке предусмотрены устройства независимого регулирования объема воздуха по зонам горения, подаваемого под решетку, и подача вторичного воздуха через сопла, расположенные в тех зонах, где обычно происходит «кислородное голодание» топлива.

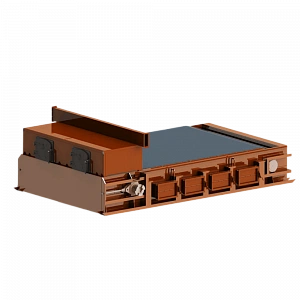

Топки ТЧЗМ

Топки ТЧЗМ относятся к механическим устройствам. Они оснащены чешуйчатой решеткой заднего хода. Предназначены для промышленных печей, паровых котлов паропроизводительность которых не более 25т/ч и водогрейных котлов с теплопроизводительностью не более 35 МВт. Модели отличаются активной площадью решетки, которая варьируется от 9,1 до 19,9 м².

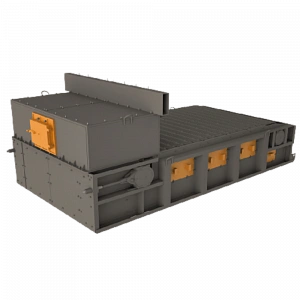

Топки ТЛЗМ

Топки ТЛЗМ – это полностью механические конструкции. Устройства оснащены ленточной решеткой обратного хода. Используются в промышленности для паровых и водогрейных котлов. При этом соответственно паропроизводительность не должна превышать 10 т/ч, теплопроизводительность – 12 МВт. Модели различаются активной площадью решетки от 3,3 до 9,1 м².

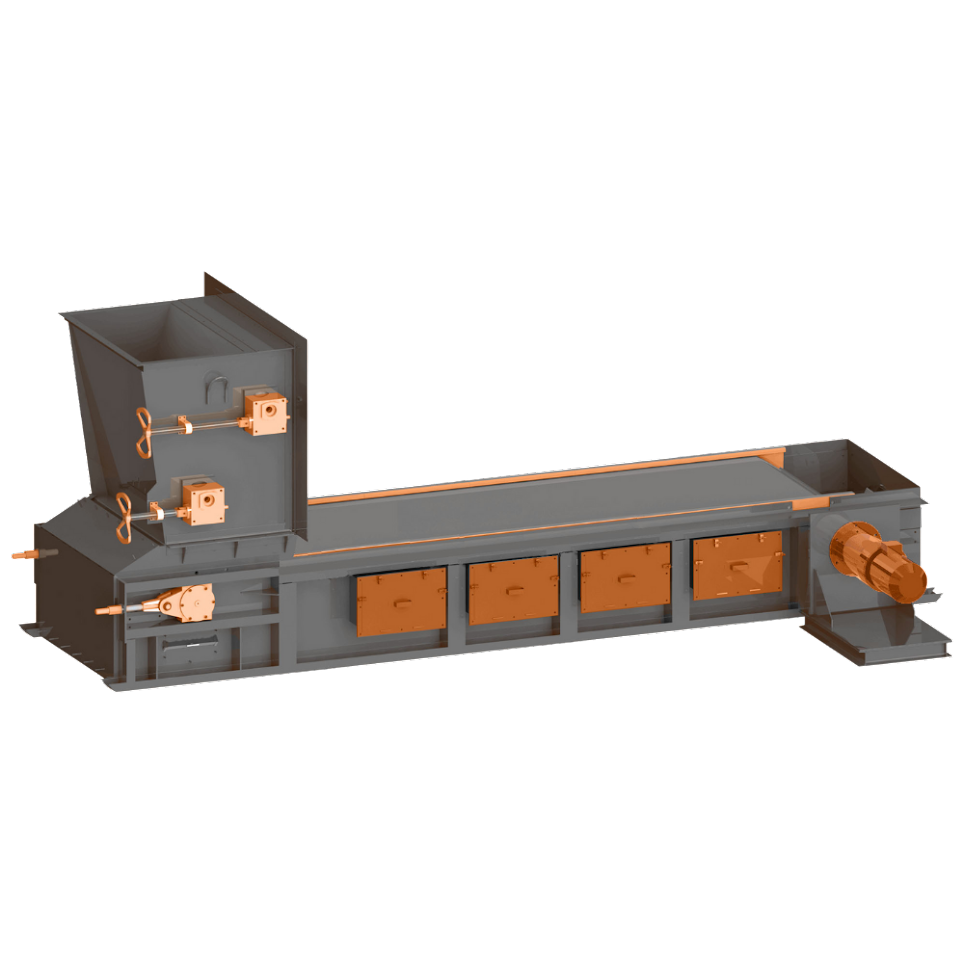

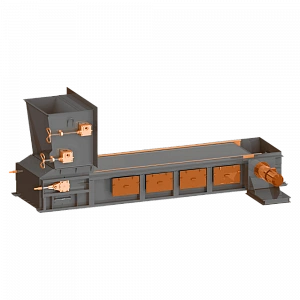

Топки ТЛПХ

В механических топках ТЛПХ используется ленточная колосниковая решетка прямого хода. Данная конструкция предназначена для подогрева паровых и водогрейных котлов, промышленных печей, теплогенераторов.  Представлены моделями с активной площадью решетки от 2,7 до 10,1 м².

Топка ТНПК

Разработанная специально для сжигания биотоплива, наклонно-переталкивающая топка не чувствительна как к фракционному составу топлива, так и содержанию влаги в нём, и позволяет сжигать большинство низкосортных отходов, в том числе коро-древесные отходы (КДО). Строгие требования к сжигаемой фракции отсутствуют, так как топка в результате активной аэродинамики имеет хорошую удерживающую способность твердых частиц. В топке осуществляется многократная циркуляция частиц топлива в турбулентном вихревом образовании, обеспечивающем равномерность и полноту тепломассообменных процессов по высоте и объему топочной камеры, что, в свою очередь, обеспечивает минимальное количество вредных выбросов.

Топка ТНПК обеспечивает автоматическую подачу топлива на решётку и сброс очаговых остатков при помощи питателя и подвижных колосников с гидравлическим приводом. В топке также предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого под наклонную решетку, и подача вторичного воздуха в зону горения над наклонной решеткой.
