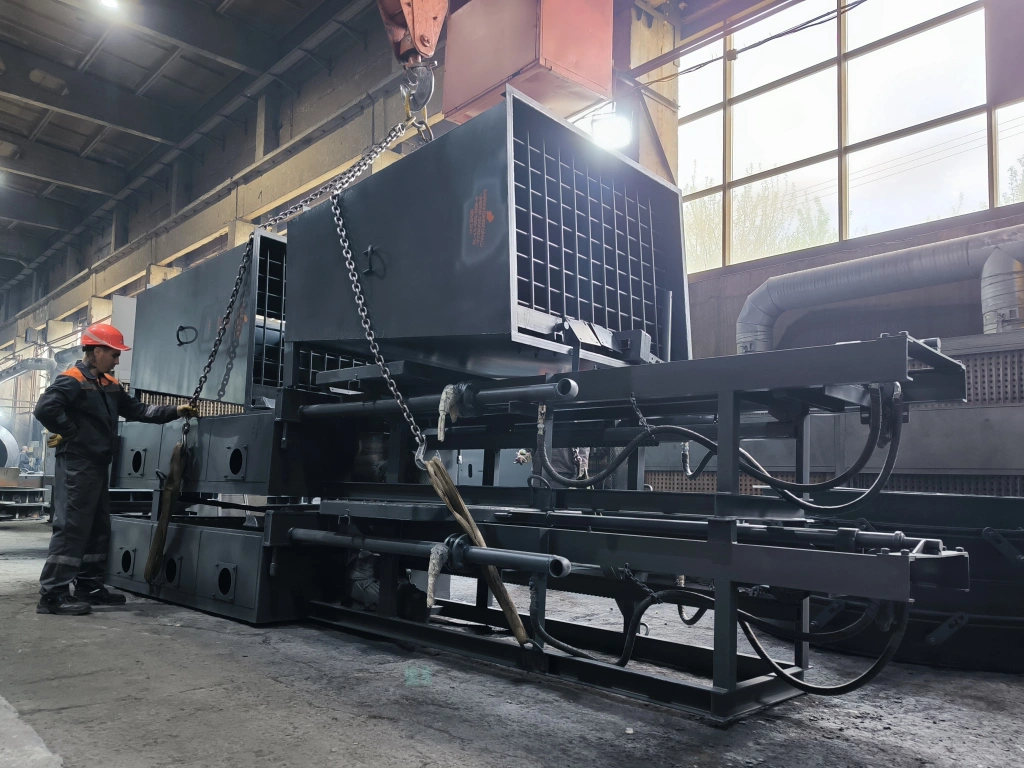

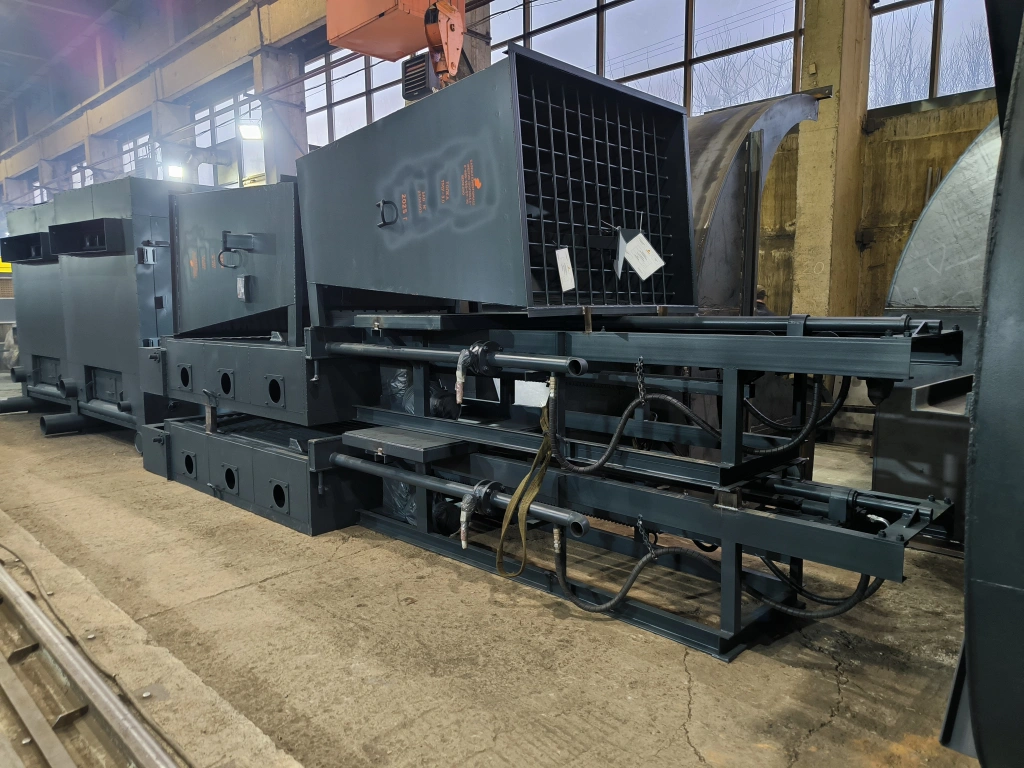

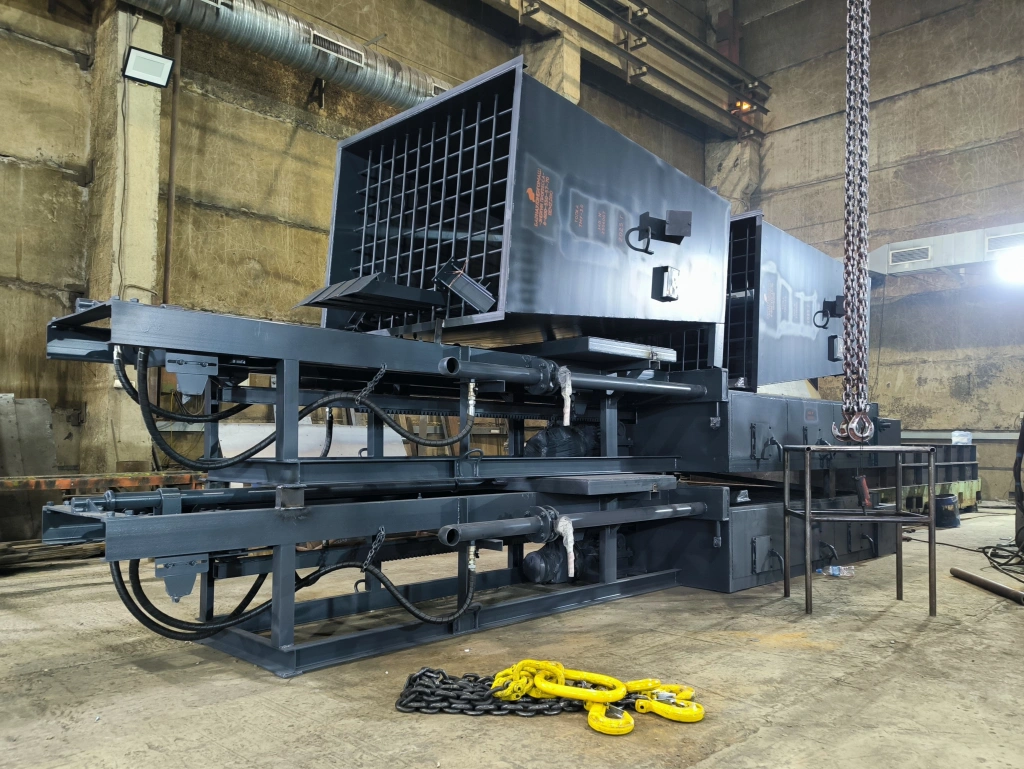

Топка ТМУ-3,0

Топка ТМУ-3,0
  • Производительность
    3 МВт
Добавить в заказ Запросить стоимость
ТМУ-3,0 представляет собой механическую топку с шурующей планкой. Ее работа осуществляется при помощи механизированной подачи топлива и механизированного шлакозолоудаления. Предназначена для слоевого сжигания твердого топлива. Во время работы топки шурующая планка совершает возвратно-поступательные движения через определенные временные интервалы. Этот процесс обеспечивает автоматическую подачу топлива на решетку и удаление очаговых остатков при помощи питателя и шурующей планки, которые оснащены электромеханическим приводом. Топка также оснащена устройствами для независимого регулирования объема дутьевого воздуха, подаваемого под решетку в различные зоны горения. Это позволяет расширить диапазон регулирования мощности работы топки. Этот диапазон достигается путем изменения интервала времени между циклами движения шурующей планки, объема подаваемого топлива и объема подачи дутьевого воздуха в зоны горения топлива. Общее устройство топки ТМУ-3,0 аналогично устройству ТШПм, но за счет усовершенствованных узлов имеет более простое исполнение. Достоинства топок ТМУ производства БАРНАУЛЭНЕРГОМАШ
  • Мембранная решетка: в межтрубное пространство вваривается стальная полоса с прозорами. Данное решение позволяет подстроится под конкретное топливо (в зависимости от % мелочи в топливе), т.к. прозоры можно выполнить любой геометрии. Полоса является охлаждаемой, что исключает пережоги в дальнейшем. Обслуживание полосы заключается только в периодической прочистке забившихся ячеек.
  • Рейка: отличается стальной зубчатой рейкой, стальным зубчатым колесом. Благодаря точности изготовления механизм работает плавно, без колебаний. Износ минимален, срок службы стальной рейки существенно выше чугунного исполнения.
  • Подача топлива: выполняется благодаря возвратно-поступательному движению подающей лопаты, которая выталкивает топливо на блок- решетку. Усилие передается через каретку. Это простое решение позволяет уйти от периодически выходящего из строя секторного питателя. Узел требует минимального обслуживания по смазке трущихся деталей.
  • Привод: устанавливается современный мотор-редуктор NMRV.
  • Бункер: благодаря измененному питателю бункер имеет более простое исполнение.
Наименование Значение
Номинальная производительность, МВт 3
Диапазон рабочего регулирования, % 40-110
Рабочее давление воды, МПа (кс/см2); 0,588 (6,0)
Влажность (каменный уголь), % не более 12
Влажность (бурый уголь), % не более 38
Зольность на сухую массу (каменный уголь), % не более 12
Зольность на сухую массу (бурый уголь), % не более 38
Максимальный размер топлива, мм 100
Содержание мелочи 0..6 мм, % 40
силовой, В (Гц) 380 (50)
управления, В (Гц) 220 (50)

Чертежи отсутствуют.
