Золоуловители ⠀

Золоуловители и циклоны – это аппараты для очистки воздуха и дымовых газов от механических примесей и золовых частиц. Основным применением золоуловителей и циклонов является очистка, образовавшихся после сгорания органического топлива продуктов химической реакции от содержащихся в них частиц золы и недогоревшего углерода. Уходящие из газового тракта котельного агрегата недогоревшие частицы топлива, золы и сажи представляют собой угрозу для человека в виду их малой дисперсности. И современные требования экологии обязывают устанавливать на каждый котельный агрегат систему очистки дымовых газов. Для иного технологического оборудования не удалённые примеси также наносят непоправимый вред, что сокращает срок эксплуатации данного оборудования за счет абразивного износа твердыми частицами, содержащихся в золе.

⠀

Золоулавливающие устройства можно разделить по способу улавливания загрязняющих элементов. Физико-химические свойства золы определяют выбор газоочистных конструкций.

Традиционные сухие золоулавливатели фильтруют газовый поток без влияния на химический состав обрабатываемой среды.

Циклоны

Циклонные установки хорошо себя зарекомендовали в улавливании твердых частиц крупной, средней дисперсности, поскольку обладают рядом преимуществ. Они просты в изготовлении и эксплуатации, в корпусе агрегата отсутствуют движущиеся детали. Хорошо справляются при очистке газов с высоким давлением и эффективны при работе при температуре вплоть до 500°С. При этом сильная запыленность газового потока не мешает очистке.

Очистительный процесс в агрегатах происходит поэтапно. Газ с примесями и золой поступает в цилиндрическую оболочку золоуловителя и вращается по спирали. Скорость растет, газ опускается по наружной спирали и поднимается по внутренней. Центробежная сила заставляет частицы примеси и золы сталкиваться со стенками устройства, за счет чего теряется скорость, и они оседают в зольный бункер. Очищенный газ удаляют из корпуса золоуловителя или повторно запускают процесс очистки.

Модели устройств различаются по способу решения задач. По способу направления газа золоуловители разделяются на осевые и прямоточные. По форме устройства – на цилиндрические и конические золоуловители. По способу объединения аппаратов для повышения степени очистки – на золоуловители групповые и батарейные. Высокопроизводительные циклоны минимально расходуют энергию. А высокоэффективные циклоны улавливают частицы и золу тщательнее, но требуют больших финансовых расходов как капитальных, при покупке системы золоулавливания, так и эксплуатационных, основная статья из которых — затраты на электроэнергию тягодутьевых машин, преодолеваемых большое аэродинамическое сопротивление данных уловителей.

Классификация оборудования

Завод Барнаулэнергомаш производит различные циклоны и золоуловители. Принцип действия которых вкратце приведен ниже.

Золоуловители ЗУ

Золоуловители ЗУ – горизонтальные циклоны, которые эффективно справляются с частицами примесей размером более 50 мкм, чья температура не превышает 260°С. Стенки золоуловителя криволинейные. Газ попадает в циклон через прямоугольный фланец и выходит через круглое отверстие на боковой стенке. Для успешной работы устройства все соединения необходимо уплотнить асбестовым картоном или шнуром.

Данные золоуловители имеют минимальное аэродинамическое сопротивление, что существенно снижает расход электроэнергии на дымососе котельной установки. Однако уловители этой серии имеют маленький фракционный к.п.д., — эффективно они работают лишь с крупной фракцией золы. Самые мелкие частички недогоревшего топлива и золы они уловить не в состоянии.

Циклоны ЦБ

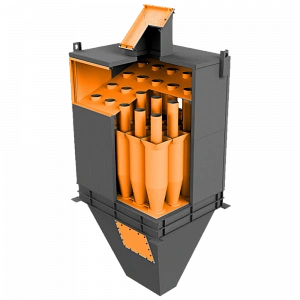

Циклоны ЦБ – батарейные циклоны, которые очищают газ от неслипающихся примесей (золы, сажи и пр.) с размерами частиц от 5 мкм и более. Циклоны ЦБ представлены разными моделями, отличающимися между собой производительностью и конструктивными особенностями, — в основном это набор параллельно установленных в единую батарею вертикальных циклонных элементов. Эффективность улавливания подобной конструкции значительно выше многих аналогов.

Циклоны  ЦН

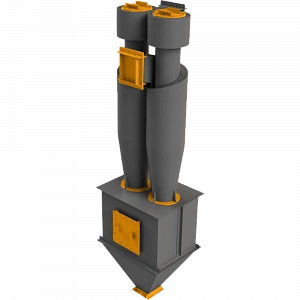

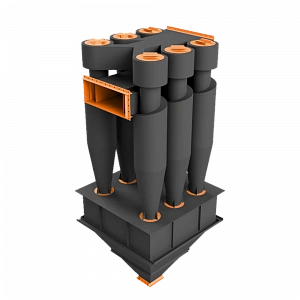

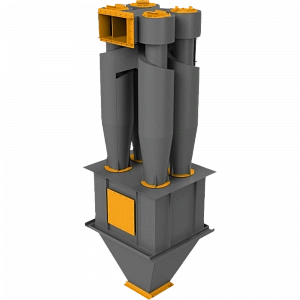

Циклоны ЦН, — вертикальные циклоны, с наклонным вводом очищаемой среды, которые эффективно справляются с частицами размером более 10 мкм, и температурой газов не более 260°С.  Среди оборудования этого вида можно выделить циклоны ЦН-15, работающий за счет центробежной силы и справляющийся с невзрывоопасной и неслипающейся пылью и циклоны ЦН-11, отличающиеся между собой углом подвода запылённой смеси. Они очищают воздух от взвеси и золы, но не подходят для улавливания волокнистой слипающейся пыли или мокрых частиц. С модельным рядом циклонов разной производительности можно ознакомиться в каталоге.

Батарейные циклоны БЦ-2

Батарейные циклоны БЦ-2 традиционно устанавливают в газовом тракте котельного агрегата перед дымососом. Они улавливают золу, образующуюся при сжигании твёрдого органического топлива. При этом производительность котла не должна превышать следующие параметры: у паровых котлов 25 т.пара/ч, у водогрейных – 16,0 МВт.

Батарейные циклоны БЦ-259⠀улавливают золу из дымовых газов, образующихся при работе энергетических котлов на твердом топливе. Корпус данного циклона изготавливается секционированным для сохранения оптимальной скорости фильтрации дымовых газов в циклонных элементах при разных нагрузках, путем переключения соответствующих секций циклона. Решение по секционированию уменьшает возможность снижения фракционного к.п.д. и ухудшения степени очистки продуктов сгорания, за счет их перетока из одних циклонных элементов в другие, через бункер накопитель золы.

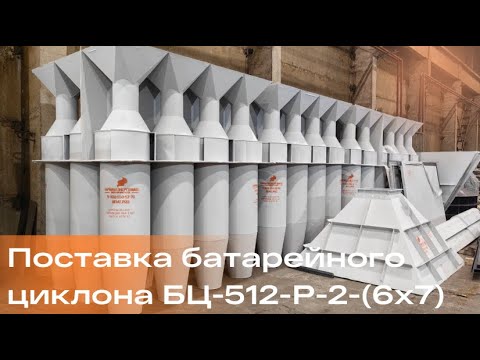

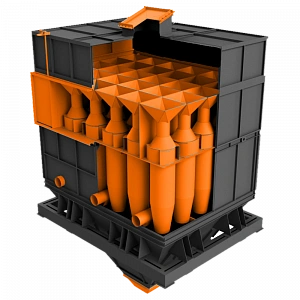

Батарейные циклоны БЦ-512 также предназначены для использования в газовом тракте котельного агрегата перед дымососом, и в процессе работы они улавливают золу, образующуюся при сжигании твёрдого органического топлива. При этом производительность паровых и водогрейных котлов должна быть в пределах 25- 55 т.пара/ч и 10 — 50 МВт соответственно, а температура дымовых газов на входе не должна превышать 400°C.

Завод Барнаулэнергомаш выпускает широкий модельный ряд оборудования. Вы всегда можете купить золоуловители напрямую у производителя на выгодных условиях. Актуальный ассортимент и цены представлены в каталоге. Для уточнения информации и заказа звоните по телефону или отправляйте заявку на электронную почту. Наши специалисты подберут оптимальный вариант золоуловителя, сэкономят вам время и деньги. Мы гарантируем высокую надёжность оборудования, а также до- и послепродажное обслуживание в течение 12 месяцев.
