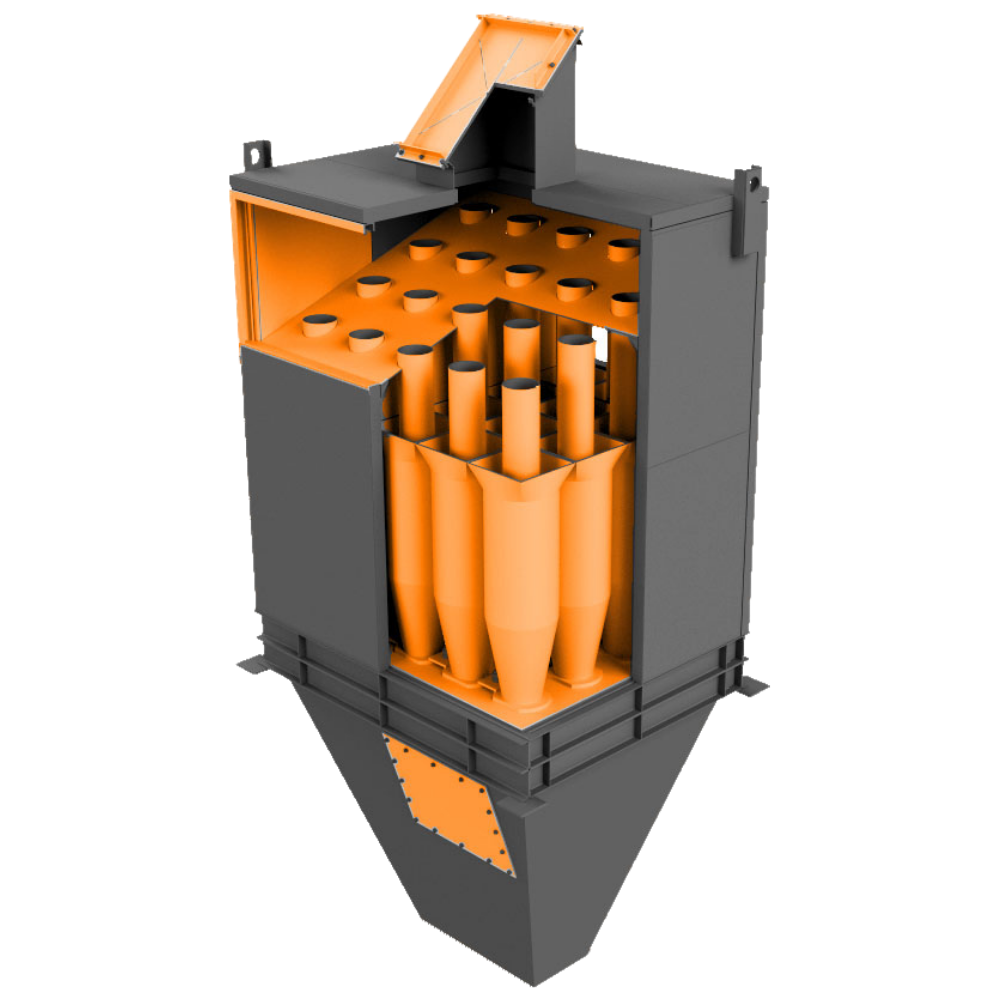

Циклон БЦ-2-4х(3+2)

Циклон БЦ-2-4х(3+2)
  • Производительность
    15048-17424 м3/ч
  • Габариты(L,B,H)
    2120х1610х4010 мм
  • Масса
    3500 кг
Скачать опросный лист Добавить в заказ Запросить стоимость
Батарейные циклоны БЦ-2-4х(3+2) представляют собой золоулавливающий  аппарат, состоящий из двух параллельно работающих секций, составленных из параллельно установленных циклонных элементов, объединенных в одном корпусе и имеющих общие подвод и отвод газов, а также сборный бункер. При малых нагрузках, для сохранения оптимальной скорости движения газов в циклонных элементах, одну из секций отключают при помощи шибера. На верхней панели устанавливается предохранительный клапан. Запыленный газ подводят в секции золоуловителя БЦ-2-4х(3+2) одним общим потоком равномерно по всему входному сечению. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток закручивающего аппарата. Твердые частицы золы, двигаясь по инерции прямо, прижимаются к корпусу циклонного элемента и вместе с газовым потоком спускаются по конической части корпуса. Благодаря спиральному вихревому движению образуется пониженное давление в середине циклонного элемента, в результате поток газов из нижней части конуса меняет направление движения и идет вверх по центру корпуса циклонного элемента, направляясь в выхлопную трубу. Зола осаждается внизу, откуда ее периодически или непрерывно удаляют. Для того, чтобы батарейный циклон БЦ-2-4х(3+2) нормально функционировал необходимо поддерживать сопротивление при минимальной нагрузке котла не менее 20 кг/м2. Для этого необходимо отключать одну из секций, не допускать подсосов воздуха извне и переполнения бункера золой.
Наименование Значение
Срок изготовления, дней 20
Масса, кг. 3500
Расход газа (производительность) при t=150 ºC, м3/с (45) 4,18
Расход газа (производительность) при t=150 ºC, м3/с (60) 4,84
Условная площадь, м2 1,0
Рекомендуемая паропроизводительность котлов, т/ч (теплопроизводительность, Гкал/ч) 6,5(2,6)
КПД, % не менее 85
Количество секций, шт. 2
Количество циклонных элементов в батарее, шт (по длине) 4
Количество циклонных элементов в батарее, шт (по ширине) 3+2
Количество циклонных элементов в батарее, шт (всего) 20
Габариты(L,B,H), мм 2120х1610х4010

Чертежи отсутствуют.

  • Запасные части для циклона БЦ-2-4х(3+2):
    - Корпус циклона БЦ-2-4х(3+2); - Элементы циклонные БЦ-2-4х(3+2): - Корпус циклонного элемента Т70.00.008 БЦ-2-4х(3+2); - Труба выхлопная Т70.06.000 циклона БЦ-2-4х(3+2). - Шибер циклона БЦ-2-4х(3+2); - Бункер циклона БЦ-2-4х(3+2); - Панели бункера циклона БЦ-2-4х(3+2); - Рама опорная циклона БЦ-2-4х(3+2); - Предохранительный (взрывной) клапан циклона БЦ-2-4х(3+2).
