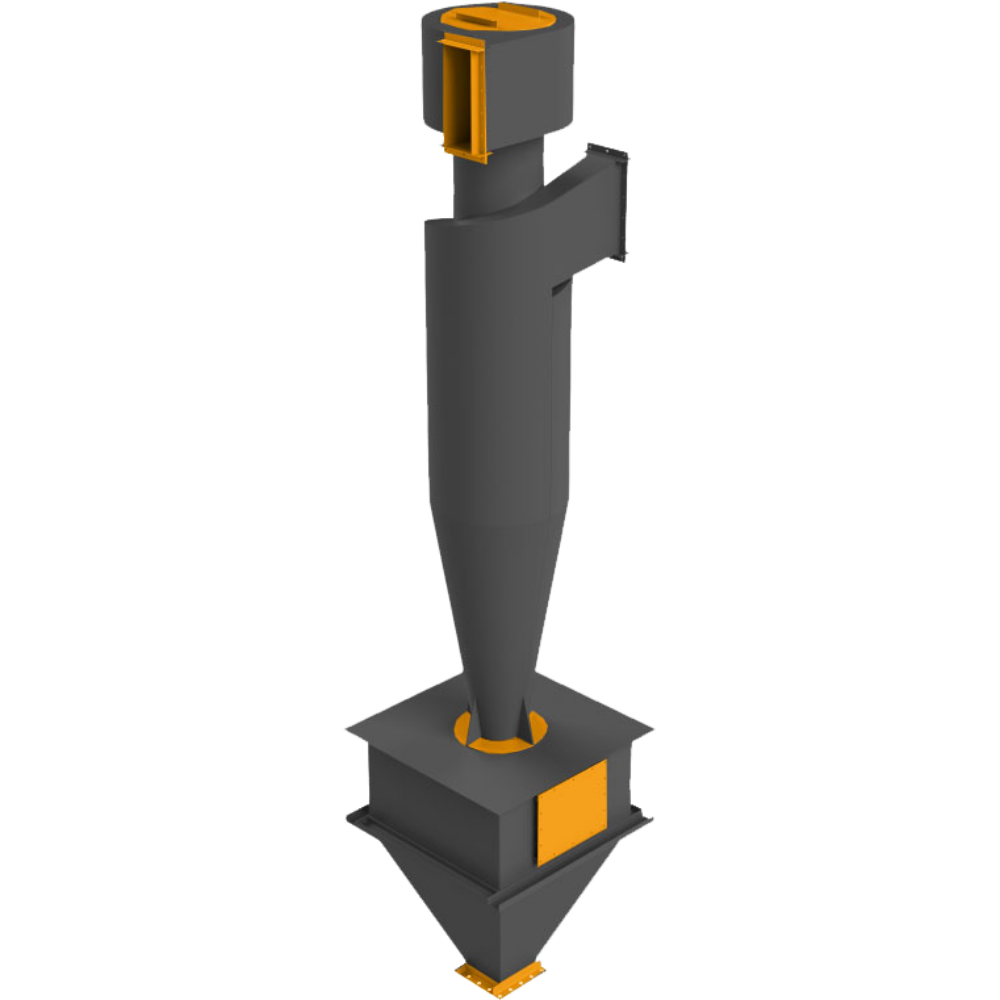

Циклон ЦН-11-500х1УП

Циклон ЦН-11-500х1УП
  • Производительность
    1510-1980 м3/ч
  • Габариты(L,B,H)
    665х665х3040
  • Масса
    370 кг
  • Максимальное давление (разрежение)
    500 (5) кгс/м2 (кПа)
  • Максимальное давление (разрежение), кгс/м2 (кПа)
    500 (5)
Скачать опросный лист Добавить в заказ Запросить стоимость
Камеры очищенного газа в циклонах ЦН-11-500х1УП представлены улиткой. Бункеры одиночных циклонов ЦН-11-500х1УП имеют форму цилиндра.  Выбор типоразмера этой газоочистной установки производится на основании производительности вентиляционной системы, устанавливают их на ее всасывающей стороне. ЦН-11-500х1УП изготавливают из обычной углеродистой либо из более износостойкой, низколегированной стали. Выбор зависит от предполагаемых условий эксплуатации (до -40 градусов – из углеродистой, ниже – из низколегированной). Возможно дополнительное антиабразивное покрытие для продления срока службы установки. Также возможно взрывоопасное исполнение пылеуловителей ЦН-11-500х1УП, предусматривающее наличие специальных взрывоопасных клапанов и компактные размеры бункера, снижающие вероятность накопления в нем предельно допустимого количества взрывоопасной пыли. Для увеличения срока эксплуатации циклонов ЦН-11-500х1УП, которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов. При использовании циклонов ЦН-11-500-1УП должна быть гарантирована непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах не должен превышать уровень плоскости, которая отстоит от крышки бункера на 0,5 диаметра циклона.
Наименование Значение
Срок изготовления, дней 15-20
Номинальная производительность, м3/ч 1510-1980
Температура очищаемого газа не более, °С 400
Допустимая запыленность газа, г/м3- для слабослипающейся пыли Не более 1000
Допустимая запыленность газа, г/м3 - для среднеслипающейся пыли 250
Оптимальная скорость, м/с - в обычных условиях Vц(Vвх) 3,5 (16,0)
Оптимальная скорость, м/с - при работе с абразивной пылью Vц(Vвх) 2,5 (11,4)
Количество циклонов в группе, шт. 1
Коэффициент гидравлического сопротивления 147
Площадь поперечного сечения цилиндрической части циклонов, м2 0,196
Рабочий объем бункера, м³ 0,21
Масса, кг. 370

Чертежи отсутствуют.

  • Запасные части для циклона ЦН-11-500х1УП:
    - улитка циклона ЦН-11-500х1УП; - выхлопная труба циклона ЦН-11-500х1УП; - конус циклона ЦН-11-500х1УП; - бункер-накопитель для циклона ЦН-11-500х1УП; - рама опорная для циклона ЦН-11-500х1УП.
