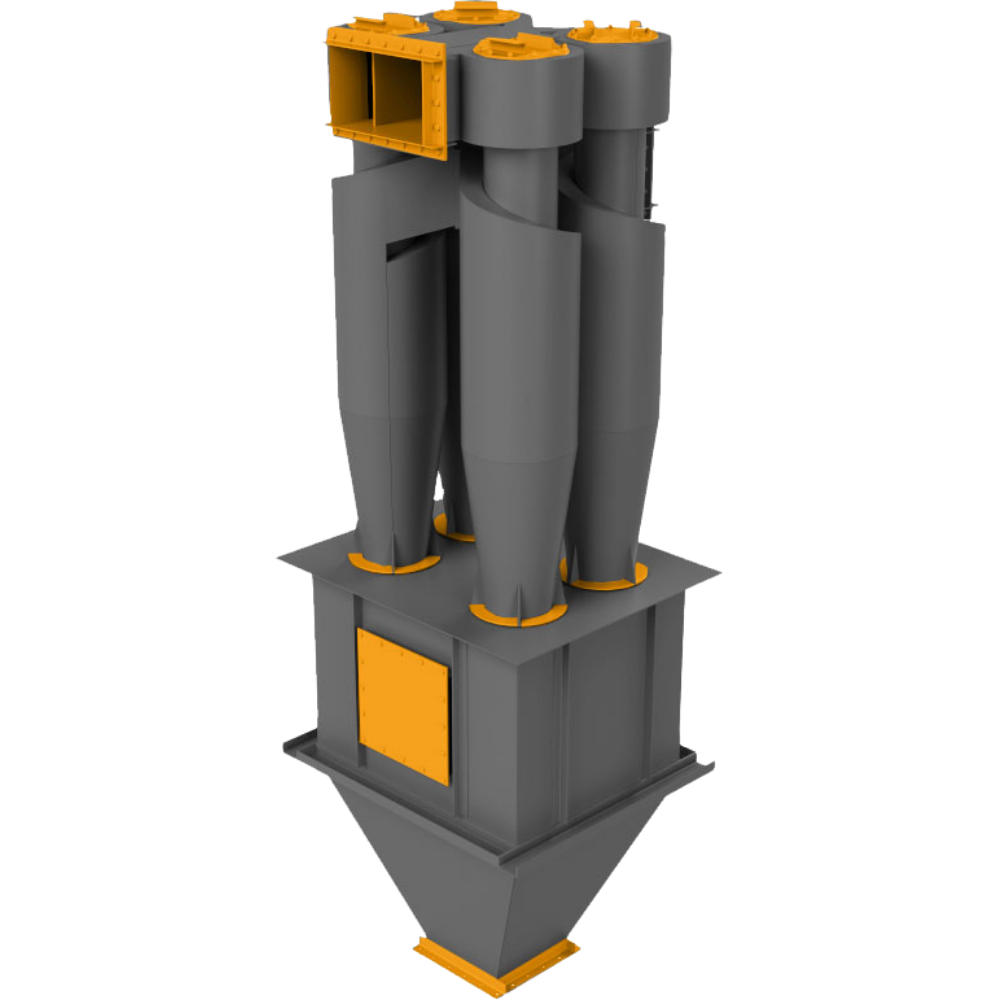

Циклон ЦН-15-900х4УП(СП)

Циклон ЦН-15-900х4УП(СП)
  • Производительность
    22800-36600 м3/ч
  • Габариты(L,B,H)
    2275х1725х6540 / 6238
  • Максимальное давление (разрежение)
    500 (5) кгс/м2 (кПа)
  • Максимальное давление (разрежение), кгс/м2 (кПа)
    500 (5)
  • Масса с «улиткой»
    2325,2 кг
Скачать опросный лист Добавить в заказ Запросить стоимость
Принцип работы циклонов ЦН-15-900-4УП(СП)
Запыленный воздух входит в корпус циклона ЦН-15-900-4УП(СП) со скоростью до 20 м/с, совершая вращательное движение в кольцевом пространстве между стенкой корпуса и внутренней трубой, перемещаясь далее в коническую часть корпуса. Под действием центробежной силы пылевые частицы, перемещаясь радиально, прижимаются к стенкам корпуса. Воздух, освобожденный от пыли, выходит наружу через внутреннюю трубу, а пыль поступает в сборный бункер.
Применение циклонов ЦН-15-900-4УП(СП)
Циклоны ЦН-15-900-4УП(СП) используются для очистки аспирационного воздуха и представляют собой самую многочисленную группу, а также для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства: обжиг, агломерация, сушка, сжигание топлива и т.д. Циклон ЦН-15 (пылеуловитель) применяется: на предприятиях черной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также пылеуловитель эффективен на предприятиях энергетики, при производстве строительных материалов и т.д. Циклоны ЦН-15-900-4УП(СП) обеспечивают очистку газов эффективностью 80-95% от частиц пыли размером более 10 мкм. В основном их рекомендуется использовать для предварительной очистки газов и устанавливать перед высокоэффективными аппаратами (например, фильтрами и электрофильтрами). В ряде случаев достигаемая эффективность циклонов ЦН-15-900-4УП(СП) оказывается достаточной для выброса газов или воздуха в атмосферу.
Рекомендации по использованию циклонов типа ЦН-15-900-4УП(СП)
Для эффективной работы циклона ЦН-15-900-4УП(СП) необходимо обеспечить непрерывную выгрузку улавливаемой пыли. При этом уровень пыли в бункерах не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона. Оптимальная скорость газового потока в цилиндрической части циклона: - в обычных условиях 4,0 м/с; - при работе с абразивной пылью 2,5  м/с. Циклоны ЦН-15-900-4УП(СП) допускается применять для улавливания абразивной пыли. Циклоны устанавливают как на всасывающей, так и нагнетательной стороне вентилятора. При абразивной пыли циклоны рекомендуется ставить перед вентилятором. Для увеличения срока эксплуатации циклонов ЦН-15-900-4УП(СП), которые подвергаются абразивному износу, в местах наибольшего износа (во входной и в нижней части корпуса) необходимо приваривать дополнительные листы с наружной стороны стенок циклонов.
Наименование Значение
Срок изготовления, дней 20
Температура очищаемого газа не более, °С 400
Номинальная производительность, м3/ч при V=2,5м/сек и при V=4,0м/сек 22800-36600
Площадь сечения цилиндрической части корпуса (группы корпусов), м2 2,54
Рабочий объем бункера, м3 3,01
Количество циклонов в группе, шт по длине, по ширине, всего 2х2х4
Коэффициент гидравлического сопротивления циклона с «улиткой» (УП) 175
Коэффициент гидравлического сопротивления циклона со сборником (СП) 182
Масса, кг. не более (с «улиткой» (УП)) 2953,13
Масса, кг. не более(со сборником (СП)) 2784

Чертежи отсутствуют.

  • Запасные части для циклона ЦН-15-900х4УП(СП):
    - улитка циклона ЦН-15-900х4УП(СП); - выхлопная труба циклона ЦН-15-900х4УП(СП); - конус циклона ЦН-15-900х4УП(СП); - бункер-накопитель для циклона ЦН-15-900х4УП(СП); - рама опорная для циклона ЦН-15-900х4УП(СП).
