Топка ТЛЗМ 2-1,87/2,4

Топка ТЛЗМ 2-1,87/2,4
Топка ТЛЗМ 2-1,87/2,4
  • Производительность
    2,78 МВт
  • S Решетки
    3,3 м²
  • Габариты LхB
    2400х1870
Добавить в заказ Запросить стоимость

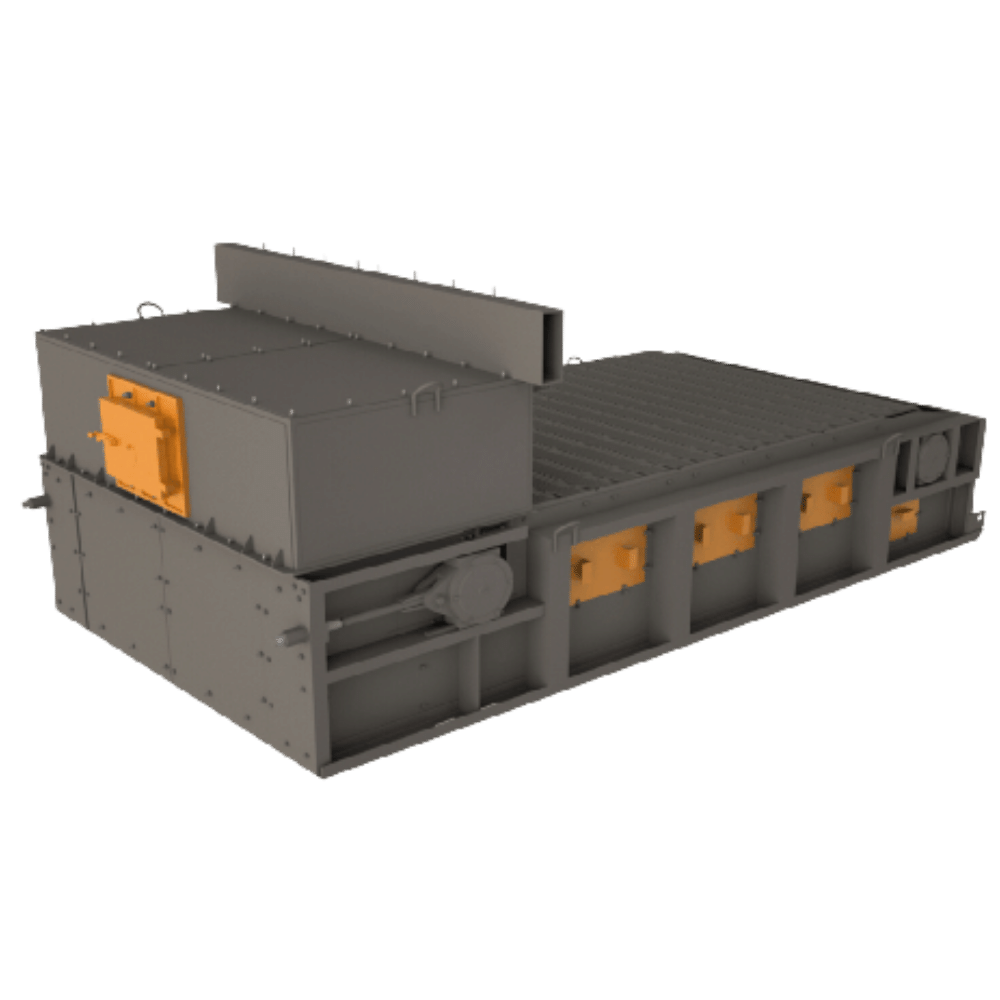

ТЛЗМ 2-1,87/2,4 – механическая топка, оснащенная ленточным полотном и забрасывателем.

Устройство и принцип работы

Ленточное полотно для этой модели состоит из пяти различных типов колосниковых звеньев, которые соединяются поперечными штырями. Для обеспечения удобства транспортировки полотно смонтировано в прочной сварной раме, установленной на салазках. Процесс горения в ТЛЗМ 2-1,87/2,4 полностью автоматизирован. Уголь поступает на вращающийся ротор с помощью пневмомеханического забрасывателя, который непрерывно подает топливо из угольного ящика. Пневматическая система разбрасывает крупные фракции по всей площади решетки, в то время как мелкие части отделяются и направляются в топочную камеру. Горение на решетке происходит в тонком слое, толщина которого зависит от свойств топлива и режима работы системы. Топка ТЛЗМ 2-1,87/2,4 способна надежно функционировать даже с высоковлажными бурыми углями и топливами, сложно поддающимися воспламенению. Это достигается благодаря эффективной продувке слоя воздухом, что предотвращает спекание угля и образование шлака. ТЛЗМ 2-1,87/2,4 может функционировать как с использованием холодного воздуха, так и горячего. Кроме того, перемещение колосникового полотна в направлении к передней части топки позволяет непрерывно удалять шлак с решетки, и толщина слоя шлака поддерживается в пределах 50—100 мм.

Наименование Значение
Размер колосниковой решетки, мм: ширина/длина 1870/2400
Теплопроизводительность, МВт (т/ч) 2,78
Активная площадь решетки, м² 3,3
Скорость движения полотна колосниковой решетки, м/ч 13,3...19,3

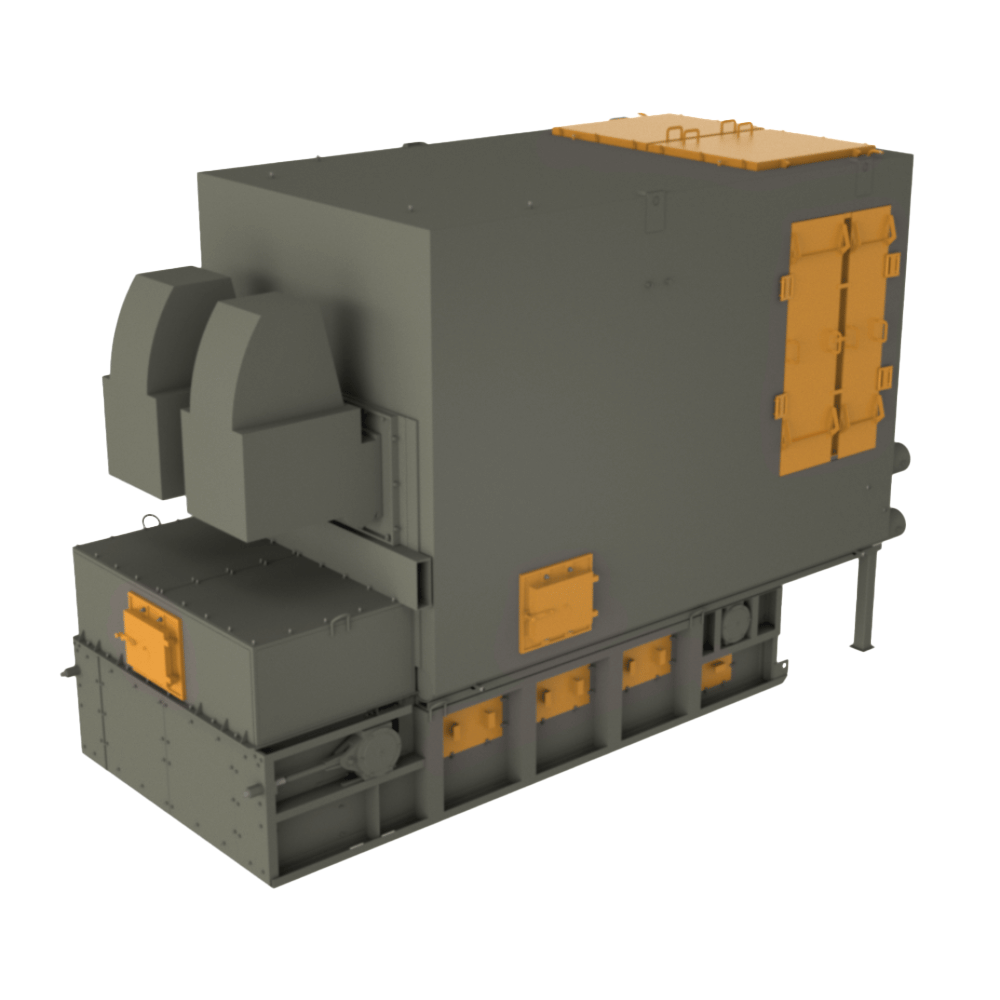

Применяемость КЕВ-4,0-14
Диапазон изменен. нагрузки, % 25-100
Коэффициент избытка воздуха не более 1,35-1,5
от химического недожога, % не более 0,75
от механического недожога, % не более 10,0
Основной вид топлива каменный уголь/бурый уголь
Влажность топлива, % до 40
Зольность топлива, % до 35
Содержание мелочи (0-6 мм), % до 60
Максимальный размер куска, мм 40
Привод решетки: редуктор,тип РГП-1 или ПТБ-1200
Питатель ПТЛ-400/ЗП-400
Количество питателей, шт 2
Габариты топки, мм: длина/ширина/высота 3600/2300/3175
Масса, кг, не более 10 200
  • Топки ТЛЗМ 2-1,87/2,4
    • Полотно колосниковое Т 329.01.04.00.000-02 - 1 штука;
    • Колосник ведомый Т 24.06.001 - 152 штуки;
    • Колосник ведомый Т 24.06.001-01 - 1444 штуки;
    • Колосник ведущий левый Т 24.06.003 - 76 штук;
    • Колосник ведущий правый Т 24.06.004 - 76 штук;
    • Колосник крайний левый Т 328.01.03.00.001 -38 штук;
    • Колосник крайний правый  Т 328.01.03.00.002 - 38 штук;
    • Уплотнение Т24.01.121 - 8 штук;
    • Уплотнение среднее Т24.01.125 - 2 штуки;
    • Уплотнение переднее левое Т24.01.129 - 1 штука;
    • Уплотнение переднее правое Т 24.01.205 - 1 штука;
    • Вал передний Т 329.01.02.00.000  - 1 штука;
    • Звездочка Т 91.02.002 - 2 штуки;
    • Звездочка  Т 91.02.002-01 - 1 штука;
    • Звездочка Т 91.02.002-02 - 1 штука;
    • Винт натяжной Т 22.02.001-03 - 2 штуки;
    • Вал задний Т 329.01.03.00.000 - 1 штука;
    • Шкив Т 328.01.02.00.002 - 2 штуки;
    • Шкив Т 91.04.002 - 2 штуки;
    • Корпус подшипника Т 9.02.003 - 2 штуки;
    • Корпус подшипника Т 220.04.002 -2 штуки.
