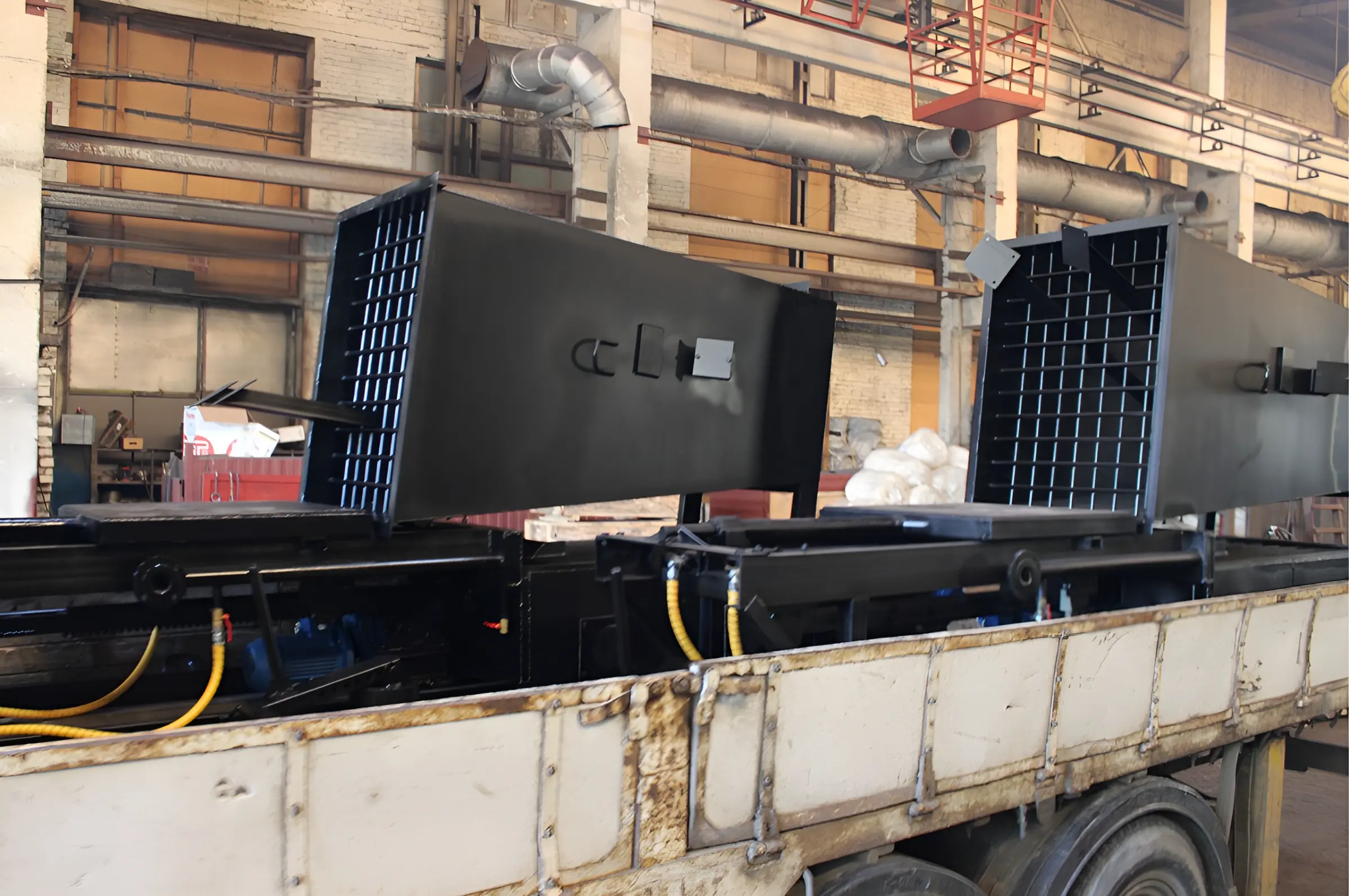

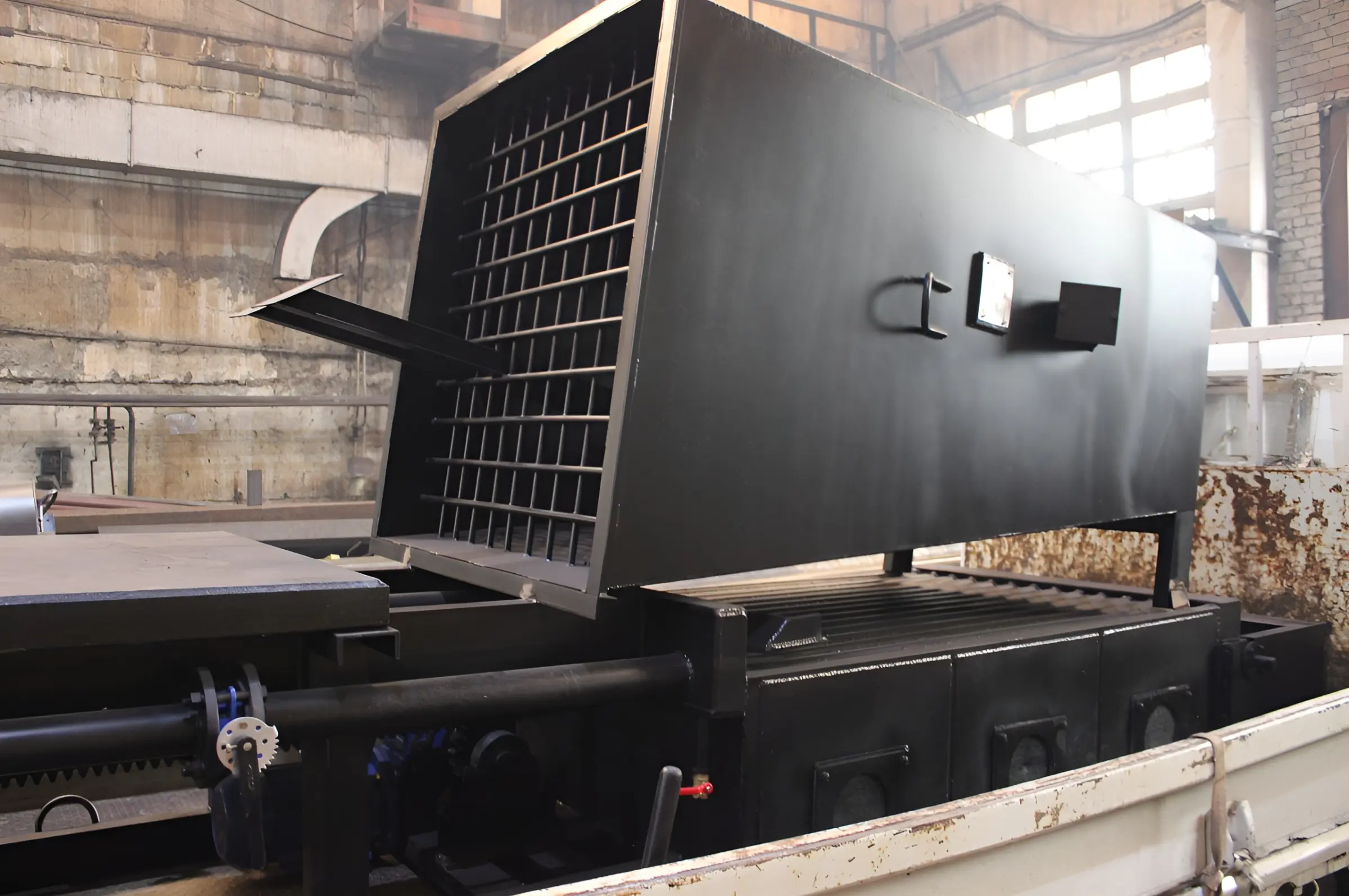

Топка ТШПм-1,5

Топка ТШПм-1,5
  • Вид топлива
    Каменный и бурый уголь
  • Производительность
    1,5 МВт
  • Габаиты LхB
    1430х870
Добавить в заказ Запросить стоимость
ТШПм-1,5 представляет собой механическую топку с шурующей планкой. Ее работа осуществляется при помощи механизированной подачи топлива и механизированного шлакозолоудаления. Предназначена для слоевого сжигания твердого топлива. Во время работы топки шурующая планка совершает возвратно-поступательные движения через определенные временные интервалы. Этот процесс обеспечивает автоматическую подачу топлива на решетку и удаление очаговых остатков при помощи питателя и шурующей планки, которые оснащены электромеханическим приводом. Топка также оснащена устройствами для независимого регулирования объема дутьевого воздуха, подаваемого под решетку в различные зоны горения. Это позволяет расширить диапазон регулирования мощности работы топки. Этот диапазон достигается путем изменения интервала времени между циклами движения шурующей планки, объема подаваемого топлива и объема подачи дутьевого воздуха в зоны горения топлива.
Наименование Значение
Производительность, МВт 1,5
Диапазон изменения нагрузки, % 40…110
Максимальный размер кусков угля мм, не более 100
Содержание мелочи 0…6 мм, % , не более 50
Влажность, % не более: Каменный уголь / Бурый уголь 12 / 38
Зольность на сухую массу % не более: Каменный уголь / Бурый уголь 25 / 38
Коэффициент избытка воздуха за топкой, не более 1,4
Активная площадь колосниковой решетки, м2 1,25
Длина полотна колосниковой решетки, мм 1430
Ширина полотна колосниковой решетки, мм 870
Давление воды для охлаждения решетки и шурующей планки, МПа (кс/см2) 0,6 (6,0)
Режим работы Наладочный и автоматический
Габаритные размеры: длина / ширина(по решетке) / высота 4957 / 1118 / 2536
Масса, кг, не более 1543

Чертежи отсутствуют.
