Паровой котел ДЕ-4-14ГМ-О (Е-4-1,4ГМ)

Паровой котел ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
Паровой котел ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
Паровой котел ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
Паровой котел ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
Паровой котел ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
Паровой котел ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
Паровой котел ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
Паровой котел ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
  • Паропроизводительность
    4 т/ч
  • Давление
    1,3 МП
  • Мощность
    3,439 Гкал/ч
  • Вид топлива
    Газ; Жидкое топливо
Скачать опросный лист Добавить в заказ Запросить стоимость
С этим товаром покупают

Описание

Котел ДЕ-4-14ГМ-О — это паровой водотрубный агрегат с естественной циркуляцией, работающий на жидком топливе и природном газе.

Устройство

Котельная ячейка котла состоит из следующих компонентов:
  • трубной системы блока котла в изоляции
  • горелки
  • вспомогательного тягодутьевого оборудования
  • питательных насосов
  • золоуловителя
  • дымовой трубы
    • Конвективная поверхность образована верхним и нижним барабаном котла, расположенными на одной вертикальной оси и соединенными пучком труб.
    Система сжигания топочного мазута и природного газа осуществляется с применением газомазутной горелки ГМ.

    Оснащение

    Поставка котла ДЕ-4-14ГМ-О поставляется с предохранительной и запорной арматурой, а также контрольно-измерительными приборами. Этот котел поставляется в виде одного транспортабельного блока.
    Для обеспечения надежной и эффективной работы, котельные, оснащенные котлами ДЕ-4-14ГМ-О, дополняются:
  • вентиляторами ВДН-8-1000
  • дымососами ДН-9-1000
  • блочными водоподготовительными
  • установками ВПУ
  • фильтрами для очистки и умягчения воды
  • термическими деаэраторами типа ДА
  • теплообменными устройствами
  • экономайзерами стальными БВЭС-I-2 или чугунными ЭБ-2-94
  • насосами и комплектами автоматики с системой управления и безопасности газомазутных котлов ДЕ, ДКВр, КЕ, ДСЕ

    • Купить паровой котел ДЕ-4-14ГМ-О

    Точную стоимость оборудования вы можете уточнить у нашего менеджера.

    Купить паровой котел ДЕ-4-14ГМ-О (Е-4-1,4ГМ) можно одним из следующих способов:

    1. Заполнить заявку на сайте и дождаться звонка менеджера

    2. Позвонить по номеру 8-800-550-57-70

    3. Написать на электронную почту

    Характеристики

    Наименование Значение
    Тип котла Паровой
    Вид расчетного топлива Газ, Жидкое топливо
    Паропроизводительность, т/ч 4
    Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) 1,3(13,0)
    Температура пара на выходе, °С насыщ. 194
    Температура питательной воды, °С 100
    Расчетный КПД (топливо №1), % 92
    Расчетный КПД (топливо №2), % 89
    Расход расчетного топлива (топливо №1) , м3/ч 287
    Расход расчетного топлива (топливо №2), м3/ч 272
    Габариты транспортабельного блока, LxBxH, мм 3530х2920х4028
    Габариты компоновки, LxBxH, мм 4200х4050х5050
    Масса котла без топки (транспортабельного блока котла), кг 11400
    Масса котла без топки (в объеме заводской поставки), кг 12510
    Вид поставки В сборе
    Срок изготовления, дней 30

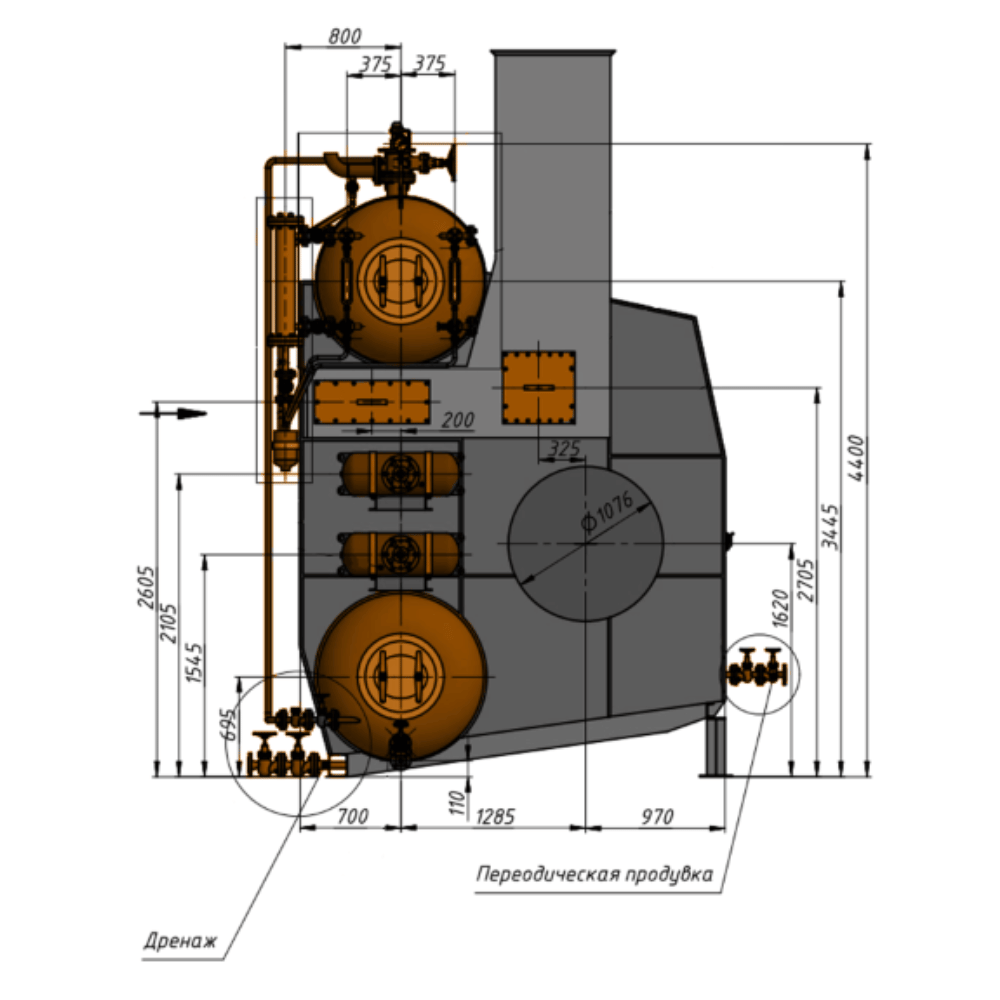

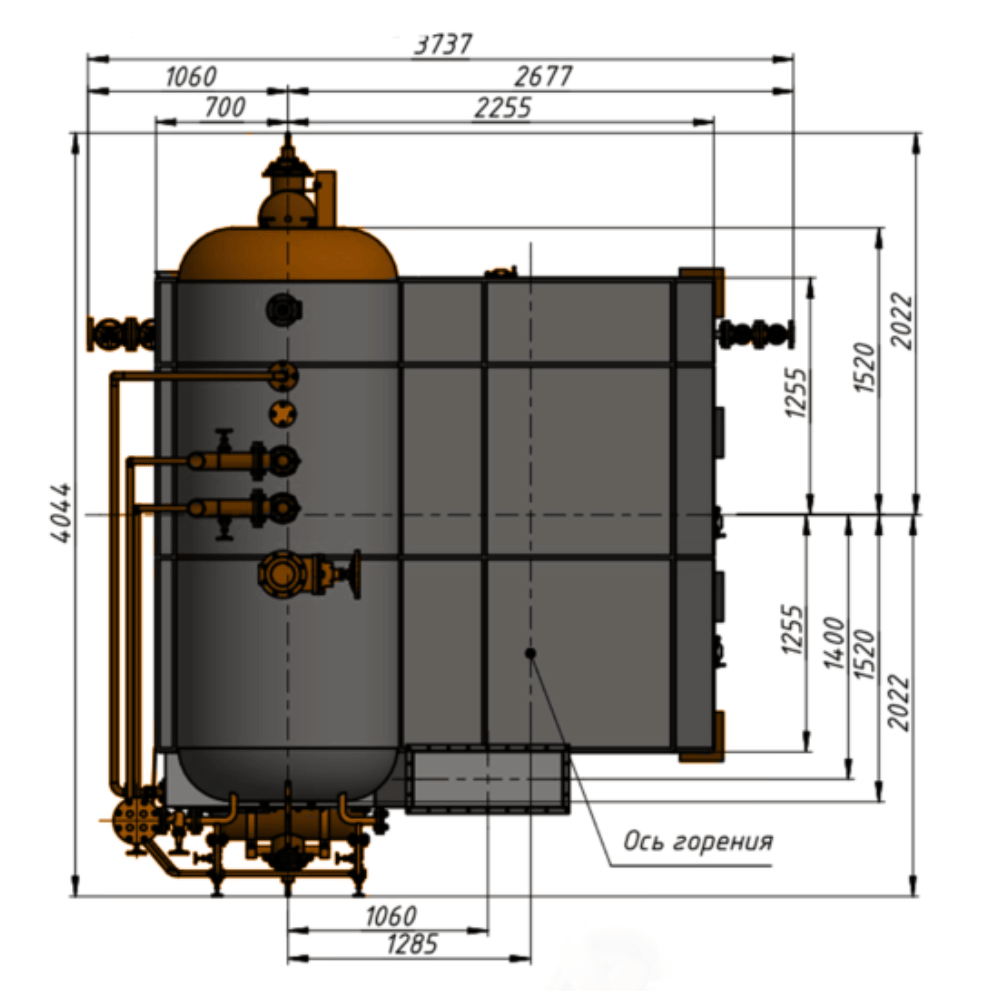

    Чертежи

    obshhie-vidy-parovogo-kotla-de-40.pdf

    Галерея

    Комплектация

    • Блок парового котла ДЕ-4-14ГМ-О
      • ✔  Барабан верхний котла ДСЕ-2,5-14Шп (Е-2,5-1,4Р)
      • ✔  Барабан нижний котла ДСЕ-2,5-14Шп (Е-2,5-1,4Р)
      • ✔  Поверхности нагрева
      • ✔  Трубная система котла ДСЕ-2,5-14Шп (Е-2,5-1,4Р):
      • Экранные трубы ДСЕ-2,5-14Шп (Е-2,5-1,4Р)
      • Конвективные (кипятильные) трубы / Конвективный пучок ДСЕ-2,5-14Шп (Е-2,5-1,4Р)
    • Арматура и водоуказательные приборы к котлу ДЕ-4-14ГМ-О (Е-4-1,4ГМ)

      Фланец с патрубком - 1 шт

      Трубка манометра - 1 шт

      Фланец - 1 шт

      Клапан запорный Dy20 Py25 - 8 шт

      Манометр МП4-У У2-2,5МПа-1,5 - 1 шт

      Клапан (вентиль) Ду50 Pу40 15с22нж - 4 шт

      Клапан (вентиль) Ду80 Ру40 15с22нж - 1 шт

      Клапан Ду50 Ру16 КРП-50М - 1 шт

      Клапан обратный Ду32 Ру100 3С-6-3 - 1 шт

      Клапан обратный поворотный Ду50 Ру40 19с53нж КОП 50-40 - 2 шт

      Фланец 50а-(16-25) - 11 шт

      Фланец 80-16 - 1 шт

      Крепеж в упаковке (ДЕ-4-14 ГМ-О) - 1 шт

      Труба - 2 шт

      Сопло - 1 шт

      Кольцо - 2 шт

      Трубка манометра - 1 шт

      Язык - 1 шт

      Лист - 1 шт

      Крышка - 2 шт

      Крышка - 2 шт

      Донышко - 2 шт

      Колонка уровнемерная - 1 шт

      Клапан трехходовой Dy10 Рy40 - 1 шт

      Указатель уровня Dy10 Py25 - 2 шт

      Кран трехходовой натяжной с фланцем Ду15 Pу16 (11Б38бк3) - 1 шт

      Кран шаровой фланцевый Ду25 Ру25 Тпр=200°С КШФ - 2 шт

      Войлок огнеупорный МКРВ-200 5000х800х40 - 0,12 шт

      Уголок - 2 шт

      Клапан предохранительный Ду32 Ру16 (d=28) - 2 шт

      Фланец 25-25 - 2 шт

      Фланец 100-16 - 2 шт

      Крепеж в упаковке (ДЕ-4-14 ГМ-О) - 1 шт
    • Дополнительная комплектация:
      • Блок котла в сборе (в обшивке и изоляции) - 1шт
      • Лестницы и площадки - 1 компл.
      • Горелки ГМГ-2,5 - 2 шт
      • Автоматика для котла ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
      • Арматура для котла ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
    • Прочие изделия
      • Лестница котла ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
      • Люк для котла ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
      • Перегородка для котла ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
      • Парасепарационное устройство для котла ДЕ-4-14ГМ-О (Е-4-1,4ГМ)
      • Аппарат обдувки для котла ДЕ-4-14ГМ-О (Е-4-1,4ГМ)

    Дополнительные услуги

    1. Проектирование объектов теплоэнергетики
    2. Разработка, конструирование и изготовление оборудования под индивидуальные требования заказчика
    3. Монтаж котельного оборудования
    4. Пуско-наладка котельных установок
    5. Обучение персонала котельной
    6. Разработка и выдача режимных карт
    7. Сервисное обслуживание
