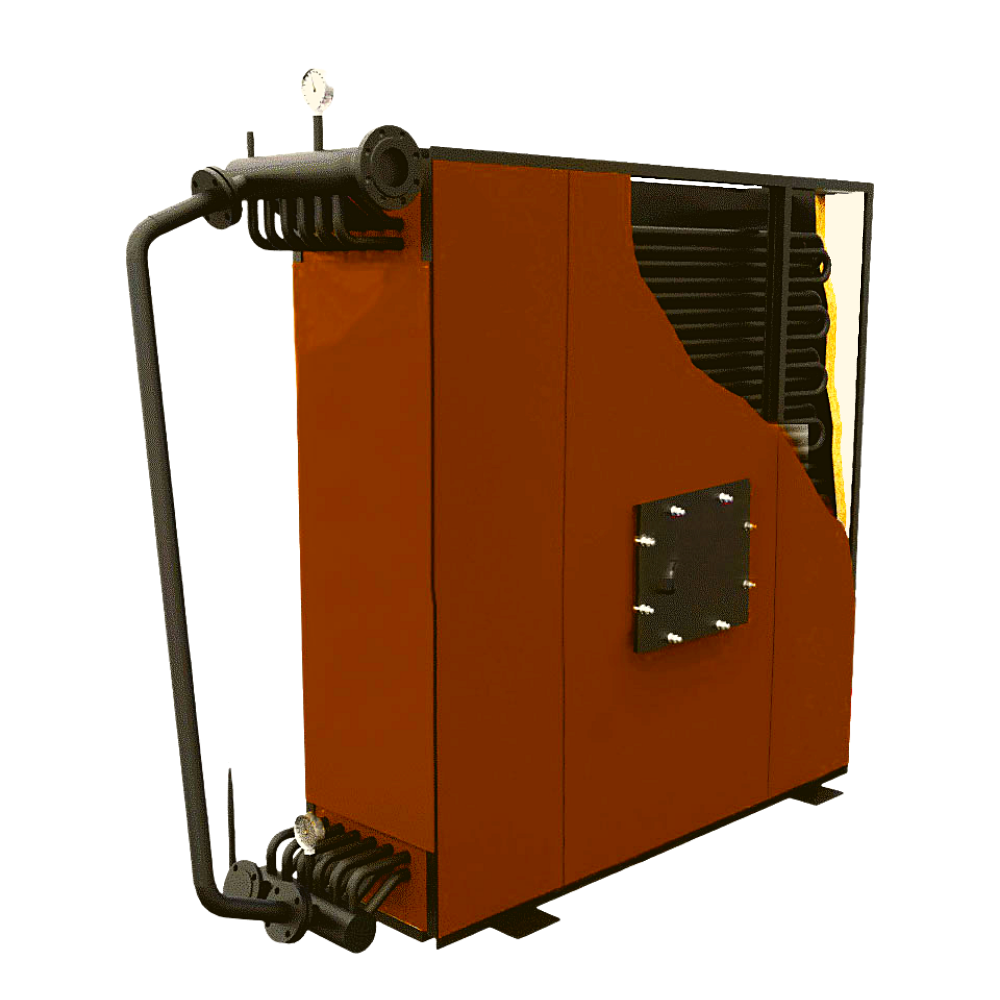

Экономайзер водяной стальной БВЭС-I-2

Экономайзер водяной стальной БВЭС-I-2
  • Срок изготовления
    20 дней
  • Габаритные размеры (LxBxH)
    2610х780х2112 мм
  • Площадь поверхности нагрева
    28 м2
Добавить в заказ Запросить стоимость
Стальные экономайзеры разработаны с целью установки их вместо чугунных экономайзеров и используются в качестве неотключаемых поверхностей нагрева котлов. Экономайзер БВЭС-I-2 выполнен с коридорным расположением змеевиков, изготовленных из труб. У каждого второго змеевика места гибов отогнуты на угол 10°, что позволяет разместить два змеевика в одной плоскости и выполнить более плотный коридорный пучок. Экономайзер БВЭС-I-2 выполнен в две колонки и разделён между собой стальной перегородкой. Последовательно газы омывают одну, затем вторую колонку. Каждая колонка разделена на две секции, расположенные друг от друга на расстоянии 450мм, что даёт возможность периодически проводить осмотр и обдувку пакета труб. Применение стальных экономайзеров БВЭС-I-2 требует надежной работы деаэрационных установок и более низкого содержания кислорода в питательной воде. В случае установки экономайзера БВЭС-I-2 с котлами, работающими на мазуте, необходимо предусмотреть установку дополнительных водоподогревателей до экономайзера, чтобы обеспечить температуру воды на входе в экономайзер 130 оС. Это обусловлено негативным воздействием серно-кислотной коррозии на змеевики экономайзера. Экономайзер БВЭС-I-2 снабжён необходимой арматурой, контрольно-измерительными приборами и приборами безопасности.
Наименование Значение
Срок изготовления 20
Масса, кг 1470
Площадь поверхности нагрева, м2 28
Габаритные размеры, мм (LxBxH) 2610х780х2112
Давление воды, МПа (кгс/см2) 1.5
Температура воды на выходе, оС 100

Чертежи отсутствуют.
