Воздухоподогреватель ВП-О-300

Воздухоподогреватель ВП-О-300
Воздухоподогреватель ВП-О-300
  • Срок изготовления
    20-30 дней
  • Габаритные размеры (LxBxH)
    1860х1345х4500 мм
  • Площадь поверхности нагрева
    300 м2
Добавить в заказ Запросить стоимость

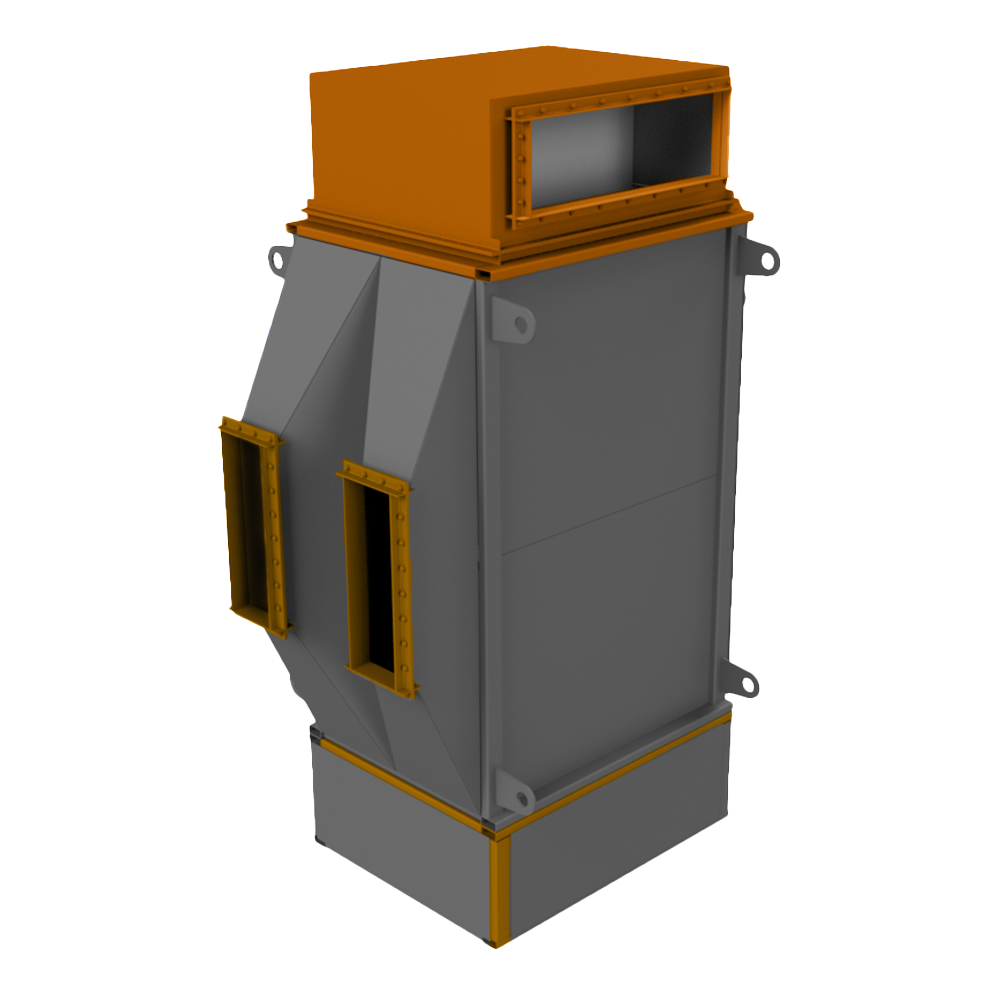

Воздухоподогреватель ВП-О-300 представляет собой жёсткую конструкцию из трубных пакетов, каркаса с плотной обшивкой и воздухоперепускным коробом.
Трубный пакет является поверхностью нагрева воздухоподогревателя ВП-О-300 и состоит из стальных параллельных труб, расположенных в шахматном порядке и вваренных в трубные доски. Газ движется внутри труб, а воздух - в межтрубном пространстве. Нагретый воздух подаётся в топочную камеру либо на сушку топлива. При подаче в топку котла подогретого воздуха заметно улучшается процесс горения топлива, что ведет к снижению тепловых потерь. В отопительных котлах воздухоподогреватель ВП-О-300 играет весьма существенную роль, воспринимая теплоту отходящих газов и передавая ее воздуху, он уменьшает в тепловом балансе наиболее существенную статью потерь теплоты с уходящими газами. При использовании подогретого воздуха повышается температура горения топлива в котле, интенсифицируется процесс сжигания, повышается КПД котельного агрегата. Вместе с тем при установке воздушного подогревателя в отопительном котле увеличивается аэродинамическое сопротивление воздушного и дымового трактов. При применении воздухоподогревателей ВП-О-300 улучшается процесс горения топлива, что связано с повышением температурного уровня в топке. Воздухоподогреватель ВП-О-300 располагается, как правило, в конце газового тракта по ходу дымовых газов, т. е. после водяного экономайзера.
Наименование Значение
Срок изготовления 20-30
Масса, кг 4659
Площадь поверхности нагрева, м2 300
Количество пакетов, шт 1
Общее количество труб, шт 653
Длина трубы, мм 3822
Диаметр наружный и толщина стенок трубы, мм 40 х 1,5
Сечение для прохода газов, м2 0,698
Сечение для прохода воздуха, м2 0,845
Габаритные размеры, мм (LxBxH) 1860х1690х4500

Чертежи отсутствуют.
