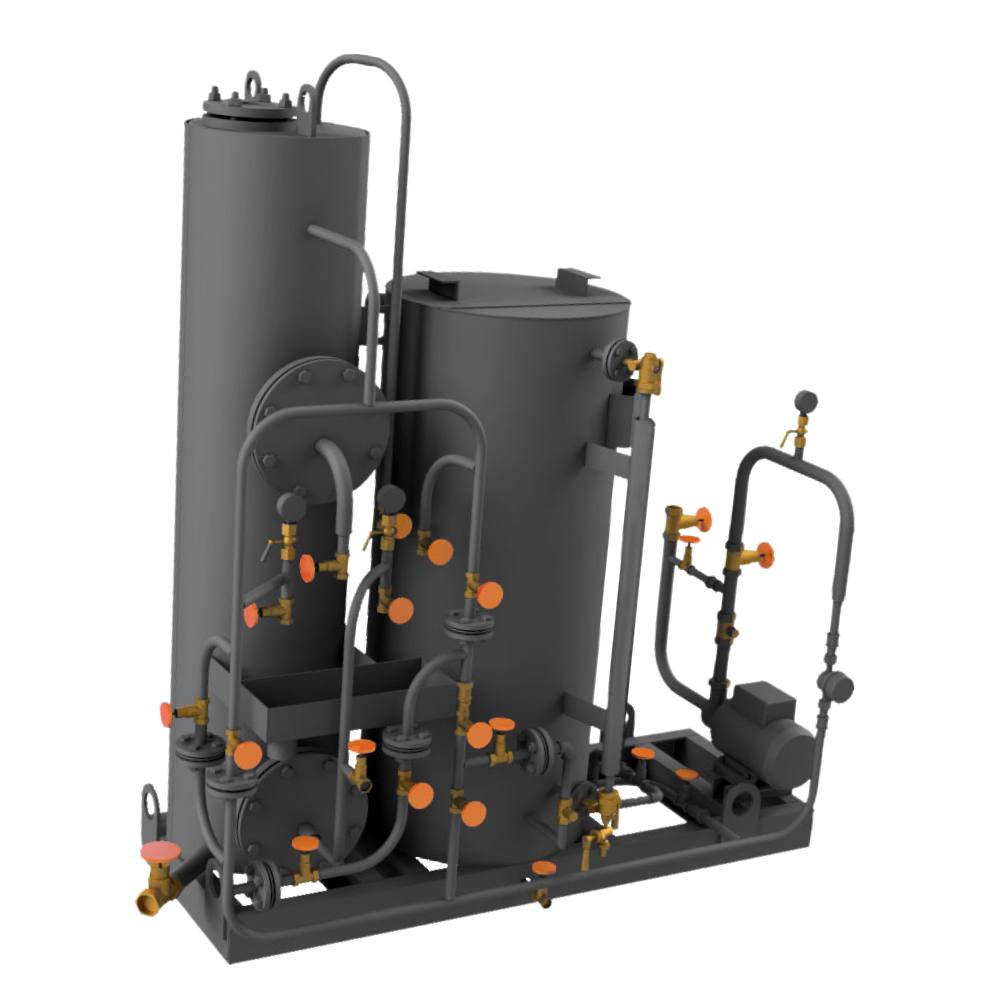

Водоподготовительная установка ВПУ-2,5
-
Производительность2,5 м³/ч
-
Рабочее давление0,5(5,0) МПа(кгс/см2)
-
Габаритные размеры (LxBxH)1630х1930х950 мм
Описание
Устройство
Блочная водоподготовительная установка ВПУ-2,5 с двухходовым противоточным фильтром предназначена для умягчения воды, забираемой из артезианских скважин и водопроводной сети, и используется для котельных агрегатов, в передвижных и стационарных и паровых отопительных котельных:Основными элементами установки ВПУ-2,5 являются:
Оборудование установки смонтировано на раме.
Принцип действия
Работа установки ВПУ-2,5 включает в себя выполнение следующих операций:Вода из бака исходной воды насосом, под давлением до 0,4 МПа, подается через теплообменник и верхнее распределительное устройство в фильтр. Пройдя фильтр, исходная вода умягчается и подается в питательный бак. Бак исходной воды должен быть установлен выше уровня насоса.
Фильтр представляет собой вертикальный цилиндрический аппарат диаметром 700 мм, состоит из следующих основных элементов: секции верхней в сборе и секции нижней в сборе.
Секция верхняя в сборе состоит из днища диаметром 480 мм, фланца, коллектора в сборес щелевыми колпачками и обечайки внутренней диаметром 480 мм приваренной к днищу.
Секция нижняя в сборе состоит из обечайки диаметром 700 мм, фланца, 2-х днищ диаметром 700 мм, сливного устройства, устройства распределительного нижнего и устройства распределительного верхнего.
Секции соединены между собой с помощью фланцевого соединения.
Верхнее распределительное устройство предназначено для подвода обрабатываемой воды и регенерационного раствора. Через него также удаляется вода со взвесью при взрыхлении лобового слоя катионита. Верхнее распределительное устройство представляет собой кольцевой коллектор с отверстиями, направленными вверх; нижнее распределительное устройство предназначено для отвода регенераторного раствора и подвода воды при взрыхлении (лобового) катионитного слоя; оно представляет собой кольцевой коллектор, расположенный в зоне водяной подушки, к которому присоединены трубки в сборе с щелевыми колпачками.
Коллектор со щелевыми колпачками предназначен для сбора обработанной воды и подвода регенерационного раствора.
Фильтр работает следующим образом: обрабатываемая вода вводится в наружную камеру через верхнее распредустройство, распределяется по сечению, проходит слои катионита обеих камер (наружной - сверху вниз, внутренней – снизу вверх) и выводится из фильтра через коллектор со щелевми колпачками.
Регенерационный раствор вводится в фильтр двумя потоками: первый отток вводится через верхнее распределительное устройство, проходит через лобовой слой катионита и выводится через нижнее распредустройство; второй поток вводится через коллектор со щелевыми колпачками, проходит через слои катионита (сверху вниз); а затем – загрузку наружной камеры (снизу вверх) и выводится из фильтра, через нижнее распредустройство. Таким образом, основной слой катионита регенерируется противотоком, в лобовой – прямотоком.
Отмывка катионита от продуктов регенерации осуществляется по той же схеме, что и регенерация.
Взрыхляющая промывка лобового слоя катионита производится путем ввода воды в нижнее распределительное устройство и вывода ее из верхнего распредустройства.
Для дренирования фильтра в нижней части имеется сливной патрубок с устройством, препятствующим выносу катионита.
Теплообменник служит для подогрева исходной воды до + 40°C, теплообменник типа «труба в трубе» змеевиковой конструкции, цельносварной.
Бак-мерник 26%-го раствора соли представляет собой цилиндрическую емкость.
Концентрированный раствор соли засасывается эжектором.
Дренирование бака-мерника осуществляется через специальную бобышку. При умягчении воды бак-мерник сообщен с баком складом реагента и находится под гидростатическим давлением.
Бак-мерник сообщается с атмосферой с помощью трубы, верхний конец которой должен быть несколько выше максимального уровня концентрированного раствора технической соли в баке-складе мокрого хранения соли.
Эжектор служит для приготовления регенерационного раствора 8%-ной концентрации и подачи его в фильтр. Эжектор состоит из корпуса с установленным в нем соплом и штуцером для подвода 26%-ного раствора соли, камеры смешивания с выходным участком и диффузора.
Блочная водоподготовительная установка ВПУ-2,5 оборудована: 2-мя манометрами, с помощью которых контролируют давление в фильтре и гидравлическое сопротивление фильтрующей загрузки; термометром, служащим для контроля температуры воды после теплообменника; счетчиком воды.
Характеристики
| Наименование | Значение |
|---|---|
| Производительность, м3/ч | 1 |
| Срок изготовления, дней | 15-30 |
| Рабочее давление, МПа(кгс/см2) | 0,6(6,0) |
| Температура среды, oC | 40 |
| Габаритные размеры (LxBxH), мм | 1500х2520х630 |
| Масса в объеме заводской поставки, кг, не более | 800 |
| Объем катионита КУ-2-8, м3 | 0,4 |
| Минимальная производительность, мЗ/ч | 1,0 |
| Максимальная производительность, мЗ/ч | 3,0 |
| Рабочее давление при номинальной производительности, МПа, не более | 0,26 |
| Поверхность нагрева теплообменника, м2 | 0,3 |
| Расход 26% раствора соли, м3 | 0,11 |
| Качество исходной воды: жёсткость общая, мг-экв/л | 5+10 |
| Солесодержание, мг/л | 450+1000 |
| Содержание взвешенных веществ, мг/л, не более | 5 |
| Качество умягчённой воды: жёсткость, мгк-экв/л, не более | 15 |
| Гидравлическое сопротивление фильтра, МПа, не более | 0,04 |
