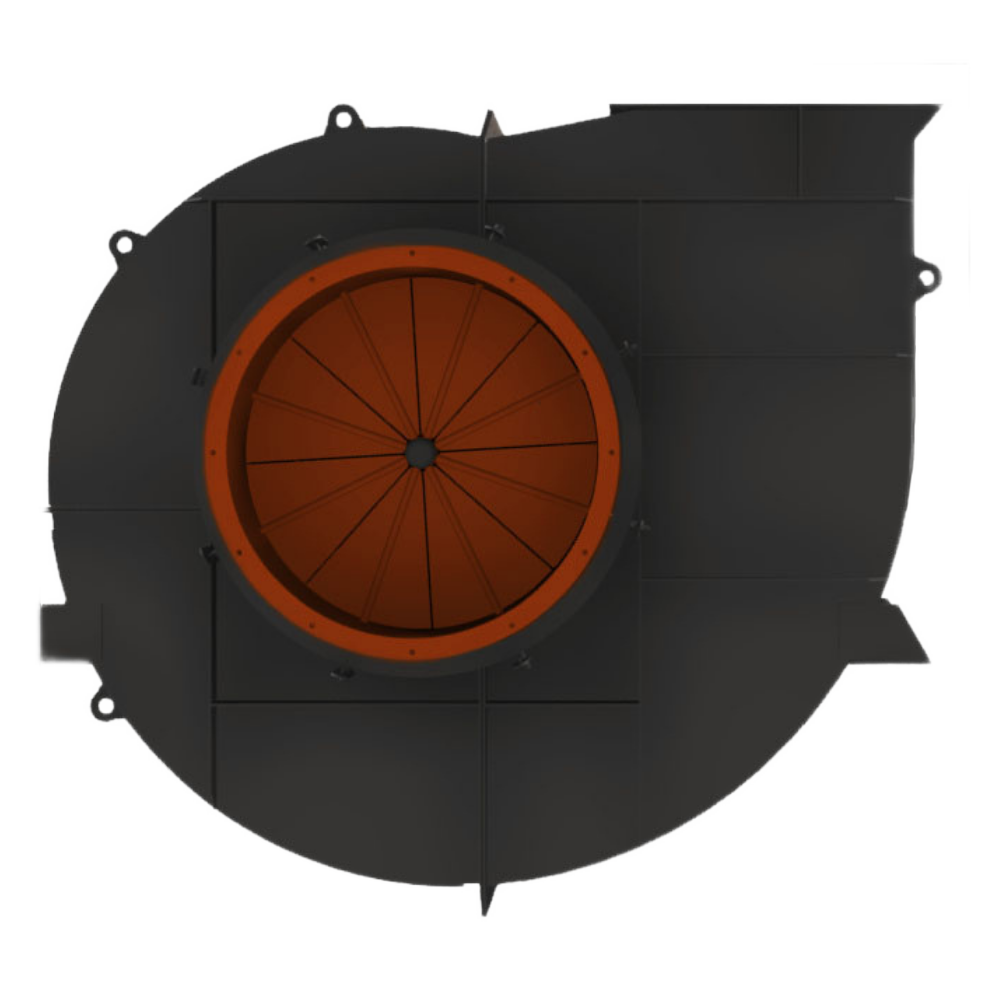

Вентилятор ВДН-6,3-1000

  • Частота вращения
    1000 об./мин
  • Производительность
    3400 м3/ч
  • Давление
    62,5 даПа
Скачать опросный лист Добавить в заказ Запросить стоимость

Вентилятор ВДН-6,3-1000 — центробежное тягодутьевое оборудование для подачи воздуха в котлы и перемещения газов. Оно подходит для работы в умеренных климатических условиях с температурой от -30 до +250 ℃ и максимальной частотой вращения ротора 1500 об/мин.

Основные сборочные единицы:

— рабочее колесо;

— улитка;

— ходовая часть;

— направляющий аппарат;

— рама;

— ограждение муфты;

— комплект фундаментных шпилек.

Вентилятор ВДН-6,3-1000 может работать в правом или левом вращении, что зависит от направления вращения рабочего колеса. Рабочее колесо преобразует энергию электродвигателя, оно балансируется и крепится к валу ходовой части.

Ходовая часть поддерживает рабочее колесо и передает крутящий момент. Она включает подшипники SKF и систему смазки.

Улитка собирает поток из рабочего колеса и направляет его в потребляющую сеть. Всасывающая воронка создает оптимальные условия для входа воздушного потока.

Направляющий аппарат регулирует производительность с помощью поворота лопаток.

По отдельному договору с заказчиком с вентилятором ВДН-6,3-1000 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.

Вентиляторы ВДН-6,3-1000 поставляются без упаковки, двигатель обёрнут полиэтиленовой пленкой. В районы Крайнего Севера и труднодоступные районы вентиляторы поставляются с обрешеченным двигателем.

Наименование Значение
Диаметр рабочего колеса, м 0.63
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин 1000
Типоразмер двигателя 4А112МА6
Установленная мощность двигателя, кВт 3
Потребляемая мощность, кВт 0.7
Производительность на всасывании, м3/ч 3400
Полное давление, даПа 62.5
Температура перемещаемой среды на всасывании, С 30
КПД max, % 83
Предельная запыленность перемещаемой среды, г/м3 0,1
Предельная температура перемещаемой среды на всасывании, С 200
Габариты с э/дв., LxBxH, мм 1150х1240х1075
Масса с э/дв. (без э/дв.), кг 365 (310)
Угол разворота корпуса при поставке (монтаже) 247°30' (0°-270° через 22°30')
Срок изготовления 5-10

Чертежи отсутствуют.
