Вентилятор ВДН-13-1500
-
Производительность43000 м3/ч
-
Частота вращения1500 об./мин
-
Давление620 даПа
-
Срок изготовления15-20

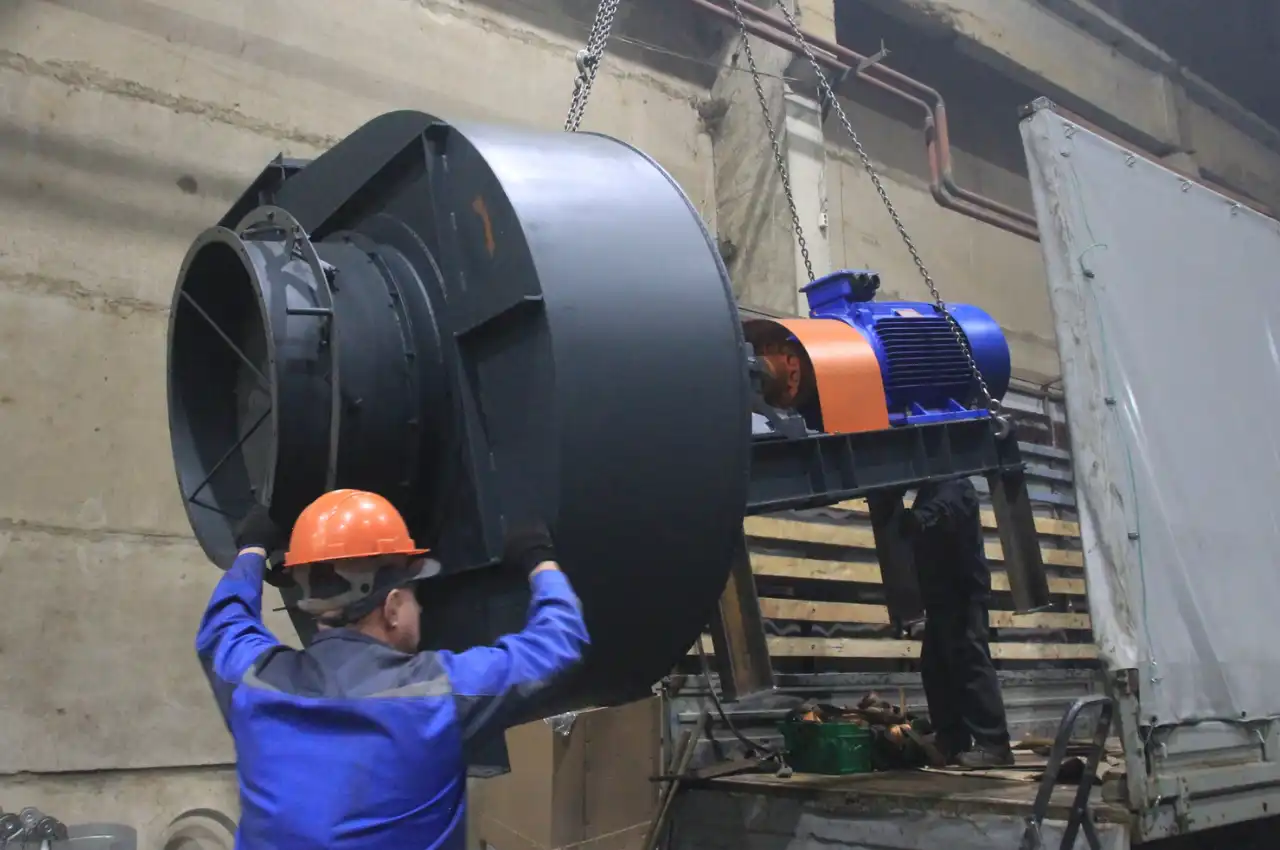

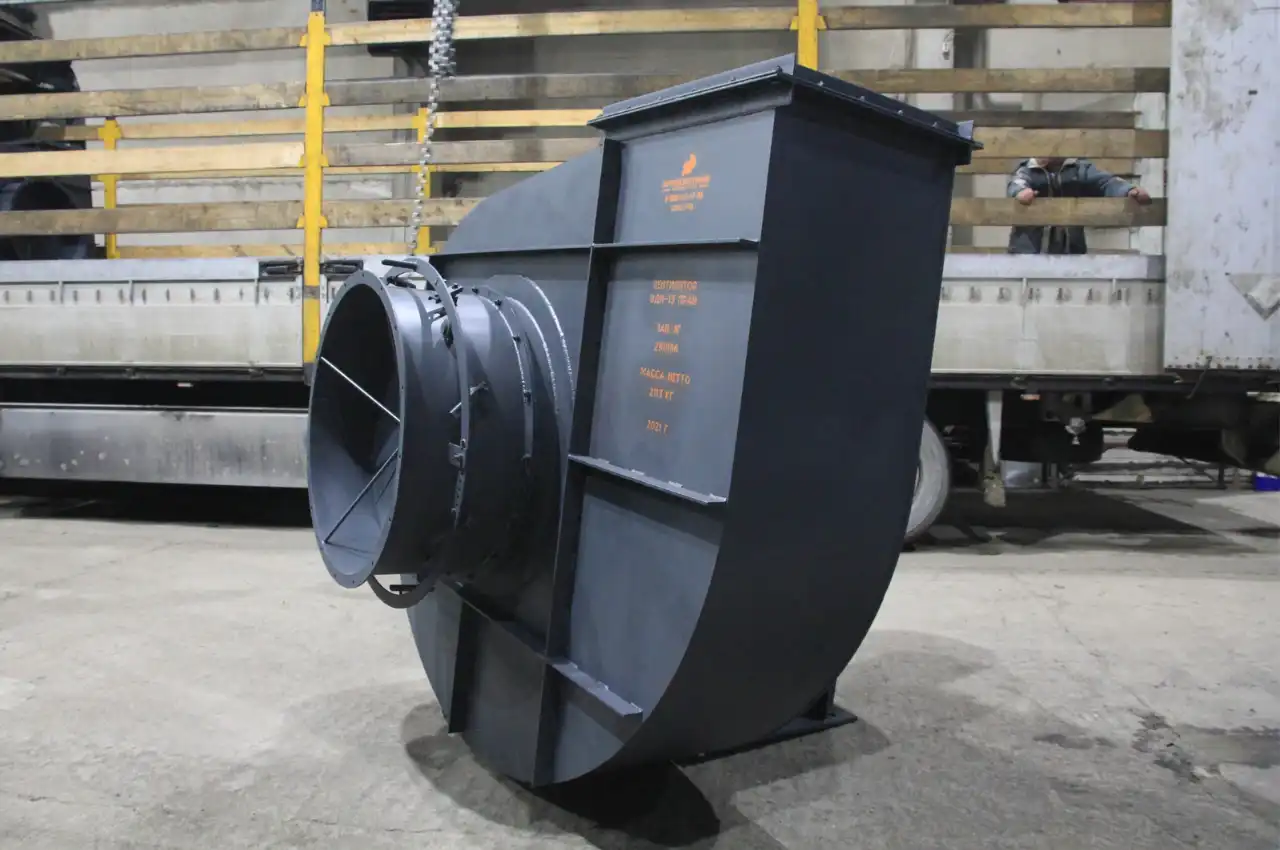

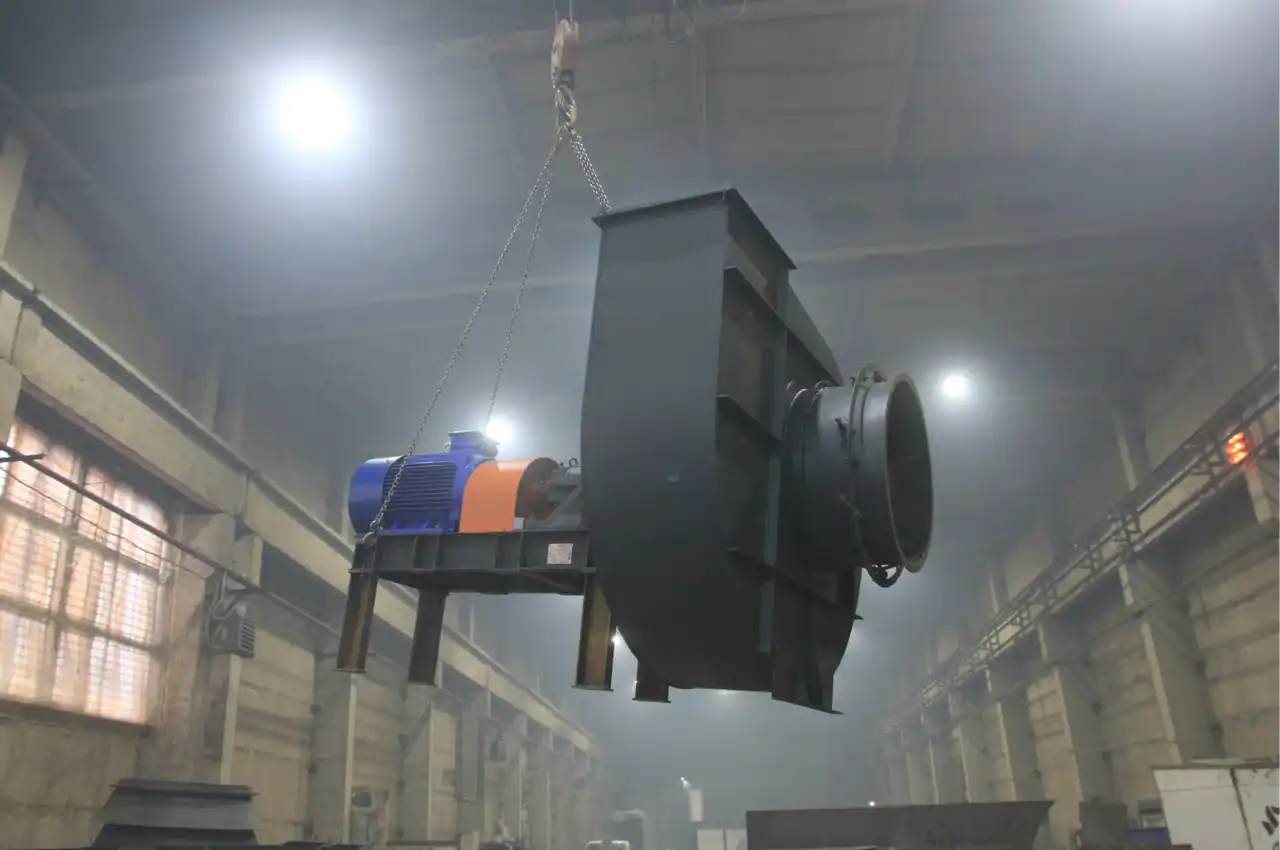

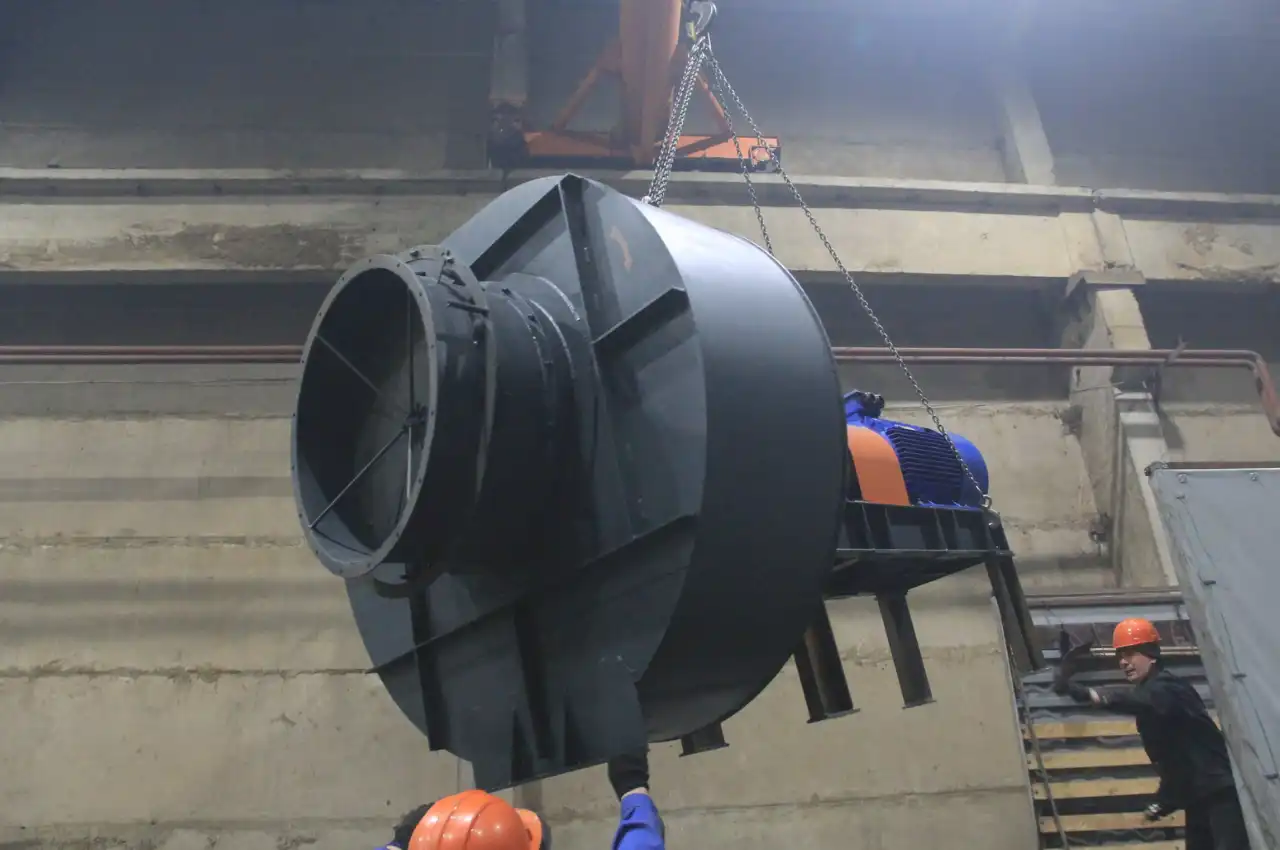

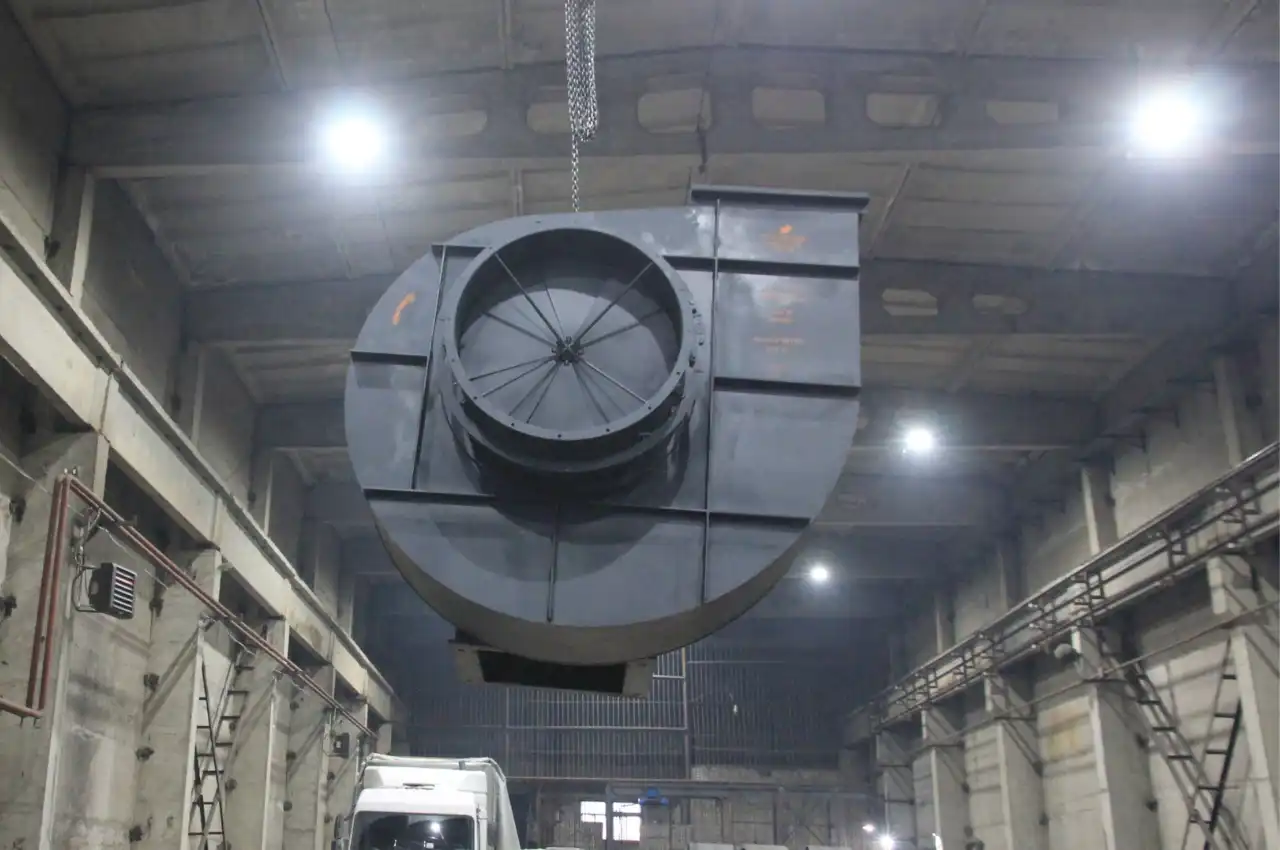

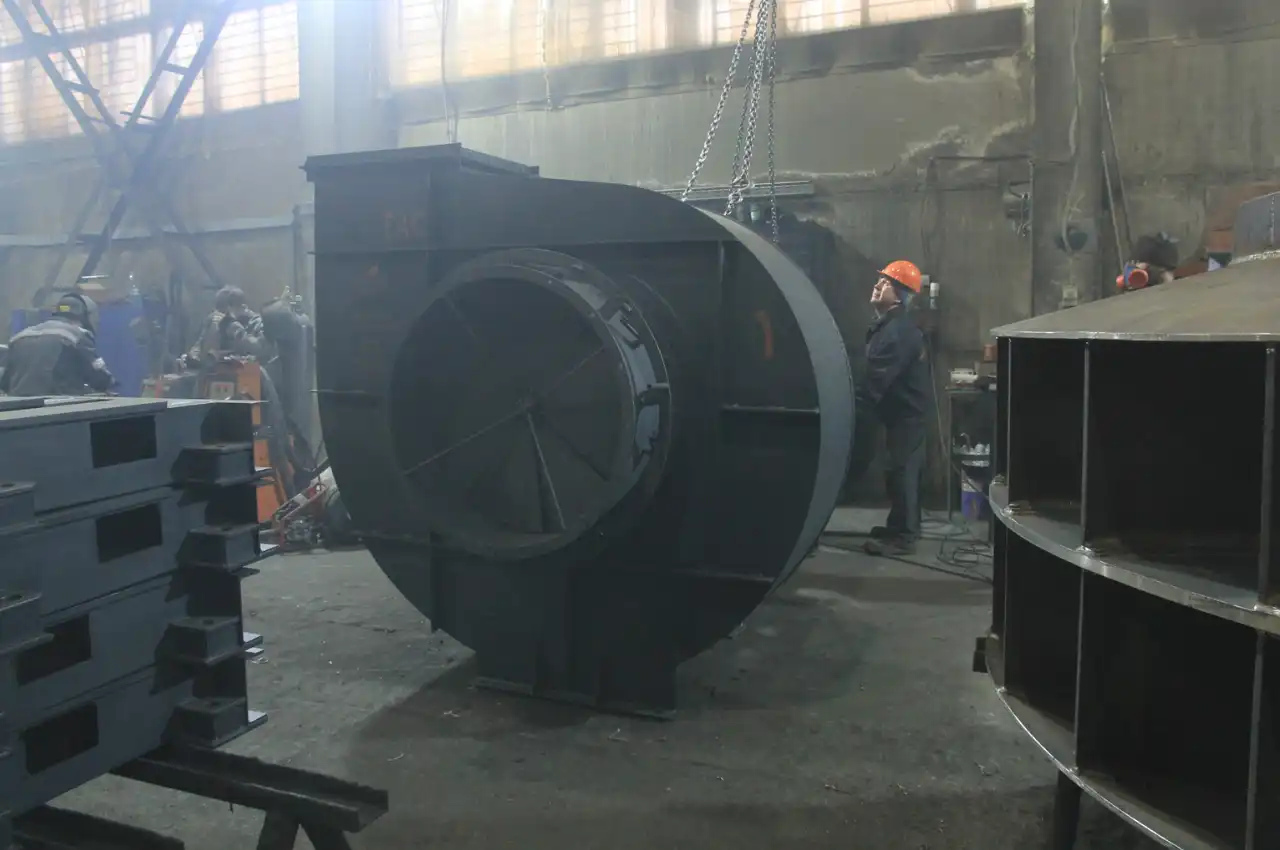

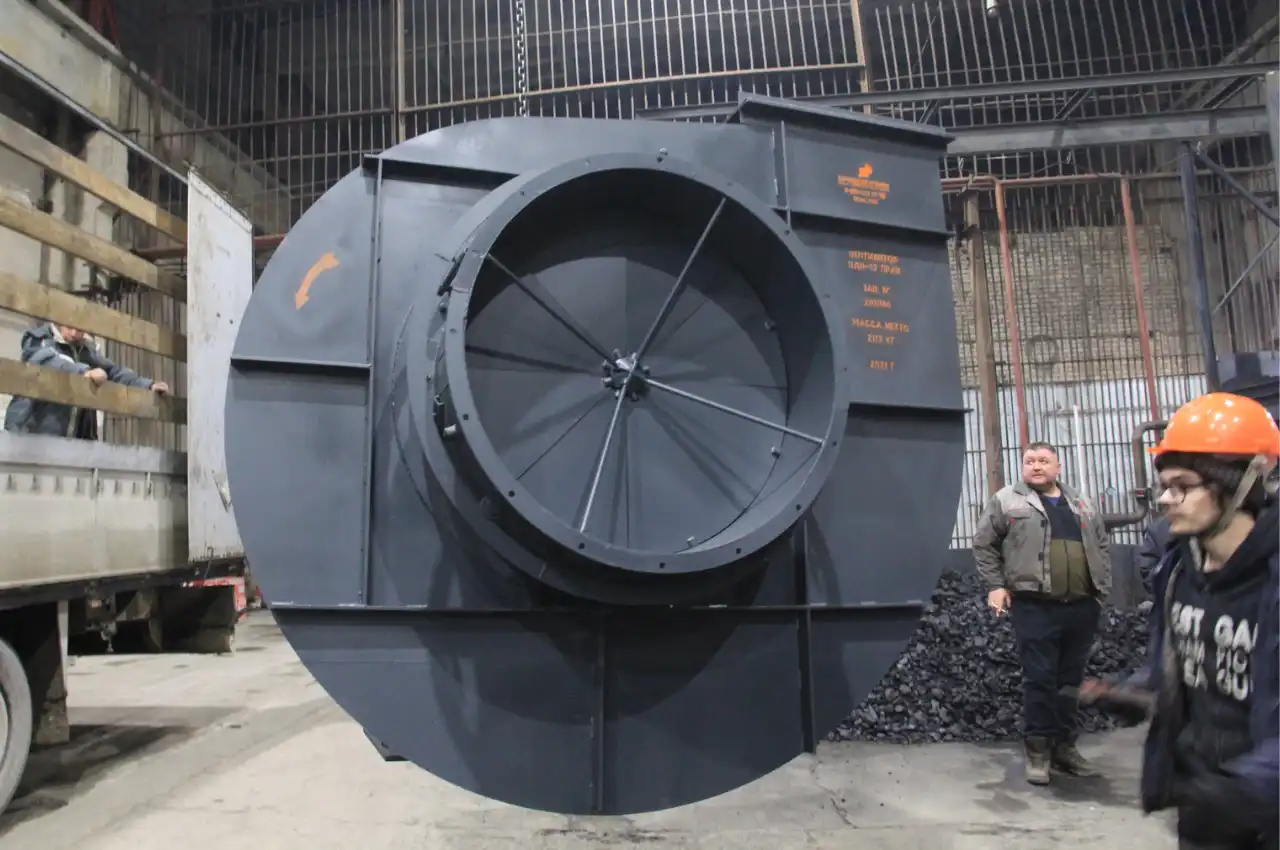

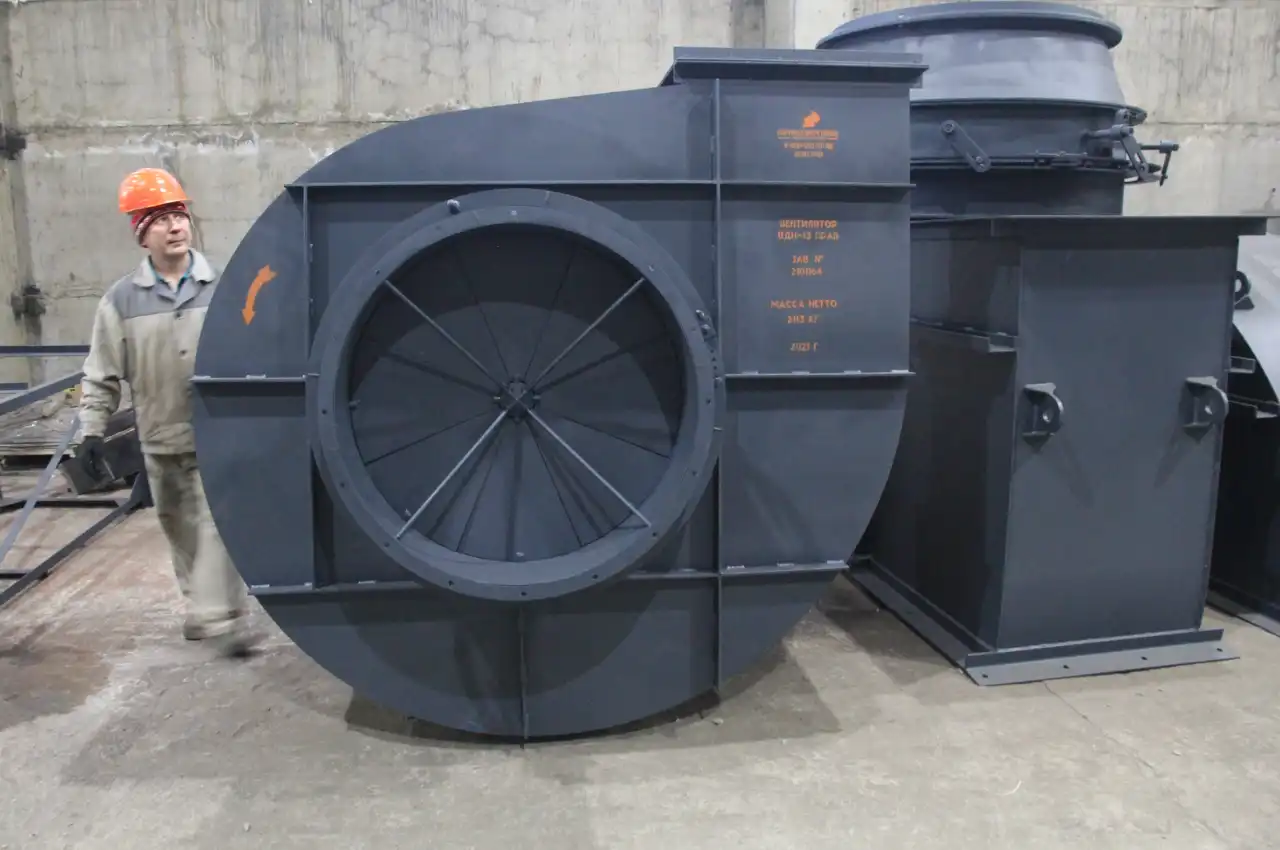

Вентилятор ВДН-13-1500 - центробежное тягодутьевое оборудование для подачи воздуха в котлы и перемещения газов. Оно подходит для работы в умеренных климатических условиях с температурой от -30 до +250 ℃ и максимальной частотой вращения ротора 1500 об/мин.
- рабочее колесо;
- улитка;
- ходовая часть;
- направляющий аппарат;
- рама;
- ограждение муфты;
- комплект фундаментных шпилек.
По отдельному договору с заказчиком с вентилятором ВДН-13-1500 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины. Вентиляторы ВДН-13-1500 поставляются без упаковки, двигатель обёрнут полиэтиленовой пленкой. В районы Крайнего Севера и труднодоступные районы вентиляторы поставляются с обрешеченным двигателем.
Устройство
Основные сборочные единицы:- рабочее колесо;
- улитка;
- ходовая часть;
- направляющий аппарат;
- рама;
- ограждение муфты;
- комплект фундаментных шпилек.
Принцип работы
Вентилятор ВДН-13-1500 может работать в правом или левом вращении, что зависит от направления вращения рабочего колеса. Рабочее колесо преобразует энергию электродвигателя, оно балансируется и крепится к валу ходовой части. Ходовая часть поддерживает рабочее колесо и передает крутящий момент. Она включает подшипники SKF и систему смазки. Улитка собирает поток из рабочего колеса и направляет его в потребляющую сеть. Всасывающая воронка создает оптимальные условия для входа воздушного потока. Направляющий аппарат регулирует производительность с помощью поворота лопаток.По отдельному договору с заказчиком с вентилятором ВДН-13-1500 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины. Вентиляторы ВДН-13-1500 поставляются без упаковки, двигатель обёрнут полиэтиленовой пленкой. В районы Крайнего Севера и труднодоступные районы вентиляторы поставляются с обрешеченным двигателем.
Наименование | Значение |
---|---|
Диаметр рабочего колеса, м | 1.3 |
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1500 |
Типоразмер двигателя | 4АМ280М4 |
Установленная мощность двигателя, кВт | 132 |
Потребляемая мощность, кВт | 91 |
Производительность на всасывании, м3/ч | 43000 |
Полное давление, даПа | 620 |
Температура перемещаемой среды на всасывании, С | 30 |
КПД max, % | 80 |
Предельная запыленность перемещаемой среды, г/м3 | 0,1 |
Предельная температура перемещаемой среды на всасывании, С | 200 |
Габариты с э/дв., LxBxH, мм | 2080х2270х1990 |
Масса с э/дв. (без э/дв.), кг | 1811 (1045) |
Угол разворота корпуса при поставке (монтаже) | 255° (0°-270° через 15°) |
-
Запасные части для вентилятора ВДН-13-1500:
- корпус-улита для вентилятора ВДН-13-1500;
- рабочее колесо вентилятора ВДН-13-1500;
- направляющий аппарат для вентилятора ВДН-13-1500;
- всасывающий карман (карман Рихтера) для вентилятора ВДН-13-1500;
- исполнительный механизм МЭО для вентилятора ВДН-13-1500;
- устройство плавного пуска электродвигателя для вентилятора ВДН-13-1500;
- частотный преобразователь для электродвигателя для вентилятора ВДН-13-1500.
