Вентилятор ВДН-12,5-1500

Вентилятор ВДН-12,5-1500
  • Производительность
    39900 м3/ч
  • Частота вращения
    1500 об./мин
  • Давление
    552 даПа
  • Срок изготовления
    15-20
Скачать опросный лист Добавить в заказ Запросить стоимость

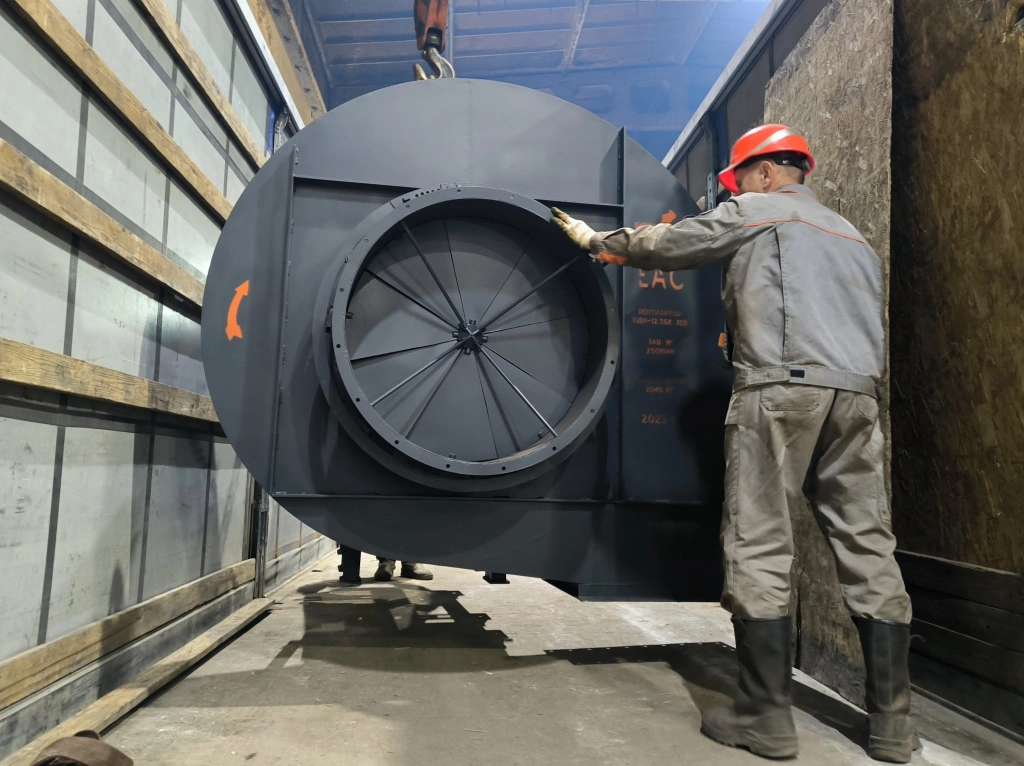

Вентилятор ВДН-12,5-1500 - центробежное тягодутьевое оборудование для подачи воздуха в котлы и перемещения газов. Оно подходит для работы в умеренных климатических условиях с температурой от -30 до +250 ℃ и максимальной частотой вращения ротора 1500 об/мин.

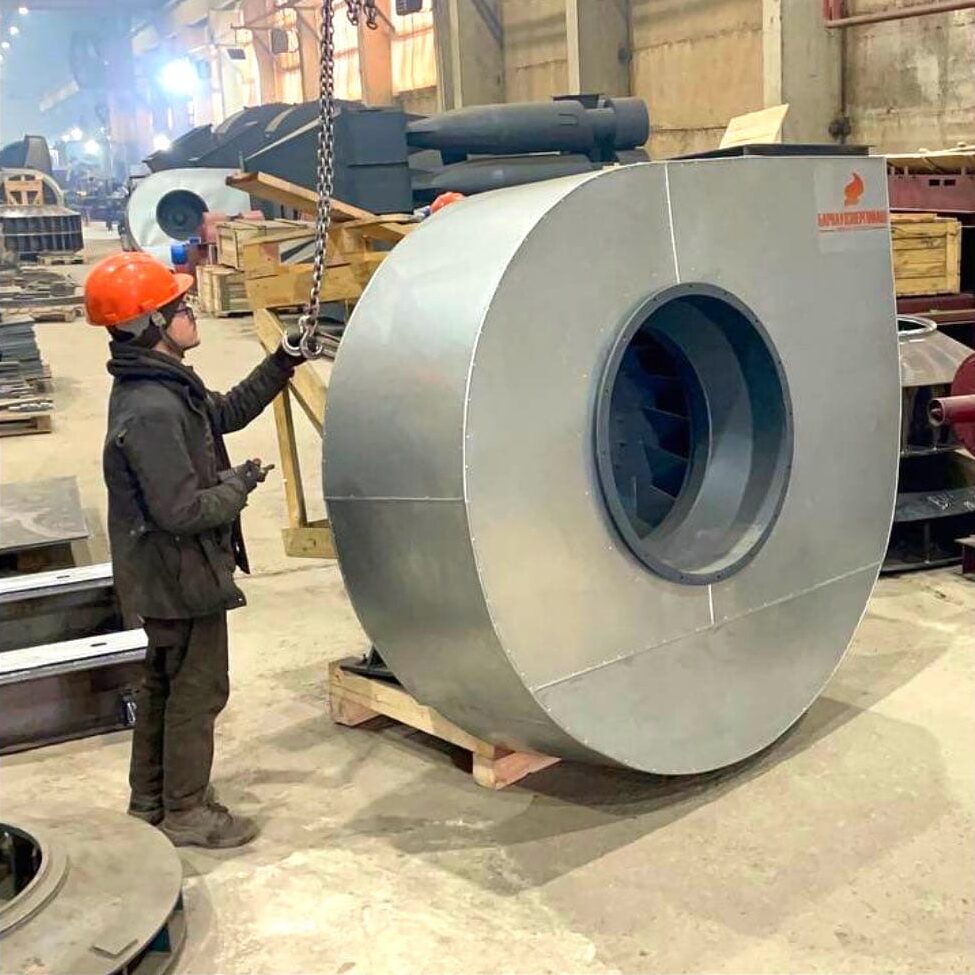

Устройство

Основные сборочные единицы:
 - рабочее колесо;
 - улитка;
 - ходовая часть;
 - направляющий аппарат;
 - рама;
 - ограждение муфты;
 - комплект фундаментных шпилек.

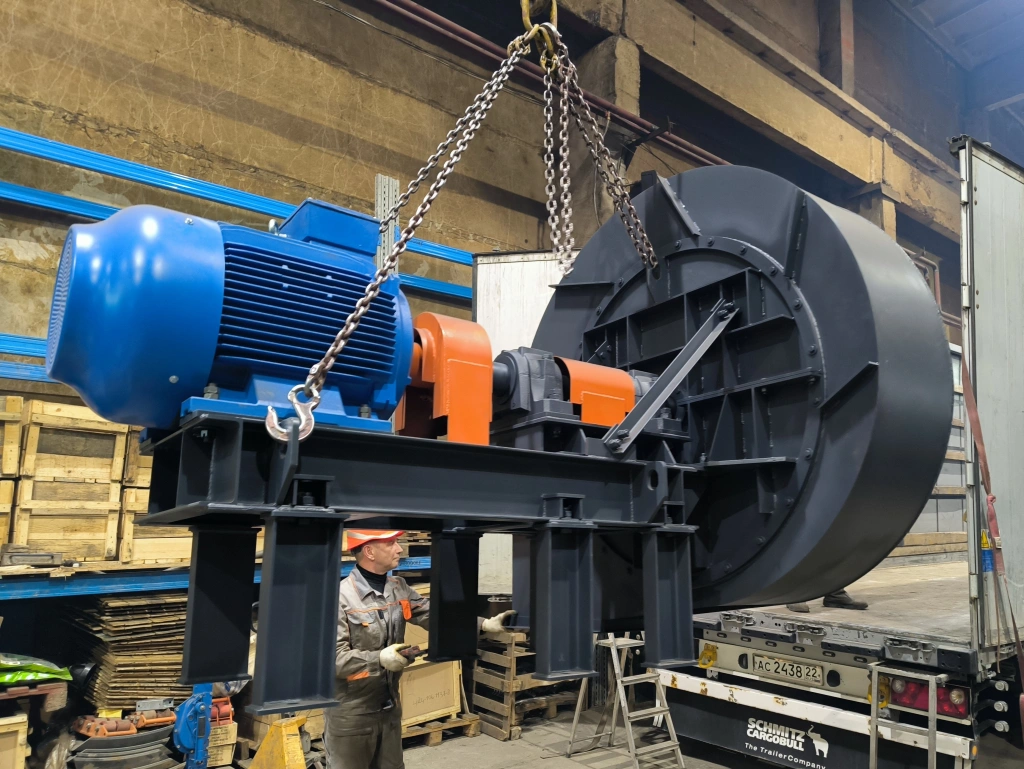

Принцип работы

Вентилятор ВДН-12,5-1500 может работать в правом или левом вращении, что зависит от направления вращения рабочего колеса. Рабочее колесо преобразует энергию электродвигателя, оно балансируется и крепится к валу ходовой части. Ходовая часть поддерживает рабочее колесо и передает крутящий момент. Она включает подшипники SKF и систему смазки. Улитка собирает поток из рабочего колеса и направляет его в потребляющую сеть. Всасывающая воронка создает оптимальные условия для входа воздушного потока. Направляющий аппарат регулирует производительность с помощью поворота лопаток.

По отдельному договору с заказчиком с вентилятором ВДН-12,5-1500 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины. Вентиляторы ВДН-12,5-1500 поставляются без упаковки, двигатель обёрнут полиэтиленовой пленкой. В районы Крайнего Севера и труднодоступные районы вентиляторы поставляются с обрешеченным двигателем.

Наименование Значение
Диаметр рабочего колеса, м 1,25
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин 1500
Типоразмер двигателя 4АМ250М4
Установленная мощность двигателя, кВт 90
Потребляемая мощность, кВт 73.6
Производительность на всасывании, м3/ч 39900
Полное давление, даПа 552
Температура перемещаемой среды на всасывании, С 30
КПД max, % 83
Предельная запыленность перемещаемой среды, г/м3 0,1
Предельная температура перемещаемой среды на всасывании, С 200
Габариты с э/дв., LxBxH, мм 1745х2238х2040
Масса с э/дв. (без э/дв.), кг 1354 (855)
Угол разворота корпуса при поставке (монтаже) 255° (0°-270° через 15°)

Чертежи отсутствуют.

  • Запасные части для вентилятора ВД-6,3-1500:
    • корпус-улита для вентилятора ВДН-12,5-1500;
    • рабочее колесо вентилятора ВДН-12,5-1500;
    • направляющий аппарат для вентилятора ВДН-12,5-1500;
    • всасывающий карман (карман Рихтера) для вентилятора ВДН-12,5-1500;
    • исполнительный механизм МЭО для вентилятора ВДН-12,5-1500;
    • устройство плавного пуска электродвигателя для вентилятора ВДН-12,5-1500;
    • частотный преобразователь для электродвигателя для вентилятора ВДН-12,5-1500.
