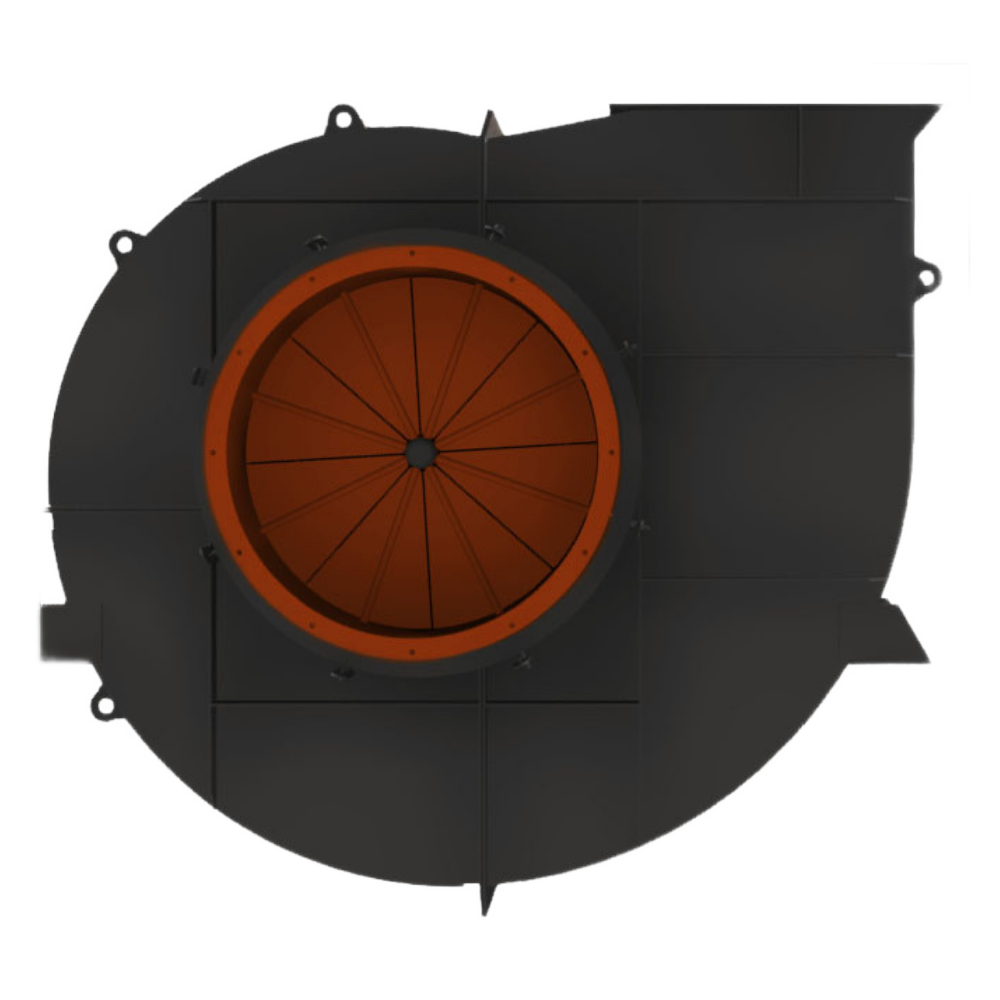

Вентилятор ВД-3-3000

Эксплуатация вентилятора ВД-3-3000 предусмотрена в следующих условиях:

• температура окружающей среды: от -30°С до +40°С;
• температура перемещаемой среды на входе в вентиляторы: от -30°С до +70°С;
• умеренный и тропический климат под навесом или в помещениях, где колебания температуры воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха.

Вентилятор ВД-3-3000 исполнен с посадкой рабочего колеса на вал двигателя-привода, корпус спиральный поворотный. Вентилятор ВД-3-3000 поставляется с углом разворота нагнетательного патрубка 270°. При монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 90°. Направление вращения рабочего колеса у вентилятора ВД-3-3000 левое. Основными узлами вентилятора ВД-3-3000 являются: рабочее колесо, корпус (улитка), всасывающий патрубок, электродвигатель-привод, рама (опора). Корпус и двигатель, с насаженным на его вал рабочим колесом, установлены на П-образной раме. Рама притягивается к общему фундаменту фундаментными болтами. Рабочее колесо вентиляторов ВД-3-3000 состоит из переднего и заднего дисков, 32-х лопаток и ступицы. Рабочие колеса статически отбалансированы на заводе-изготовителе, класс точности балансировки 4 (ГОСТ 22061). Сварной спиральный корпус собран из двух боковых стенок и обечайки. К передней стенке корпуса с помощью болтового соединения крепится всасывающий патрубок цилиндрической формы. По отдельному договору с Заказчиком с вентилятором ВД-3-3000 может поставляться всасывающий карман с лопастным направляющим аппаратом. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку сваркой) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины. Регулирование производительности и полного давления вентилятора ВД-3-3000 осуществляется лопастным направляющим аппаратом. Управление направляющим аппаратом может осуществляться вручную или исполнительным механизмом. Вентиляторы ВД-3-3000 поставляются без упаковки. Для поставок в районы Крайнего Севера и труднодоступные районы, упаковка вентиляторов производится в ящики. Транспортирование вентиляторов осуществляется всеми видами транспорта.
