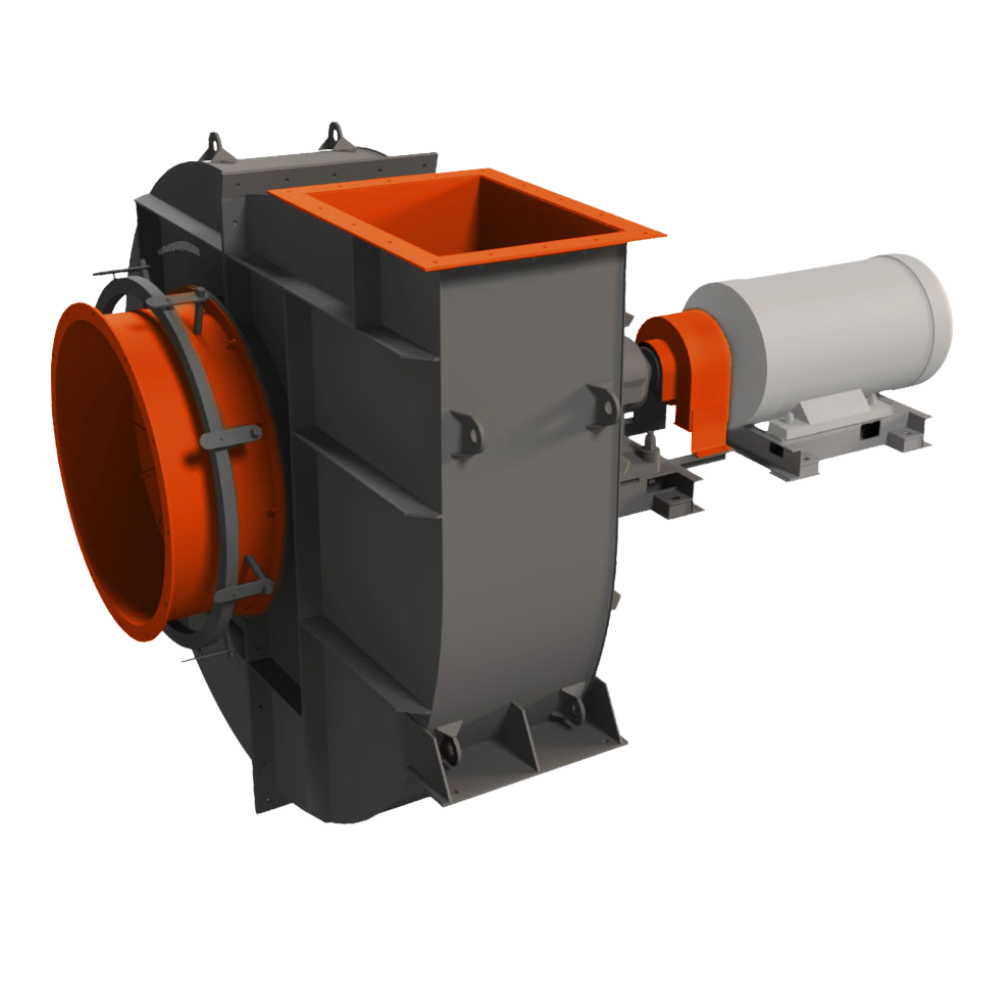

Вентилятор ВДН-11,2Х-1000

Вентилятор ВДН-11,2Х-1000
  • Производительность
    19130 м³/ч
  • Частота вращения
    1000 об./мин
  • Давление
    194 даПа
  • Срок изготовления
    20-30
Добавить в заказ Запросить стоимость
Эксплуатация вентилятора ВДН-11,2Х-1000 предусмотрена в следующих условиях:
  • температура окружающей среды (перемещаемой среды): от -30°С до +40°С;
  • при работе в качестве дымососа максимально допустимая температура перемещаемой среды на входе в вентиляторы +200°С;
  • умеренный и тропический климат под навесом или в помещениях, где колебания температуры воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха.
  • вентиляторы могут работать в качестве дымососов только при запылённости перемещаемого воздуха 0,1 кг/м3.
Вентилятор ВДН-11,2Х-1000 исполнен с посадкой рабочего колеса на вал ходовой части привода, корпус спиральный поворотный. Направление вращения рабочего колеса - правое и левое. Вентилятор ВДН-11,2Х-1000 поставляется с углом разворота нагнетательного патрубка 255°, при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 15°. Вентилятор ВДН-11,2Х-1000 разработан по аэродинамической схеме 0,55-40°-1 МО ЦКТИ (ВНИИАМ), отличающейся высоким КПД и хорошей регулируемостью. Основными узлами вентиляторов ВДН-10Х-1000 являются: рабочее колесо, корпус (улитка), всасывающий патрубок, осевой направляющий аппарат, блок привода. Блок привода состоит из сварной рамы, ходовой части и электродвигателя. Ходовая часть состоит из корпуса, крышек, двух подшипниковых узлов, вала и соединительной упругой втулочно-пальцевой муфты, облегчающей замену двигателя. Рабочее колесо состоит из основного диска, переднего конического диска, 16-ти назад загнутых лопаток и ступицы. Рабочие колёса отбалансированы на заводе-изготовителе, класс точности балансировки 4 (ГОСТ 22061). Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жёсткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы. Регулирование производительности и полного давления вентилятора ВДН-11,2Х-1000 осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Направляющий аппарат устанавливается на входе воздушного потока в корпус. Лопатки синхронно поворачиваются в направлении вращения рабочего колеса на угол от 0° до 90°. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования. По отдельному договору с Заказчиком с вентилятором ВДН-11,2Х-1000 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины. Вентиляторы ВДН-11,2Х-1000 поставляются без упаковки, двигатель обёрнут полиэтиленовой плёнкой; в районы Крайнего Севера и труднодоступные районы, вентиляторы поставляются с обрешеченным двигателем.
Вентиляторы ВДН-11,2Х-1000 поставляются без упаковки, двигатель обёрнут полиэтиленовой плёнкой; в районы Крайнего Севера и труднодоступные районы, вентиляторы поставляются с обрешеченным двигателем.
Наименование Значение
Диаметр рабочего колеса, м 1,12
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин 1000
Типоразмер двигателя АИР180М6
Установленная мощность двигателя, кВт 18.5
Потребляемая мощность, кВт 12.6
Производительность на всасывании, м3/ч 19130
Полное давление, даПа 194
Температура перемещаемой среды на всасывании, С 30
КПД max, % 83
Предельная запыленность перемещаемой среды, г/м3 0,1
Предельная температура перемещаемой среды на всасывании, С 200
Габариты с э/дв., LxBxH, мм 2675х2038х1775
Масса с э/дв. (без э/дв.), кг 1116 (995)
Угол разворота корпуса при поставке (монтаже) 255° (0°-270° через 15°)

Чертежи отсутствуют.

  • Запасные части для вентилятора ВДН-11,2Х-1000
    • корпус-улита для вентилятора ВДН-11,2Х-1000;
    • рабочее колесо вентилятора ВДН-11,2Х-1000;
    • направляющий аппарат для вентилятора ВДН-11,2Х-1000;
    • всасывающий карман (карман Рихтера) для вентилятора ВДН-11,2Х-1000;
    • ходовая часть вентилятора ВДН-11,2Х-1000;
    • полумуфты для вентилятора ВДН-11,2Х-1000;
    • стопорное устройство для вентилятора ВДН-11,2Х-1000;
    • промежуточный вал для ходовой части вентилятора ВДН-11,2Х-1000;
    • корпус ходовой части вентилятора ВДН-11,2Х-1000;
    • крышка корпуса ходовой части вентилятора ВДН-11,2Х-1000;
    • торцевые крышки ходовой части вентилятора ВДН-11,2Х-1000;
    • исполнительный механизм МЭО для вентилятора ВДН-11,2Х-1000;
    • устройство плавного пуска электродвигателя вентилятора ВДН-11,2Х-1000;
    • частотный преобразователь для электродвигателя вентилятора ВДН-11,2Х-1000.
