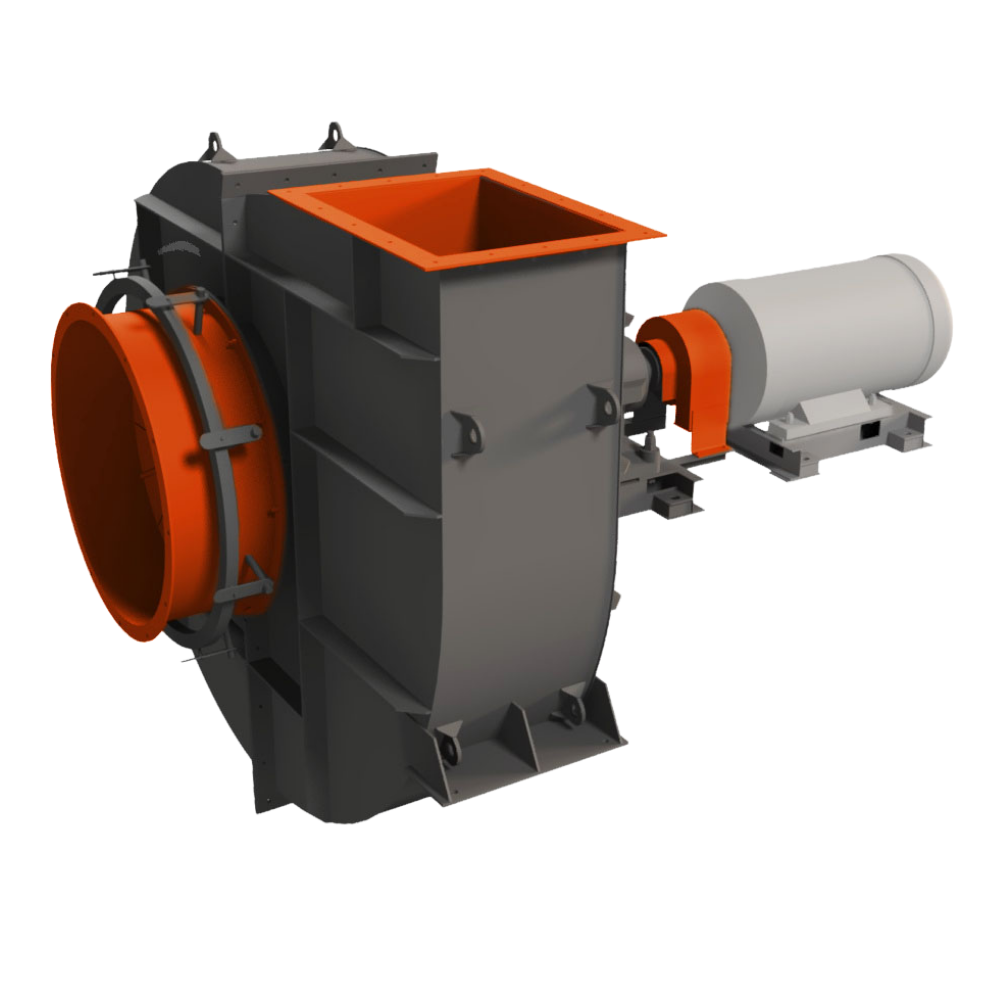

Вентилятор ВД-13,5-1000

Эксплуатация вентилятора ВДН-13,5-1000

Эксплуатация предусмотрена в следующих условиях:

температура окружающей среды (перемещаемой среды): от -30°С до +40°С;

при работе в качестве дымососа максимально допустимая температура перемещаемой среды на входе в вентиляторы +200°С;

умеренный и тропический климат под навесом или в помещениях, где колебания температуры воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха;

вентиляторы могут работать в качестве дымососов только при запылённости перемещаемого воздуха 0,1кг/м3.

Вентилятор  ВД-13,5-1000 исполнен с посадкой рабочего колеса на вал ходовой части привода, корпус спиральный поворотный. Направление вращения рабочего колеса - правое и левое.
Вентилятор  ВД-13,5-1000 поставляется с углом разворота нагнетательного патрубка 255°, при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 15°.

Устройство и принцип работы

  Основными узлами вентиляторов  ВД-13,5-1000 являются:

рабочее колесо;

корпус (улитка);

всасывающий патрубок;

осевой направляющий аппарат;

блок привода.

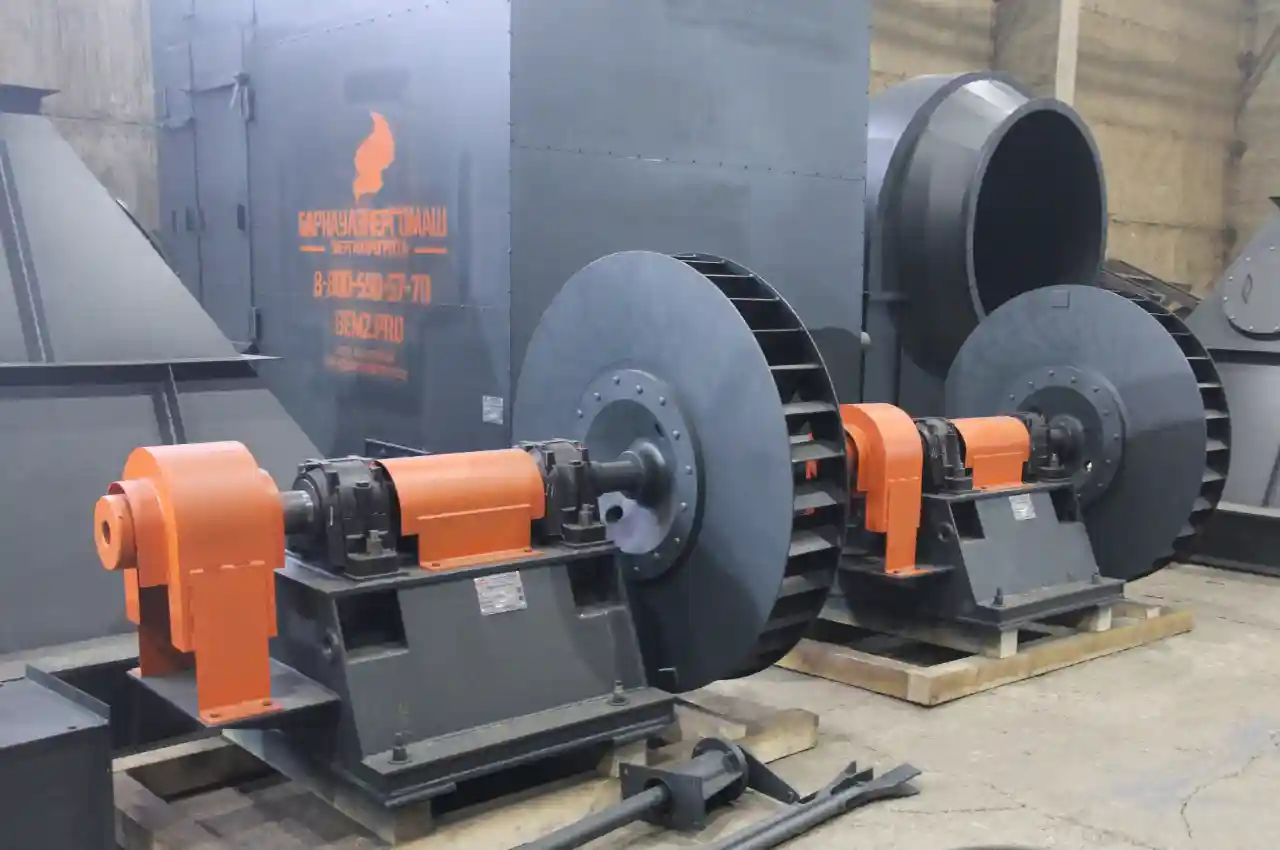

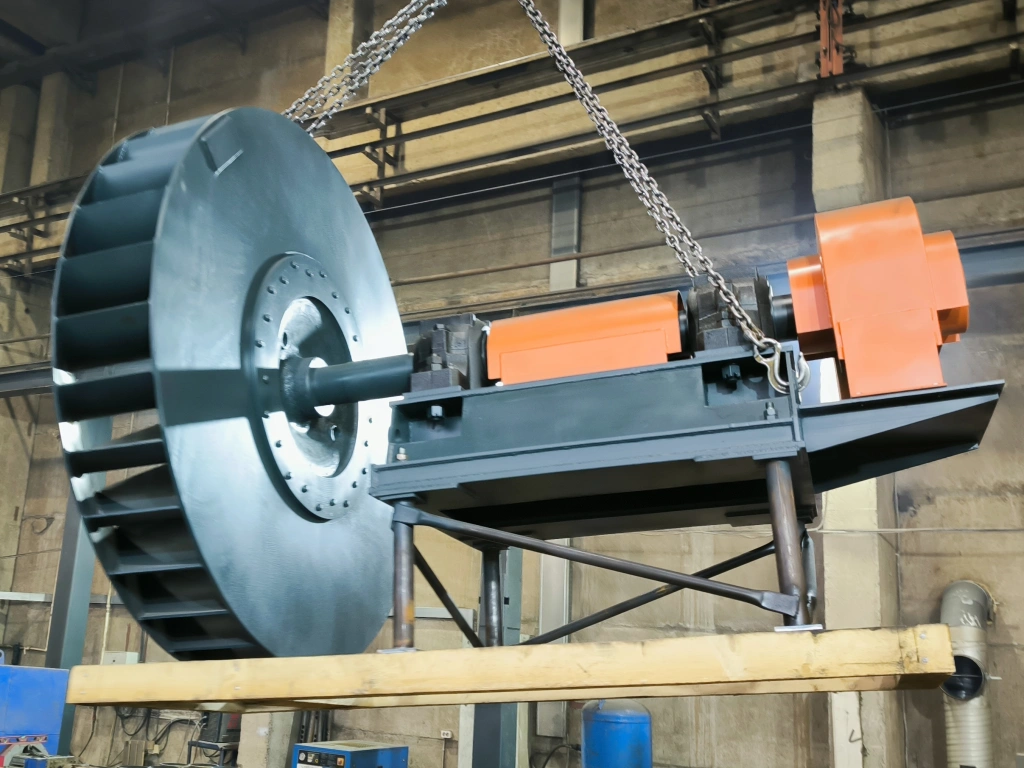

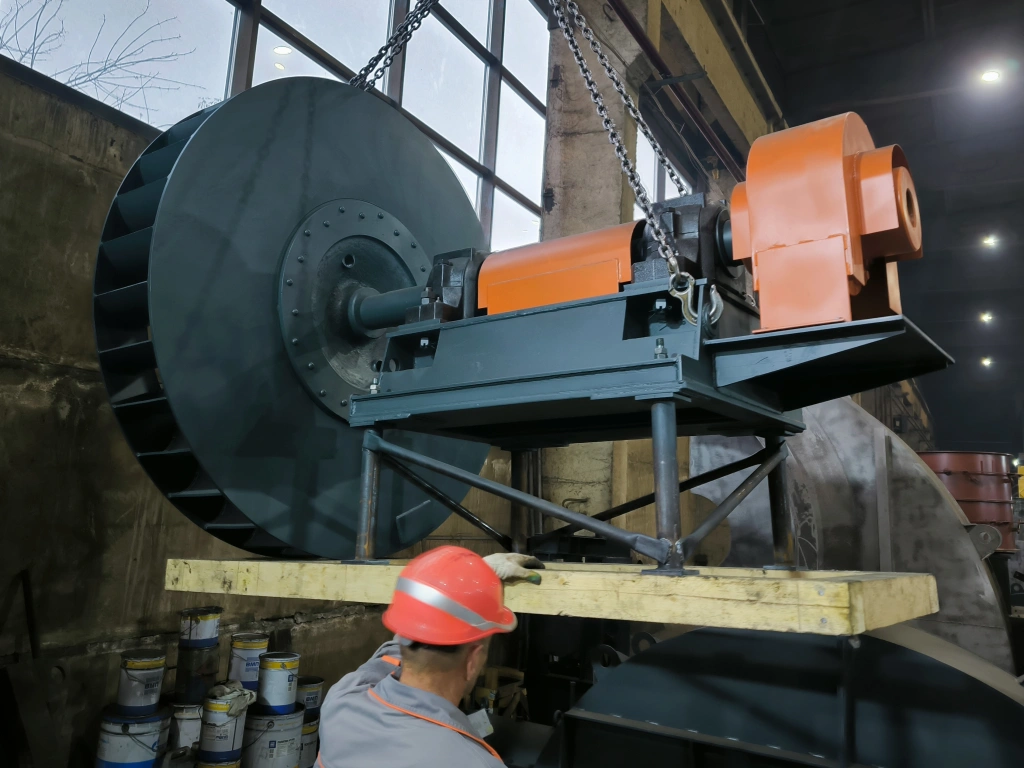

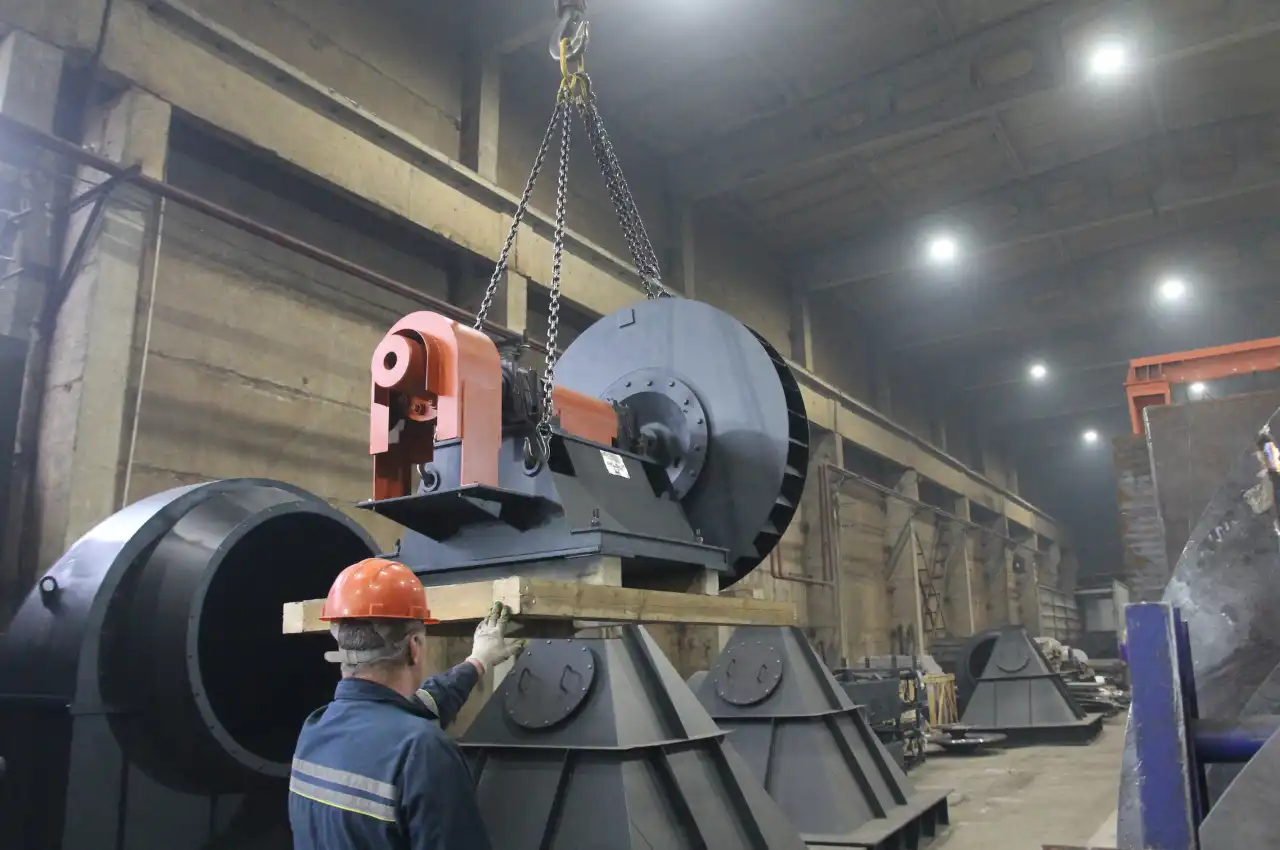

Блок привода состоит из сварной рамы, ходовой части и электродвигателя. Ходовая часть состоит из корпуса, крышек, двух подшипниковых узлов, вала и соединительной упругой втулочно-пальцевой муфты, облегчающей замену двигателя.
Рабочее колесо состоит из основного диска, переднего конического диска, 32-х вперед загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе, класс точности балансировки 4 (ГОСТ 22061).

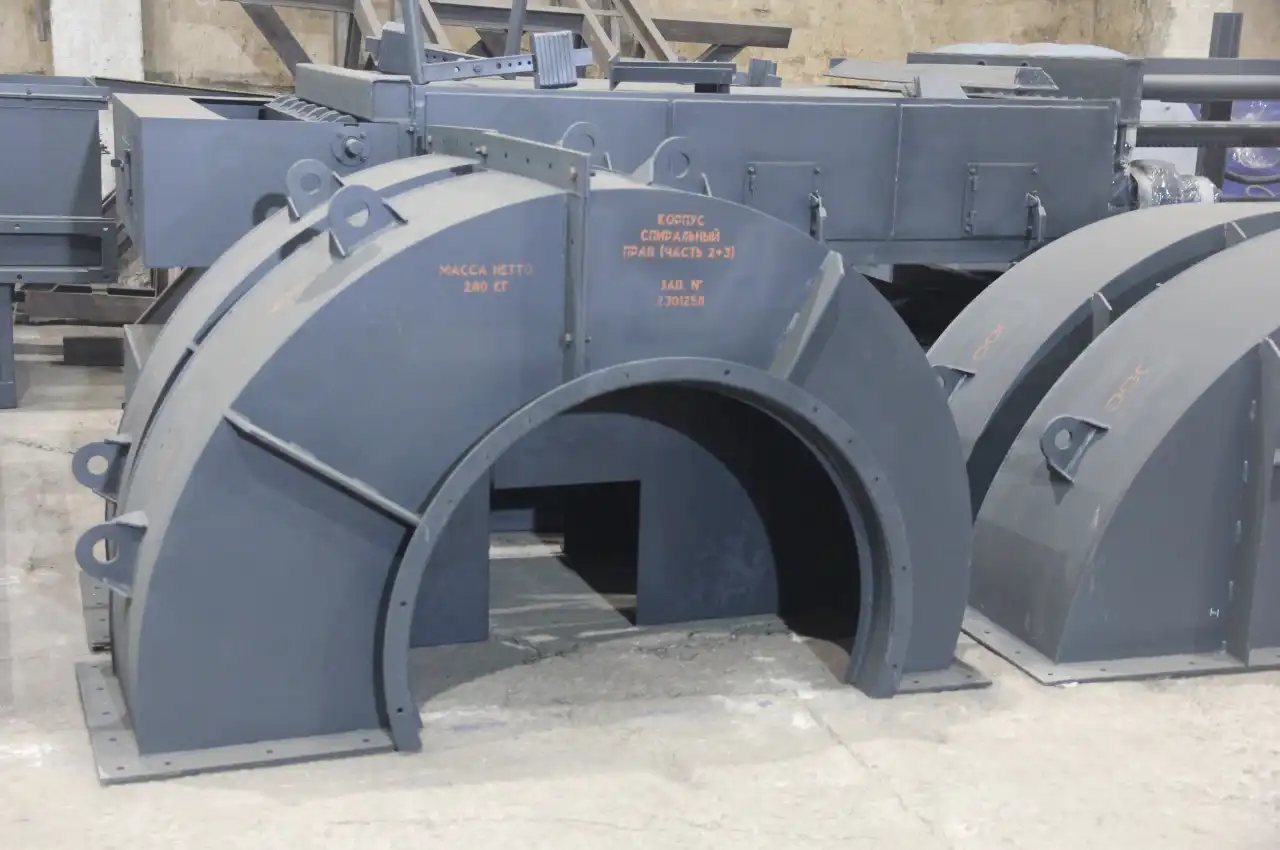

Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жёсткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
Регулирование производительности и полного давления вентилятора  ВД-13,5-1000 осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Направляющий аппарат устанавливается на входе воздушного потока в корпус. Лопатки синхронно поворачиваются в направлении вращения рабочего колеса на угол от 0° до 90°. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.

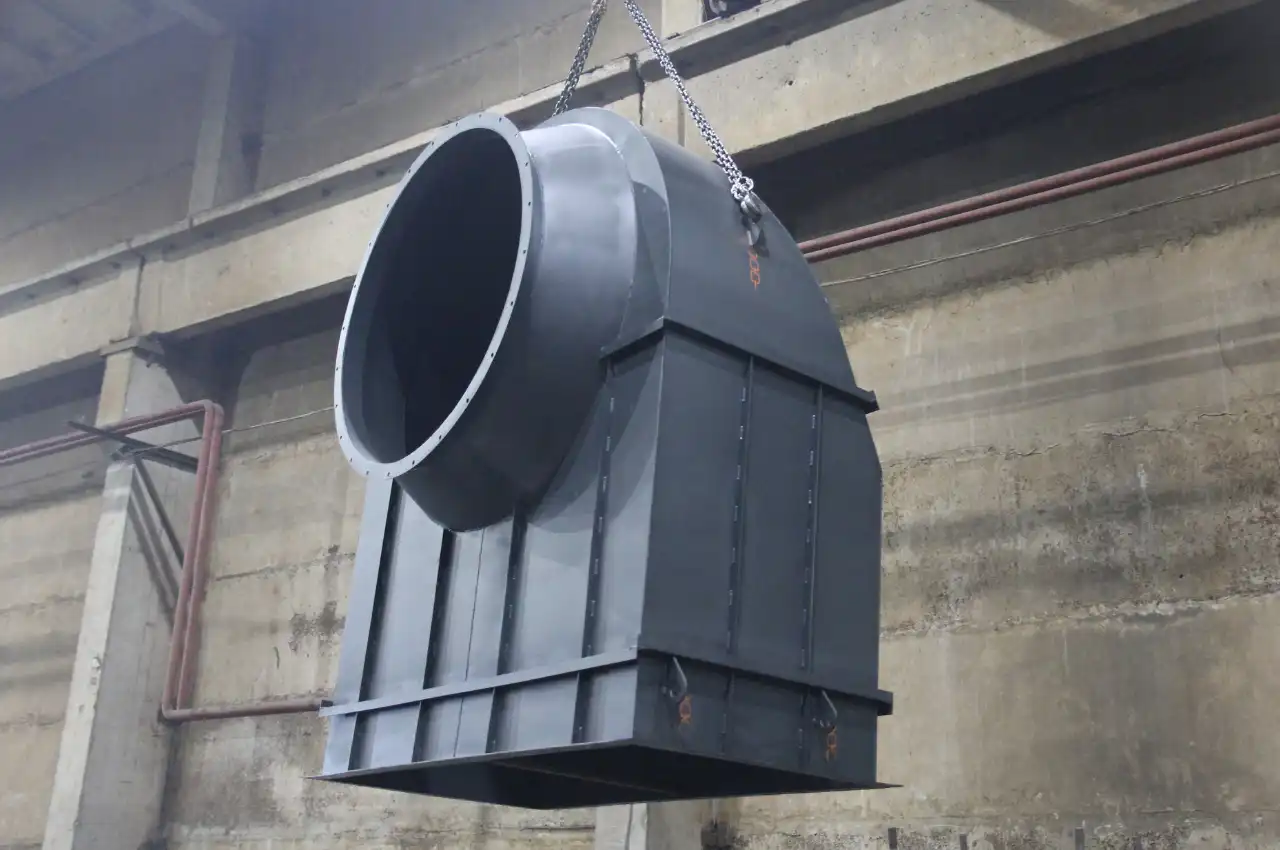

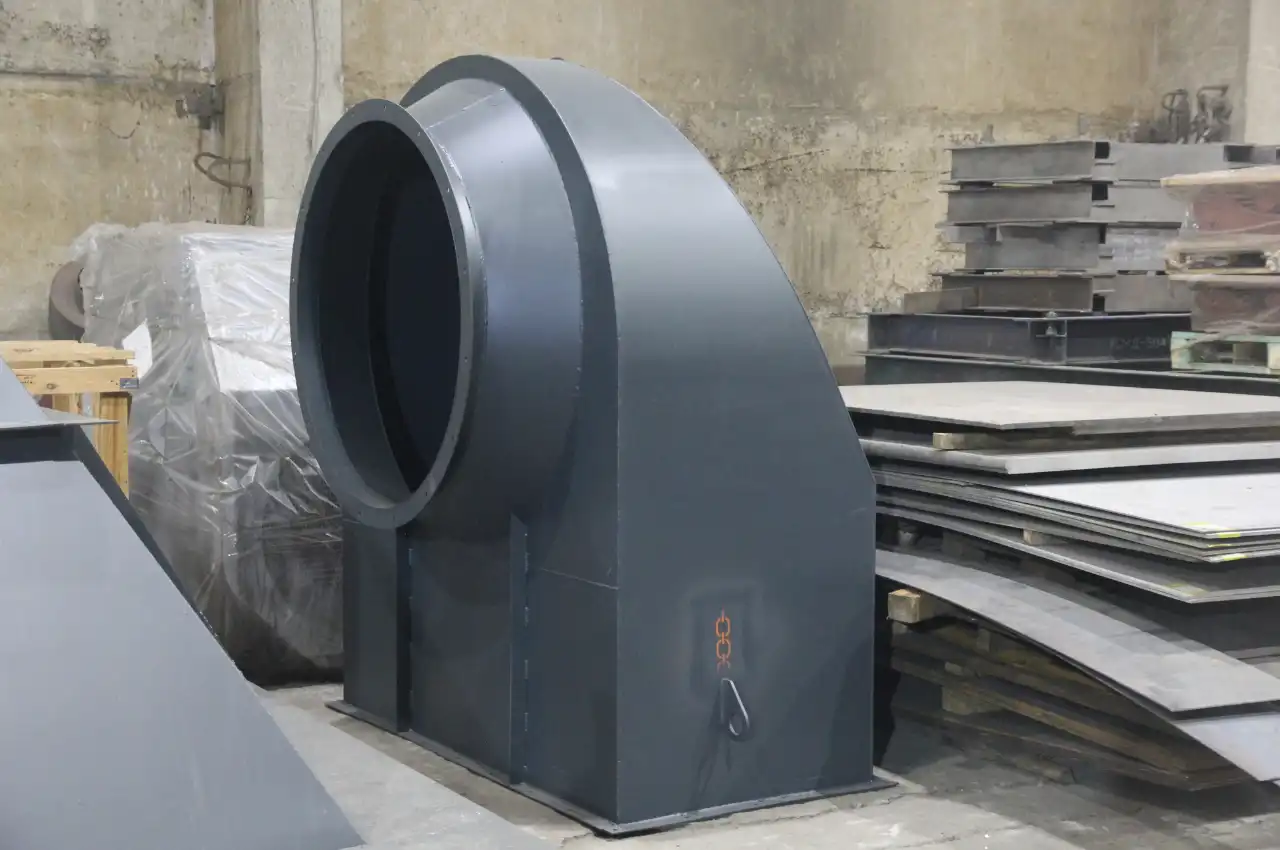

По отдельному договору с Заказчиком с вентилятором  ВД-13,5-1000 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.
Вентиляторы ВД-13,5-1000 поставляются без упаковки, двигатель обернут полиэтиленовой пленкой; в районы Крайнего Севера и труднодоступные районы, вентиляторы поставляются с обрешеченным двигателем.
