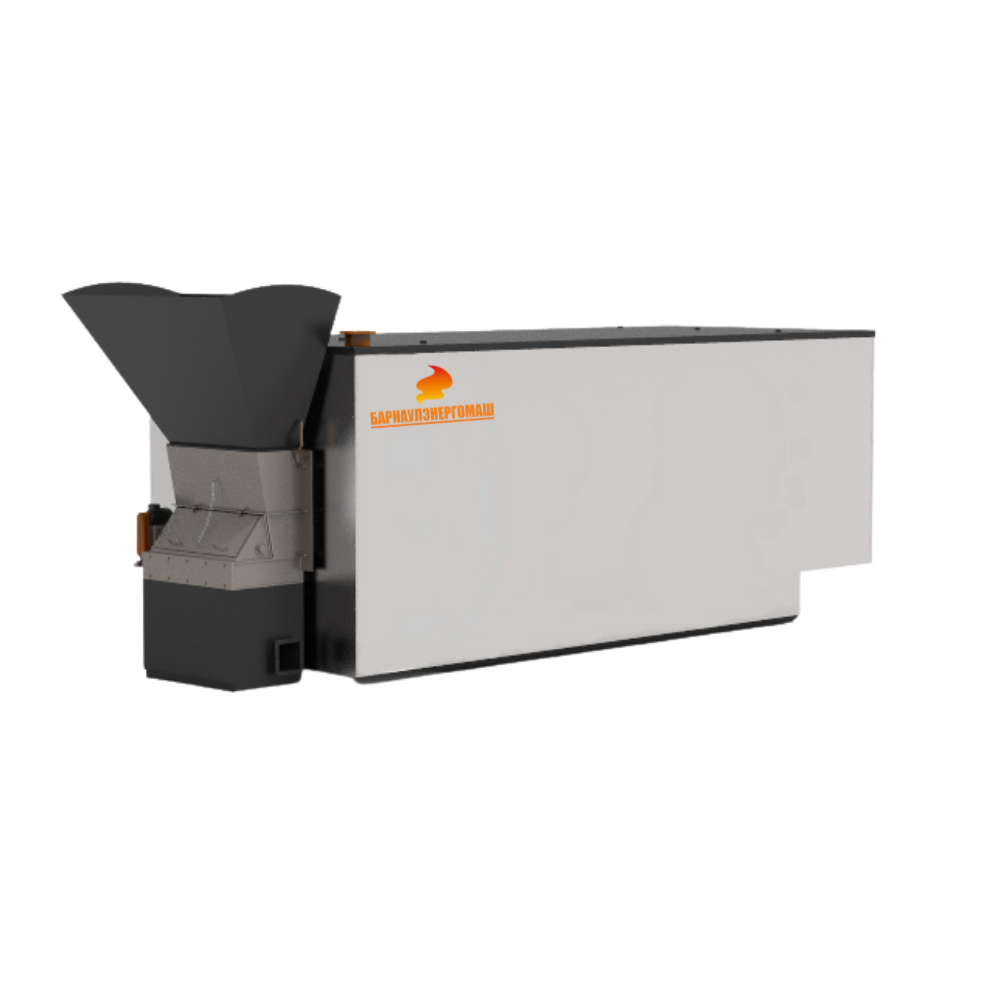

Котёл КВ-ТС-20-150П (КВ-Р-23,26-150ПВ)
.webp)
-
Давление2,25 МПа
-
Производительность23,26 МВт
-
Температура70-150 С
С этим товаром покупают
Описание
Устройство и принцип работы
Блок котла КВ-ТС-20-150П (КВ-Р-23, 26-150ПВ) установлен на прочной опорной раме и представляет собой сварную конструкцию, которая включает в себя топочную камеру и систему труб с конвективной поверхностью нагрева. Под конвективной шахтой расположены зольные бункеры. Системой возврата уноса из них удаляется угольная мелочь и сбрасывается в топку. Воздух подается на эжектор возврата уноса с помощью вентилятора.Для эффективного управления работой котла КВ-ТС-20-150П (КВ-Р-23, 26-150ПВ), обеспечения заданных режимов работы и безопасных условий эксплуатации, в котле устанавливаются необходимые предохранительные и запорные устройства, а также контрольно-измерительные приборы и средства безопасности.
Исходя из мощности котла возможны исполнения, где конвективный пучок выполнен совместно с топочной камерой, а возможны отдельным узлом.
КВ-ТС может поставляться заводом в виде одного транспортабельного блока (без обшивки и изоляции) или в виде россыпи (узлов, пакетов, связок). Комплектация включает в себя КИП, арматуру и гарнитуру в пределах котла, а также лестницы.
Характеристики
| Наименование | Значение |
|---|---|
| Вид расчетного топлива | 1 - Каменный уголь; 2 - Бурый уголь |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | до 2,25 (22,5) |
| Расчетный КПД (топливо №1), % | 83 |
| Расчетный КПД (топливо №2), % | 81 |
| Габариты компоновки, LxBxH, мм | 12730х5470х9700 |
| Масса котла без топки (транспортабельного блока котла), кг | топочный блок 5982; конвективный блок 8254; воздухоподогреватель 2х5330 |
| Масса котла без топки (в объеме заводской поставки), кг | 31500 (48000) |
| Вид поставки | В сборе и россыпью |
| Расход расчетного топлива (топливо №2), кг/ч | 6290 |
| Расход расчетного топлива (топливо №1) , кг/ч | 4320 |
| Срок изготовления | 45 |
| Вид сжигаемого топлива | Уголь |
| Теплопроизводительность, ГКал/ч | 20 |
| Теплопроизводительность, МВт | 23,26 |
| Температурный график воды, °С | 70-150 |
Чертежи
Чертежи отсутствуют.
Галерея
Комплектация
-
Поверхности нагрева/Трубная система котла КВ-ТС-20-150П (КВ-Р-23,26-150ПВ):
- Блок топочный (экранные трубы)
- Блок конвективный (конвективные секции, полусекции)
- Коллектора
- Воздухоподогреватель
- Короб газовый котла КВ-ТС-20-150П;
- Бункер золовой котла КВ-ТС-20-150П.
-
Арматура для КВ-ТС-20-150П:
Наименование Количество Клапан 1213-6-0 14 Вентиль 998-20-0 30 Задвижка Л 13099-02 Ду 200 2
