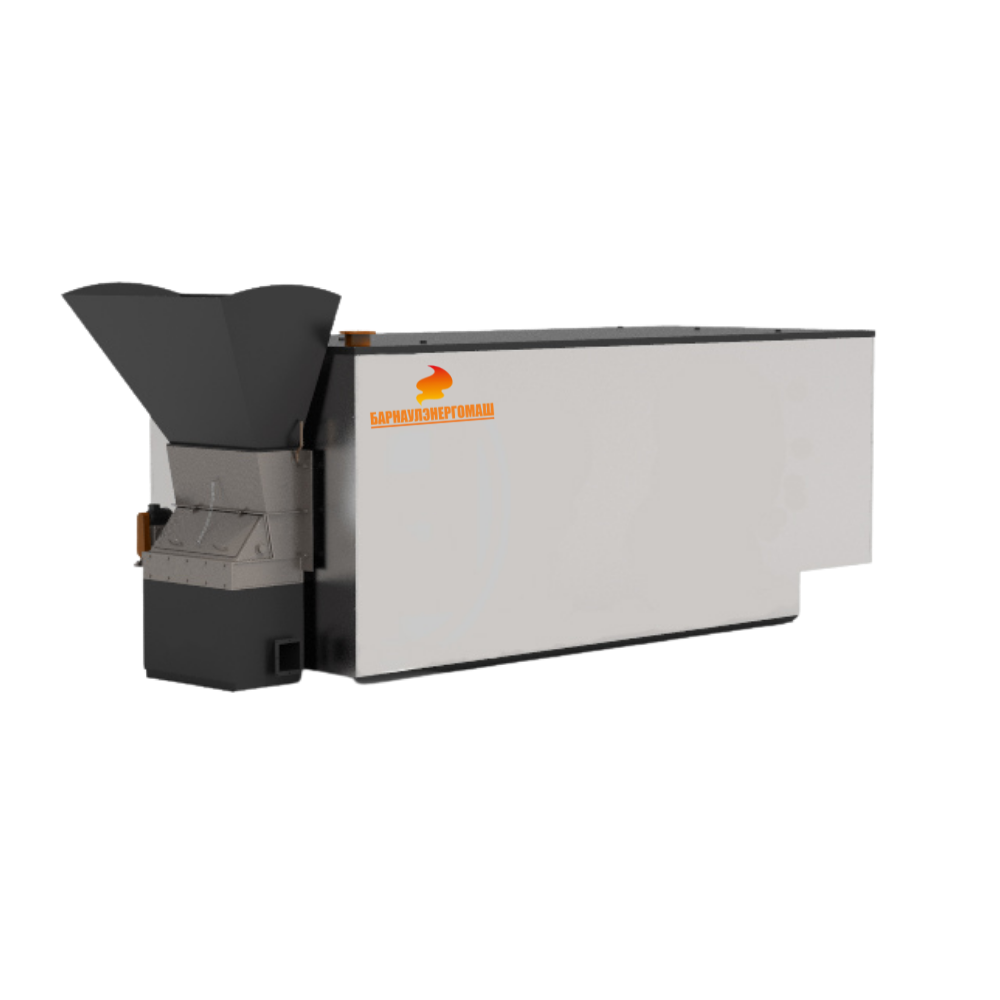

Котёл КВ-ТС-10-150П (КВ-Р-11,63-150ПВ)

Давление

2,25 МПа
Производительность

11,63 МВт
Температура

70-150 С

С этим товаром покупают

Устройство и принцип работы

Блок котла КВ-ТС-10-150П (КВ-Р-11,63-150ПВ) установлен на прочной опорной раме и представляет собой сварную конструкцию, которая включает в себя топочную камеру и систему труб с конвективной поверхностью нагрева. Под конвективной шахтой расположены зольные бункеры.

Системой возврата уноса из них удаляется угольная мелочь и сбрасывается в топку. Воздух подается на эжектор возврата уноса с помощью вентилятора.

Для эффективного управления работой котла КВ-ТС-10-150П (КВ-Р-11,63-150ПВ), обеспечения заданных режимов работы и безопасных условий эксплуатации, в котле устанавливаются необходимые предохранительные и запорные устройства, а также контрольно-измерительные приборы и средства безопасности. Исходя из мощности котла возможны исполнения, где конвективный пучок выполнен совместно с топочной камерой, а возможны отдельным узлом.

КВ-ТС может поставляться заводом в виде одного транспортабельного блока (без обшивки и изоляции) или в виде россыпи (узлов, пакетов, связок). Комплектация включает в себя КИП, арматуру и гарнитуру в пределах котла, а также лестницы.

Наименование	Значение
Вид расчетного топлива	Array
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2)	до 2,25 (22,5)
Расчетный КПД (топливо №1), %	83
Габариты транспортабельного блока, LxBxH, мм	топочный блок 4540х3170х3820; конвективный блок 4520х3170х1410
Габариты компоновки, LxBxH, мм	8560х5465х9695
Масса котла без топки (транспортабельного блока котла), кг	топочный блок 4717; конвективный блок 5384; воздухоподогреватель 1х5330
Масса котла без топки (в объеме заводской поставки), кг	20898 (40518)
Вид поставки	В сборе и россыпью
Расход расчетного топлива (топливо №2), кг/ч	3140
Расход расчетного топлива (топливо №1) , кг/ч	2100
Срок изготовления	30
Вид сжигаемого топлива	Array
Теплопроизводительность, ГКал/ч	10
Теплопроизводительность, МВт	11,63
Температурный график воды, °С	70-150

Чертежи отсутствуют.

Поверхности нагрева/Трубная система котла КВ-ТС-10-150П (КВ-Р-11,63-150ПВ):
- Блок топочный (экранные трубы)
- Блок конвективный (конвективные секции, полусекции)
- Коллектора

Арматура для КВ-ТС-10-150П:

Наименование	Количество
Болт М24x90.56	16
Вентиль Ду6 Ру100 1213-6-0 ТУ 108-984-80	10
Гайка АМ 24.25 III.4 ГОСТ 9064-75	16
Задвижка с эл.приводом Ду150 Ру 25 30с999нж	2
Клапан запорный Ду20 Ру25	26
Фланец 150-25	2
Шайба 24.02	16
