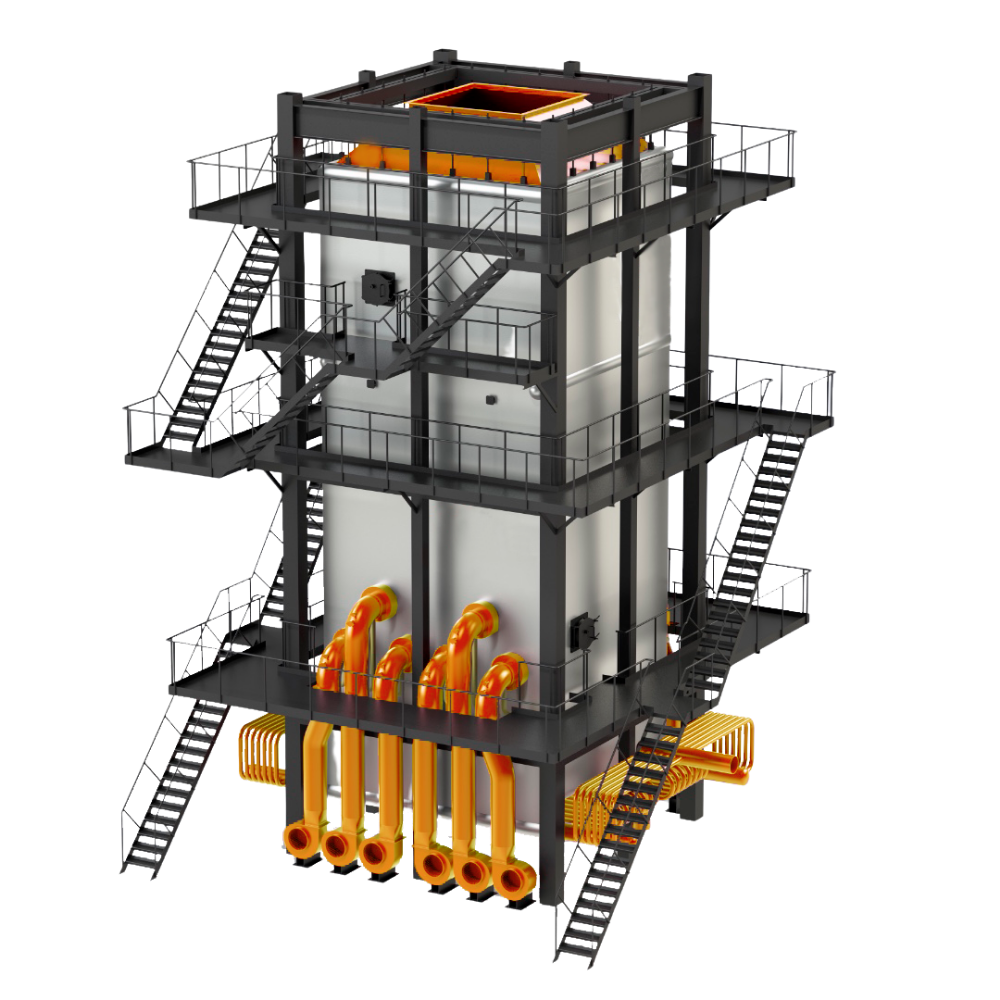

Котёл ПТВМ-50 (КВ-ГМ-58,2-150)

Котёл ПТВМ-50 (КВ-ГМ-58,2-150)
  • Давление
    2,25 МПа
  • Производительность
    58,2 МВт
  • Температура
    70-150 С
  • Отапливаемая площадь
    м2
Добавить в заказ Запросить стоимость
Водогрейные котлы модели ПТВМ-50 (или КВ-ГМ-58,2-150) состоят из блока котла и газомазутной горелки.

Блок котла — жаропрочная конструкция, собранная на опорной раме. Включает в себя топочную камеру и трубную систему с конвективной поверхностью нагрева. Внешние поверхности блока котла КВ-ГМ защищены стальной обшивкой и теплоизоляционными матами из минеральной ваты.

Сжигание топлива происходит с помощью газомазутной горелки типа РГМГ. Котел ПТВМ-50 поставляется заводом россыпью (узлы, пакеты, связки). Комплектация включает в себя контрольно-измерительные приборы (КИП), арматуру и гарнитуру в пределах котла, а также лестницы и площадки обслуживания.

Котельные с водогрейными котлами ПТВМ-50 комплектуются вентиляторами ВДН, дымососами ДН, золоуловителями и автоматикой безопасности.

Наименование Значение
Вид расчетного топлива Array
Расчетный КПД (топливо №1), % 92
Расчетный КПД (топливо №2), % 91
Габариты компоновки, LxBxH, мм 7980х9100х14534
Масса котла без топки (транспортабельного блока котла), кг россыпью
Масса котла без топки (в объеме заводской поставки), кг 86532 (111033)
Вид поставки Россыпью
Вид сжигаемого топлива Array
Теплопроизводительность, ГКал/ч 50
Теплопроизводительность, МВт 58,2
Температурный график воды, °С 70-150
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) 1,0-2,25 (10-22,5)
Расход расчетного топлива (топливо №1) , кг/ч (м3/ч - для газа и жидкого топлива) 6780
Расход расчетного топлива (топливо №2), кг/ч (м3/ч - для газа и жидкого топлива) 6340

Чертежи отсутствуют.

  • Поверхности нагрева/Трубная система котла ПТВМ-50 (КВ-ГМ-58,2-150):
    • Блок топочный (экранные трубы)
    • Блок конвективный (конвективные секции, полусекции)
    • Коллектора
  • Арматура для котла ПТВМ-50:
    Наименование Количество
    Вентиль 998-20-0 37
    ЗЗУ-4-700 4
    Кран КРС 80х16-6шт. 12
    МЭО-100-25-0,25Н-68-8шт. 16
    Кран КШП Ду 20 02002500.00 8
    Кран КШП Ду 25 0250250.00 8
    Вентиль 840-50-Э 1
    Вентиль 838-65-0 3
    Вентиль 588-10-0 2
