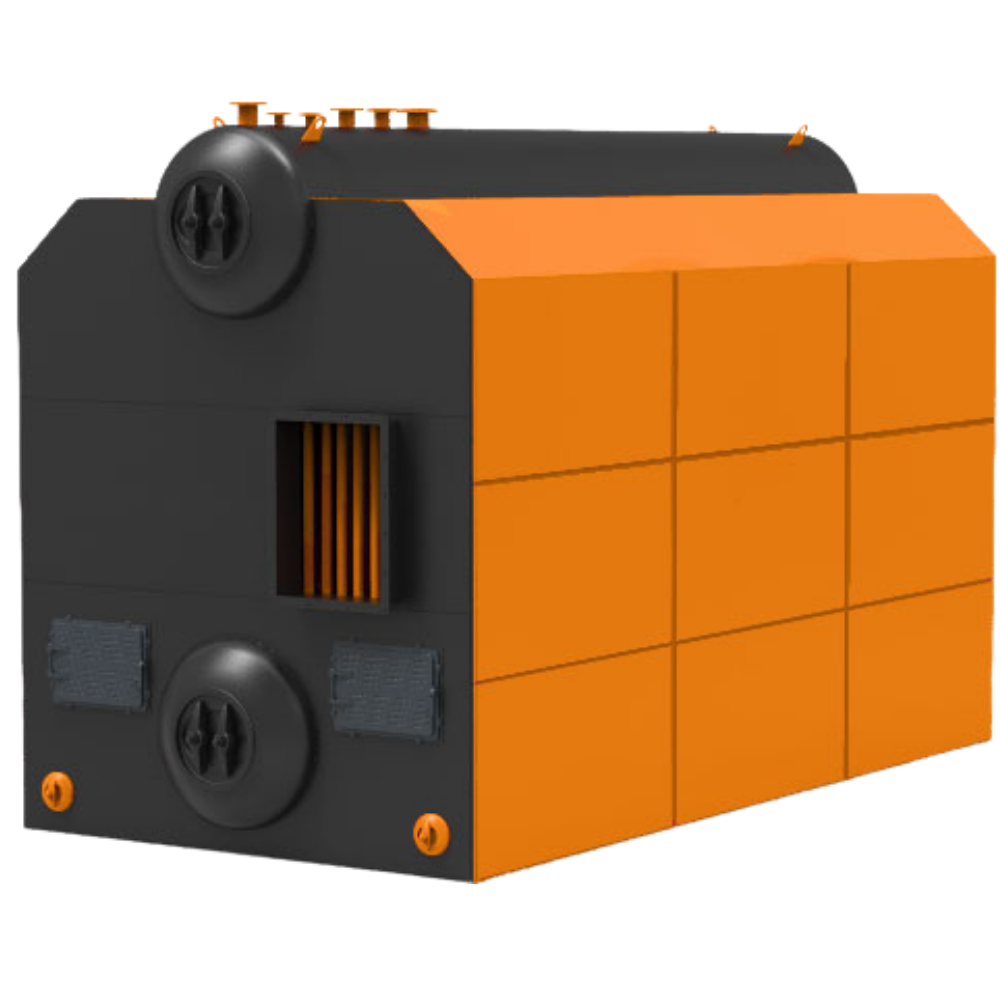

Паровой котел КЕ-2,5-14-О (Е-2,5-1,4ОИ)

Паровой котел КЕ-2,5-14-О (Е-2,5-1,4ОИ)
  • Паропроизводительность
    2,5 т/ч
  • Давление
    1,3 МП
  • Мощность
    2,150 Гкал/ч
  • Вид топлива
    Многотопливные
Скачать опросный лист Добавить в заказ Запросить стоимость
Котёл КЕ-2,5-14-О(Е-2,5-1,4ОИ) — многотопливный паровой водотрубный агрегат с естественной циркуляцией. Котельная ячейка котла состоит из следующих компонентов: трубной системы блока котла в изоляции, топки и вспомогательного тягодутьевого оборудования, питательных насосов, золоуловителя, дымовой трубы. Кроме того, блок котла выполнен со съёмной декоративной обшивкой. Конвективная поверхность образована верхним и нижним барабаном котла. Они расположенными на одной вертикальной оси и соединены пучком труб. Данный котел может быть оснащен устройством возврата уноса, которое, с помощью эжекторов, направляет осадок в топку для дожигания. Это сопровождается системой острого дутья, создающей газовые вихри в топочных камерах для эффективной сепарации и циркуляции уноса. Процесс уменьшает химический недожог и повышает эффективность сжигания мелкой фракции топлива. Воздух для системы возврата уноса и острого дутья подается высоконапорным вентилятором типа ВВУ. Котёл КЕ-2,5-14-О(Е-2,5-1,4ОИ) поставляется заказчику в виде одного транспортабельного блока, включая комплектацию КИП, арматуру и гарнитуру, лестницы и площадки.
Наименование Значение
Тип котла Паровой
Вид расчетного топлива Array
Паропроизводительность, т/ч 2,5
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) 1,3 (13,0)
Температура пара на выходе, °С насыщ. 194
Температура питательной воды, °С 100
Расчетный КПД (топливо №1), % 77
Габариты транспортабельного блока, LxBxH, мм 4190х2590х3980
Габариты компоновки, LxBxH, мм 6890х3890х5055
Масса котла без топки (транспортабельного блока котла), кг 8961
Масса котла без топки (в объеме заводской поставки), кг 11670
Вид поставки В сборе
Расход расчетного топлива (топливо №1), кг/ч 1125

Чертежи отсутствуют.

  • Блок парового котла КЕ-25-24-250С(ТЧЗМ)
    • ✔ Барабан верхний котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • ✔ Барабан нижний котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • ✔ Поверхности нагрева
    • ✔ Трубная система котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р):
    • Экранные трубы КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р) (боковые экраны)
    • Конвективные (кипятильные) трубы / Конвективный пучок КЕ-25-24-350 С (ТЧЗМ)
    • Опускные и перепускные трубы КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Нижние коллекторы КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Система возврата уноса и острого дутья котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Пароперегреватель котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
  • Приборы безопасности для КЕ-25-24-350С(ТЧЗМ) (Е-25-2,4-350Р)
    Клапан пружинный предохранительный Ду80 Ру64 Рр18-28 Т-32МС-2 - 2 шт Накладка силовая с петлей крепления - 3 шт Опора для ГУВ - 1 шт Сопло - 1 шт Трубка - 1 шт Трубка манометра - 1 шт Указатель уровня Ду10 Ру25 - 2 шт Указатель уровня Ду20 Ру64 Т-30б - 1 шт Ящик с мелкими деталями (КЕ-25-24-350С, КЕ-25-24-350 МТД-ГМ) - 1 шт
  • Прочие изделия:
    • Лестница котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Перегородка чугунная для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Лаз для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Люк для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Люк обдувочный (лючок для обдувки) для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
    • Установка ГУВ для котла КЕ-25-24-350 С (ТЧЗМ) (Е-25-2,4-350Р)
  • Дополнительная комплектация:
    • Блок котла в обшивке и изоляции
    • Лестницы и площадки
    • Арматура и КИП
    • Предтопок скоростного горения
