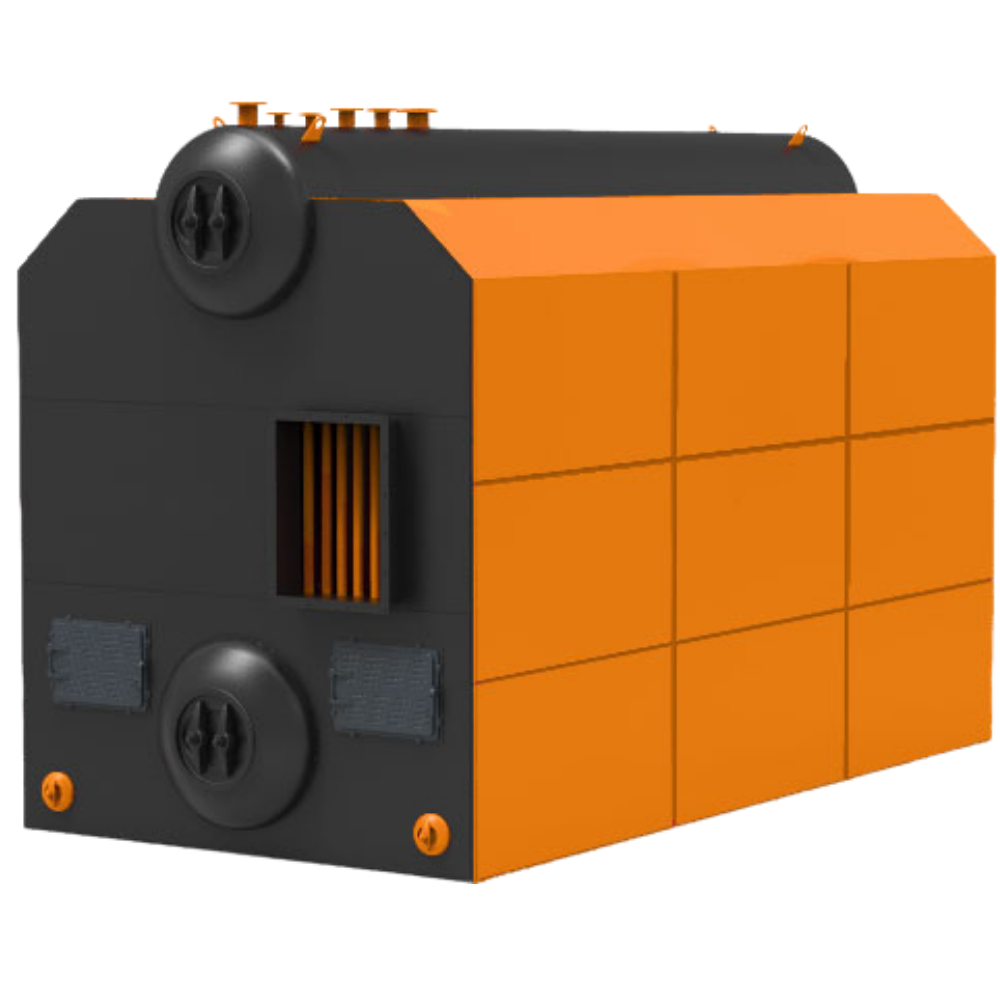

Паровой котел КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)

Котёл КЕ-10-24-250С (ТЛЗМ) — паровой водотрубный агрегат с естественной циркуляцией, работающий на каменном и буром угле.

Достоинство

Котельная ячейка котла состоит из следующих компонентов: трубной системы блока котла в изоляции, топки и вспомогательного тягодутьевого оборудования, питательных насосов, золоуловителя, дымовой трубы. Кроме того, блок котла выполнен со съёмной декоративной обшивкой. Конвективная поверхность образована верхним и нижним барабаном котла. Они расположенными на одной вертикальной оси и соединены пучком труб. Котёл КЕ-10-24-250С (ТЛЗМ) (Е-10-2,4-250Р) может быть оснащен устройством возврата уноса, которое, с помощью эжекторов, направляет осадок в топку для дожигания. Это сопровождается системой острого дутья, создающей газовые вихри в топочных камерах для эффективной сепарации и циркуляции уноса. Процесс уменьшает химический недожог и повышает эффективность сжигания мелкой фракции топлива. Воздух для системы возврата уноса и острого дутья подается высоконапорным вентилятором типа ВВУ.

Оснащение

Дополнительно данный котел может быть оснащен топкой ТЛЗМ 2-1,87/3,0, батарейным циклоном ЦБ-49, системой топливоподачи и шлакозолоудаления, вентилятором ВДН-10-1000 и дымососом ДН-10-1500, блочными водоподготовительными установками, фильтрами для воды, термическими деаэраторами, теплообменными устройствами и насосами, а также комплектами автоматики твердотопливных котлов ДКВр, КЕ с топкой ПМЗ-РПК/ТЛЗМ/ТЧЗМ.

Поставляется заказчику в виде одного транспортабельного блока, включая комплектацию КИП, арматуру и гарнитуру, лестницы и площадки.
Наименование Значение
Тип котла Паровой
Вид расчетного топлива Array
Паропроизводительность, т/ч 10
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) 2,3(23,0)
Температура пара на выходе, °С насыщ. 250
Температура питательной воды, °С 100
Расчетный КПД (топливо №1), % 82
Габариты транспортабельного блока, LxBxH, мм 6800х3220х3980
Габариты компоновки, LxBxH, мм 8710х5235х5280
Масса котла без топки (транспортабельного блока котла), кг 14400
Масса котла без топки (в объеме заводской поставки), кг 17715
Вид поставки В сборе
Срок изготовления, дней 30
Расход расчетного топлива (топливо №1), кг/ч 1140
Расход расчетного топлива (топливо №2, м3/ч) 2250

Чертежи отсутствуют.

  • Блок парового котла КЕ-10-24-250С(ТЛЗМ)
    • ✔ Барабан верхний котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
    • ✔ Барабан нижний котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
    • ✔ Поверхности нагрева
    • ✔ Трубная система котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р):
    • Экранные трубы КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р) (боковые экраны)
    • Конвективные (кипятильные) трубы / Конвективный пучок КЕ-10-24-250С(ТЛЗМ)
    • Опускные и перепускные трубы КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
    • Нижние коллекторы КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
    • Система возврата уноса и острого дутья котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
    • Пароперегреватель котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
  • Прочие изделия:
    • Лестница котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
    • Перегородка чугунная для котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
    • Лаз для котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
    • Люк для котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
    • Люк обдувочный (лючок для обдувки) для котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
    • Установка ГУВ для котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
  • Дополнительная комплектация:
    • Блок котла в сборе (без обшивки и изоляции)- 1шт
    • Лестницы и площадки - 1 компл.
    • Дополнительная комплектация котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р):
    • Автоматика для котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
    • Арматура для котла КЕ-10-24-250С(ТЛЗМ) (Е-10-2,4-250Р)
