Паровой котел КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)

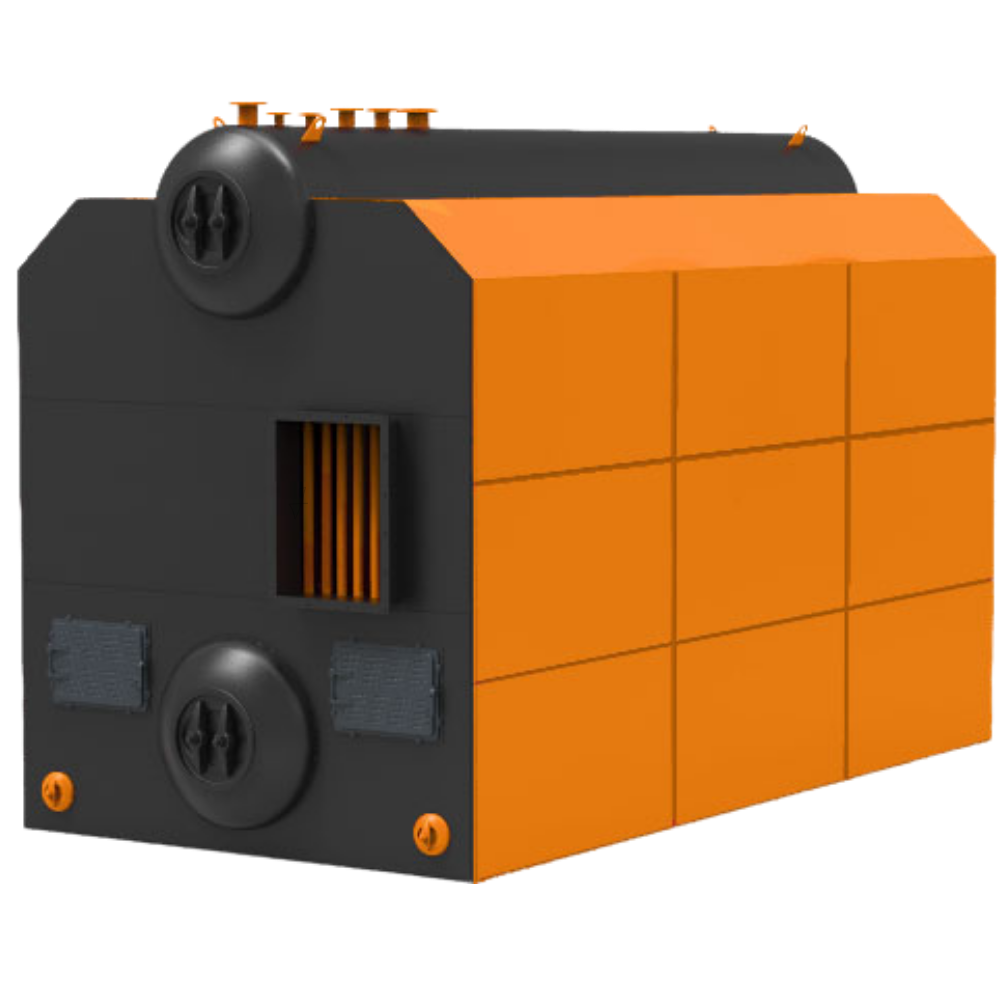

Котёл КЕ-10-14С-О (ПТЛ-РПК) (Е-10-1,4Р) — паровой водотрубный агрегат с естественной циркуляцией, работающий на каменном и буром угле. Котельная ячейка котла состоит из следующих компонентов: трубной системы блока котла в изоляции, топки и вспомогательного тягодутьевого оборудования, питательных насосов, золоуловителя, дымовой трубы. Кроме того, блок котла выполнен со съёмной декоративной обшивкой. Конвективная поверхность образована верхним и нижним барабаном котла. Они расположенными на одной вертикальной оси и соединены пучком труб. Котёл КЕ-10-14С-О (ПТЛ-РПК) (Е-10-1,4Р) может быть оснащен устройством возврата уноса, которое, с помощью эжекторов, направляет осадок в топку для дожигания. Это сопровождается системой острого дутья, создающей газовые вихри в топочных камерах для эффективной сепарации и циркуляции уноса. Процесс уменьшает химический недожог и повышает эффективность сжигания мелкой фракции топлива. Воздух для системы возврата уноса и острого дутья подается высоконапорным вентилятором типа ВВУ. Поставляется заказчику в виде одного транспортабельного блока, включая комплектацию КИП, арматуру и гарнитуру, лестницы и площадки. Дополнительно данный котел может быть оснащен топкой ПТЛ-РПК-2-2,66-2,44, батарейным циклоном ЦБ-49, системой топливоподачи и шлакозолоудаления, вентилятором ВДН-10-1000 и дымососом ДН-10-1500, блочными водоподготовительными установками, фильтрами для воды, термическими деаэраторами, теплообменными устройствами и насосами, а также комплектами автоматики твердотопливных котлов ДКВр, КЕ с топкой ПМЗ-РПК/ТЛЗМ/ТЧЗМ.
Наименование Значение
Тип котла Паровой
Вид расчетного топлива Array
Паропроизводительность, т/ч 10
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) 1,3(13,0)
Температура пара на выходе, °С насыщ. 194
Температура питательной воды, °С 100
Расчетный КПД (топливо №1), % 82
Габариты транспортабельного блока, LxBxH, мм 6800х3220х3980
Габариты компоновки, LxBxH, мм 8710х5235х5120
Масса котла без топки (транспортабельного блока котла), кг 19850
Масса котла без топки (в объеме заводской поставки), кг 20942
Вид поставки В сборе
Срок изготовления, дней 30
Расход расчетного топлива (топливо №1), кг/ч 1140
Расход расчетного топлива (топливо №2, м3/ч) 2250

Чертежи отсутствуют.

  • Блок парового котла КЕ-10-14С-О(ПТЛ-РПК)
    • ✔ Барабан верхний котла КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
    • ✔ Барабан нижний котла КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
    • ✔ Поверхности нагрева
    • ✔ Трубная система котла КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р):
    • Экранные трубы КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р) (боковые экраны)
    • Конвективные (кипятильные) трубы / Конвективный пучок КЕ-10-14С-О(ПТЛ-РПК)
    • Опускные и перепускные трубы КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
    • Нижние коллекторы КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
    • Система возврата уноса и острого дутья котла КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
  • Приборы безопасности для КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
    Клапан предохранительный Ду50 Ру16 Б 2301 ТУ 24.155-98 - 2 шт Накладка силовая с петлей крепления - 4 шт Опора для ГУВ - 1 шт Сопло - 1 шт Указатель уровня ДУ10 РУ25 - 1 шт Указатель уровня ДУ10 РУ25 - 1 шт Ящик с мелкими деталями (КЕ-6,5-14С-О, КЕ-6,5-14С-О с ПТЛ-РПК, КЕ-10-14С-О, КЕ-10-14СО с ПТЛ-РПК, КЕ-10-14С-О рос.) - 1 шт
  • Дополнительная комплектация:
    • Блок котла в сборе (без обшивки и изоляции)- 1шт.
    • Лестницы и площадки - 1 компл.
    • Автоматика для котла КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
    • Арматура для котла КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
  • Прочие изделия:
    • Лестница котла КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
    • Перегородка чугунная для котла КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
    • Лаз для котла КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
    • Люк для котла КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
    • Люк обдувочный (лючок для обдувки) для котла КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
    • Установка ГУВ для котла КЕ-10-14С-О(ПТЛ-РПК) (Е-10-1,4Р)
