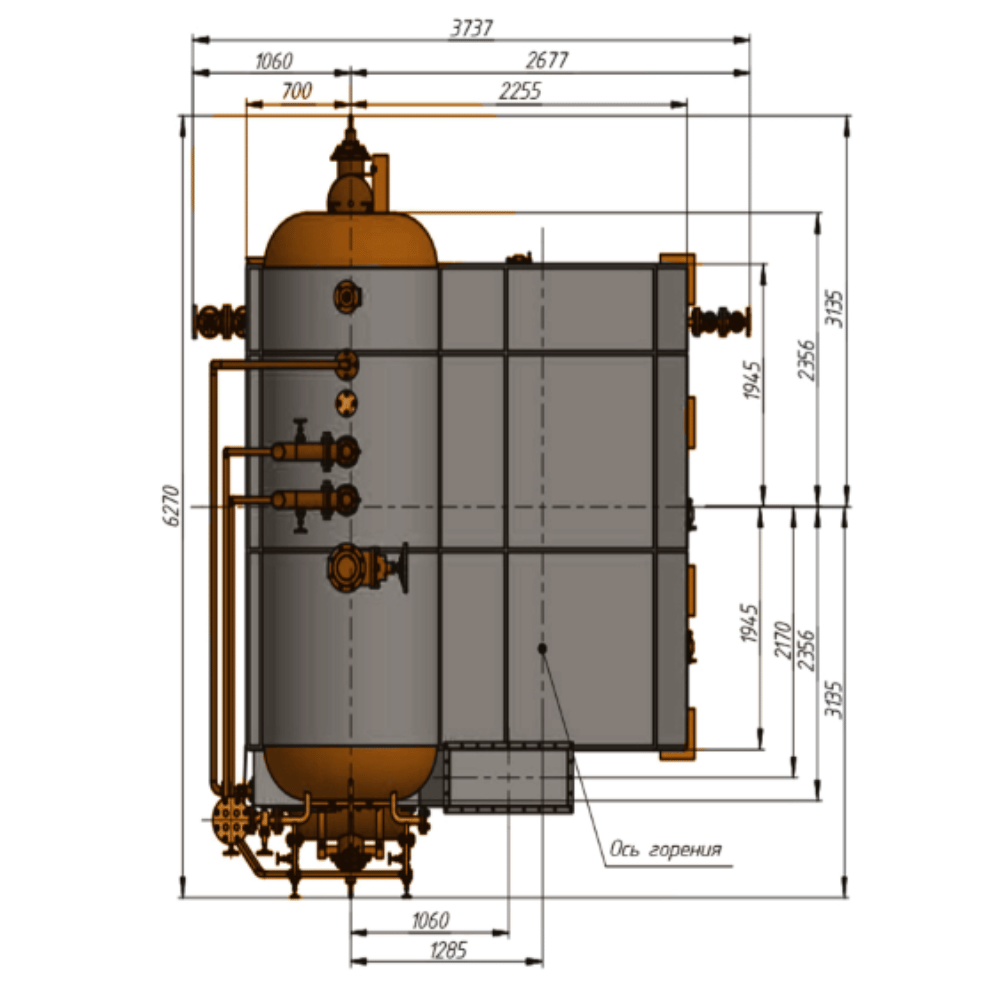

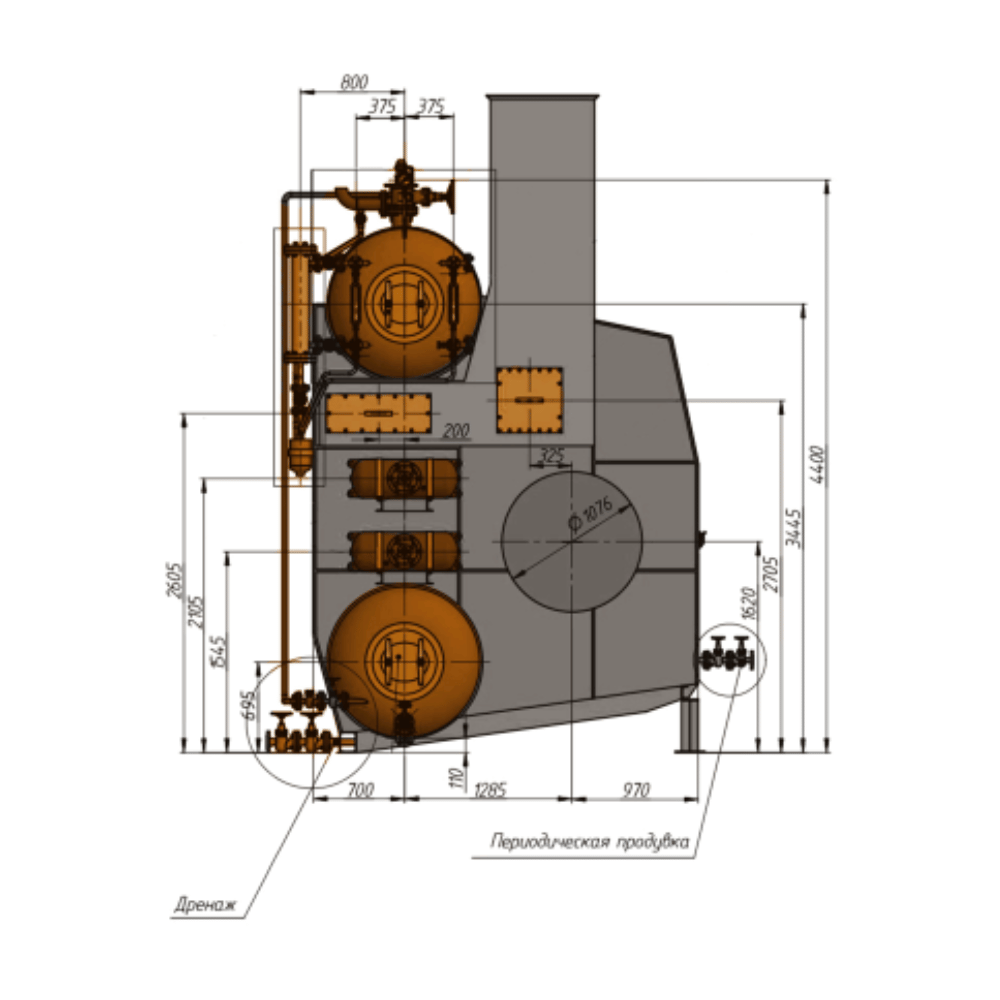

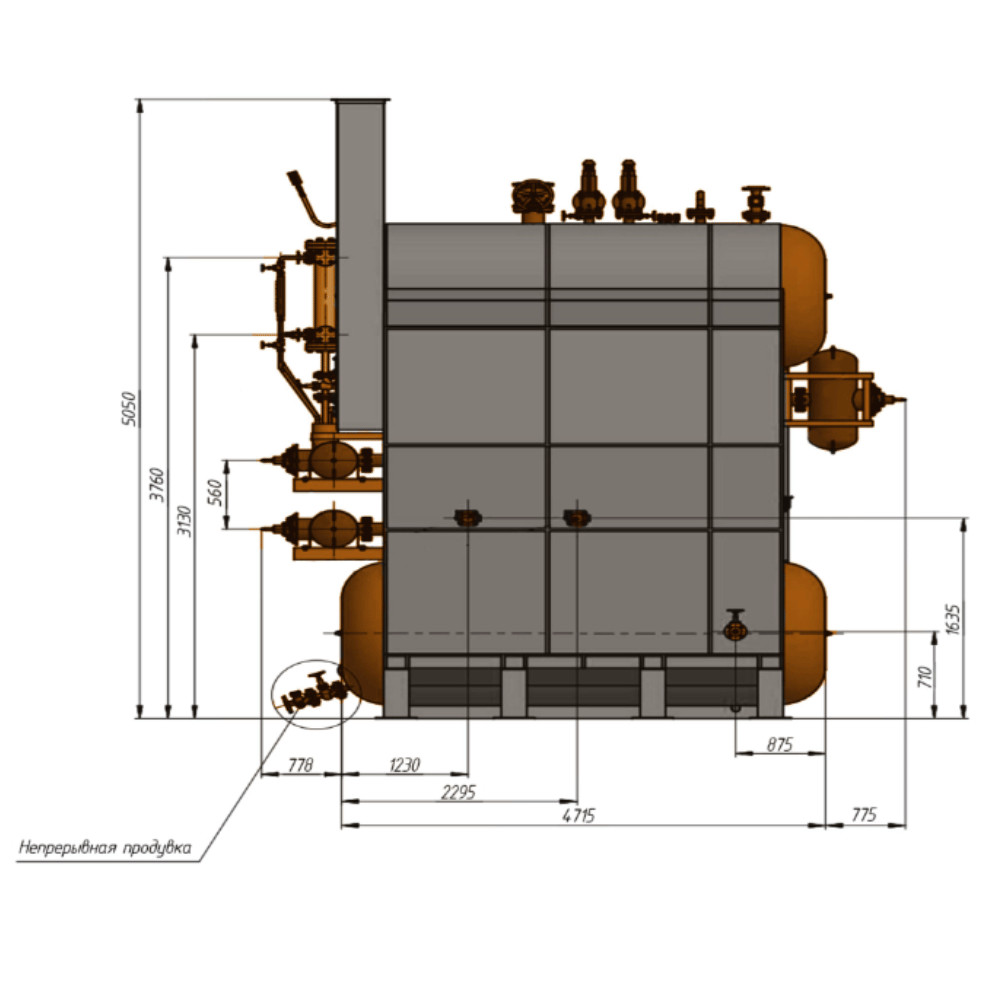

Паровой котел ДЕ-10-24ГМ-О (Е-10-2,4ГМ)
-
Паропроизводительность10 т/ч
-
Давление1,3 МП
-
Мощность8,598 Гкал/ч
-
Вид топливаГаз; Жидкое топливо
Котел ДЕ-10-24ГМ-О — это паровой водотрубный агрегат с естественной циркуляцией, работающий на жидком топливе и природном газе.
Устройство
Котельная ячейка котла состоит из следующих компонентов: трубной системы блока котла в изоляции, горелки, а также вспомогательного тягодутьевого оборудования, питательных насосов, золоуловителя, дымовой трубы. Конвективная поверхность образована верхним и нижним барабаном котла, расположенными на одной вертикальной оси и соединенными пучком труб. Система сжигания топочного мазута и природного газа осуществляется с применением газомазутной горелки ГМ.Оснащение
Поставка котла ДЕ-10-24ГМ-О поставляется с предохранительной и запорной арматурой, а также контрольно-измерительными приборами. Этот котел поставляется в виде одного транспортабельного блока. Для обеспечения надежной и эффективной работы, котельные, оснащенные котлами ДЕ-10-24ГМ-О, дополняются вентиляторами ВДН-10-1000 и дымососами ДН-10-1500, блочными водоподготовительными установками ВПУ, фильтрами для очистки и умягчения воды, термическими деаэраторами типа ДА, теплообменными устройствами, экономайзерами стальными БВЭС-III-2 или чугунными ЭБ-2-236, насосами и комплектами автоматики с системой управления и безопасности газомазутных котлов ДЕ, ДКВр, КЕ, ДСЕ.Наименование | Значение |
---|---|
Тип котла | Паровой |
Вид расчетного топлива | Array |
Паропроизводительность, т/ч | 10 |
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3(13,0) |
Температура пара на выходе, °С | насыщ. 221 |
Температура питательной воды, °С | 100 |
Расчетный КПД (топливо №1), % | 93 |
Расчетный КПД (топливо №2), % | 91 |
Расход расчетного топлива (топливо №1) , м3/ч | 710 |
Расход расчетного топлива (топливо №2), м3/ч | 671 |
Габариты транспортабельного блока, LxBxH, мм | 5800х3030х4040 |
Габариты компоновки, LxBxH, мм | 6575х4050х5050 |
Масса котла без топки (транспортабельного блока котла), кг | 19110 |
Масса котла без топки (в объеме заводской поставки), кг | 20260 |
Вид поставки | В сборе |
Срок изготовления, дней | 30 |
-
Блок парового котла ДЕ-10-24ГМ-О
- ✔ Барабан верхний котла ДЕ-10-24ГМ-О (Е-10-2,4ГМ)
- ✔ Барабан нижний котла ДЕ-10-24ГМ-О (Е-10-2,4ГМ)
- ✔ Поверхности нагрева
- ✔ Трубная система котла ДЕ-10-24ГМ-О (Е-10-2,4ГМ):
- Экранные трубы ДЕ-10-24ГМ-О (Е-10-2,4ГМ)
- Конвективные (кипятильные) трубы / Конвективный пучок ДЕ-10-24ГМ-О (Е-10-2,4ГМ)
- Пароперегреватель котла ДЕ-10-24ГМ-О (Е-10-2,4ГМ)
-
Арматура и водоуказательные приборы к котлу ДЕ-10-24ГМ-О (Е-10-2,4ГМ)Клапан запорный Dy20 Py25 - 9 шт Клапан (вентиль) Ду50 Pу40 15с22нж - 4 шт Клапан обратный Ду32 Ру100 3С-6-3 - 1 шт Клапан обратный поворотный Ду50 Ру40 19с53нж КОП 50-40 - 2 шт Клапан регулирующий Ду50 Ру100 Т-33Б - 1 шт Кран шаровой Ду150 Ру40 КШЗФ - 1 шт Фланец 50а-(16-25) - 11 шт Фланец 150-25 - 1 шт Крепеж в ящике (ДЕ10-24ГМ-0) - 1 шт Сопло - 1 шт Прокладка - 2 шт Опора - 1 шт Колонка уровнемерная - 1 шт Указатель уровня Dy10 Py25 - 2 шт Кран шаровой фланцевый Ду25 Ру25 Тпр=250°С КШФ - 2 шт Клапан предохранительный Dy50 Py40 (dс=48) - 2 шт Фланец 25-25 - 2 шт Крышка - 3 шт Трубка манометра - 1 шт Стопор - 3 шт Прокладка - 2 шт Прокладка - 3 шт Патрон - 3 шт Манометр МП4-У У2-4МПа-1,5 - 2 шт Вентиль трехходовой Ду10 Ру140 1093-10-0 - 2 шт Фланец 100-16 - 2 шт Прокладка - 2 шт
-
Дополнительная комплектация:
- Блок котла в сборе (в обшивке и изоляции) - 1шт
- Лестницы и площадки - 1 компл.
- Горелка ГМ-7
- Экономайзер чугунный ЭБ-2-236
- Экономайзер водяной стальной БВЭС-III-2
- Дымосос ДН-10-1500
- Вентилятор ВДН-10-1000
- Автоматика для котла ДЕ-10-24ГМ-О (Е-10-2,4ГМ)
- Арматура для котла ДЕ-10-24ГМ-О (Е-10-2,4ГМ)
-
Прочие изделия
- Лестница котла ДЕ-10-24ГМ-О (Е-10-2,4ГМ)
- Люк для котла ДЕ-10-24ГМ-О (Е-10-2,4ГМ)
- Перегородка для котла ДЕ-10-24ГМ-О (Е-10-2,4ГМ)
- Парасепарационное устройство для котла ДЕ-10-24ГМ-О (Е-10-2,4ГМ)
- Аппарат обдувки для котла ДЕ-10-24ГМ-О (Е-10-2,4ГМ)
