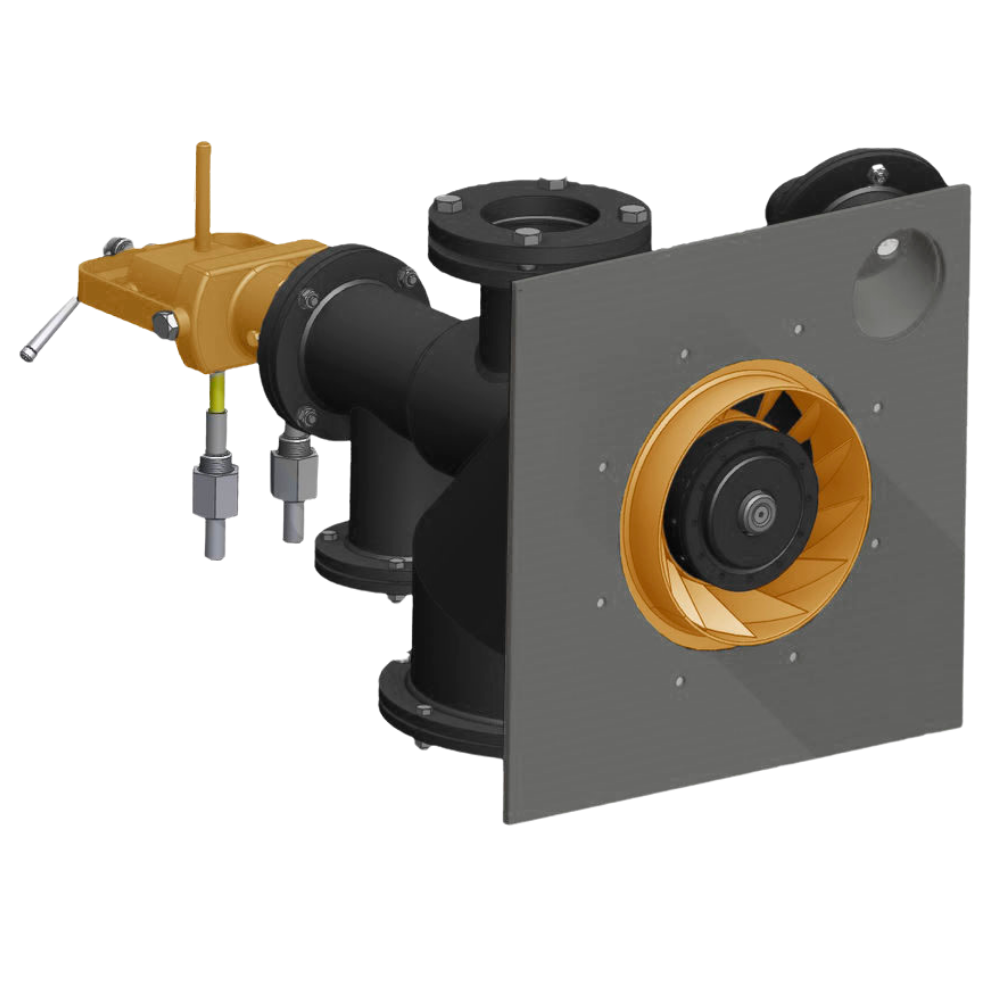

Горелка жидкотопливная ротационная РМГ-3 / РМГ-3п

Горелка жидкотопливная ротационная РМГ-3 / РМГ-3п
  • Длина факела
    2,2 м
  • Номинальная тепловая мощность
    3,5 МВт
  • Номинальный расход жидкого топлива при QcH=40,53 МДж/кг (9680 ккал/кг)
    310 кг/ч
Добавить в заказ Запросить стоимость
Основными узлами мазутных горелок РМГ-3 / РМГ-3п являются: ротационная форсунка, воздушный короб, воздухонаправляющее устройство вторичного воздуха и воздушный короб. Ротационная форсунка Р-200, осуществляющая распыливание жидкого топлива, состоит из следующих основных элементов: распыливающего и топливоподводящего устройств, вентилятора первичного воздуха, корпуса, ходовой части и привода. Распыливающее устройство форсунки Р-200 состоит из распыливающего стакана, закрепленного на валу форсунки шпонкой и фиксируемого питателем, и сопла первичного воздуха, с установленным в нем завихритслем первичного воздуха. Внутренняя поверхность стакана образована двумя усеченными конусами. Сопло первичного воздуха образовано наружной поверхностью стакана и коническим насадком. Завихритель первичного воздуха — осевого типа, с профильными лопатками, установленными под углом 30° к оси горелки РМГ-3 / РМГ-3п; . Воздух к завихрителю поступает от вентилятора первичного воздуха, установленного на валу форсунки. Воздух на всасывание подается патрубком из общего короба. Топливоподводящее устройство форсунки Р-200 состоит из встроенных в форсунку топливного насоса, отсечных топливных клапанов и уплотнения. Топливо от насоса поступает в распыливающий стакан, проходя внутри полого вала и через топливные каналы питателя. На хвостовике вала форсунки устанавливается уплотнение для предотвращения протечек топлива между концом вала и корпусом клапана-отсекателя. Топливный насос приводится в действие от вала форсунки Р-200 через червячную персдачу. Привод вала форсунки осуществляется от электродвигателя через клиноременную передачу. Воздухонаправляющее устройство вторичного воздуха состоит из осевого завихрителя с прямыми лопатками, установленными под углом 40° к оси горелки, диффузора и конусного стабилизатора, установленного на выходе из горелки. Горелки данного типа, за счет высококачественного распыливания жидкого топлива, обеспечивают высокую степень его сгорания, тем самым увеличивая кпд котельной установки в целом. Горелки РМГ обладают высокой степенью надежности и ремонтопригодности, просты в эксплуатации. Для котлов малой и средней мощности, работающих на  мазуте, дизельном и печном топливе,  горелки данного типа являются самым эффективным решением для организации топочного процесса. Особенность ротационных горелок заключается в технологии получения топливной смеси перед введением в камеру сгорания. Конструкция горелки включает в себя специальный ротор, благодаря высокоскоростному вращению которого на стенках топливного стакана образуется тончайшая топливная пленка. Она сталкивается с первичным воздухом, и полученная смесь попадает в камеру сгорания. Использование ротационного метода подготовки горючей смеси позволяет разбивать топливо на мельчайшие частицы и обеспечивает его эффективное сгорание.
Наименование Значение
Масса, кг 126
Номинальная тепловая мощность, МВт 3,5
Коэффициент рабочего регулирования, не менее 4
Номинальное давление жидкого топлива, (за блоком клапанов), кПа 80±10
Номинальный расход жидкого топлива при QcH=40,53 МДж/кг (9680 ккал/кг), кг/ч 310
Кинематическая вязкость жидкого топлива перед горелкой мм2/сек, не более 44
Температура воздуха перед горелкой, °С От 10 до 40
Электродвигатель форсунки: - потребляемая мощность, кВт, не более - частота вращения (синхронная), мин -1 - номинальное напряжение питания, 3 фазы, 50 Гц, В 1.5 3000 380
Номинальное напряжение питания электромагнитов привода заслонки и блока клапанов (50 Гц), В 220
Габаритные размеры, мм, не более - длина х ширина х высота 755x720x870
Топливо Мазут ГОСТ 10585-75; Дизельное ГОСТ 305-82; Печное бытовое ТУ 38-101656-87.

Чертежи отсутствуют.

  • Запасные части к горелке РМГ-3 / РМГ-3п
    • Воздуховод к горелочному блоку;
    • Патрубок к форсунке;
    • Комплект завихрителей;
    • Воздушный короб РМГ без завихрителя воздуха.
