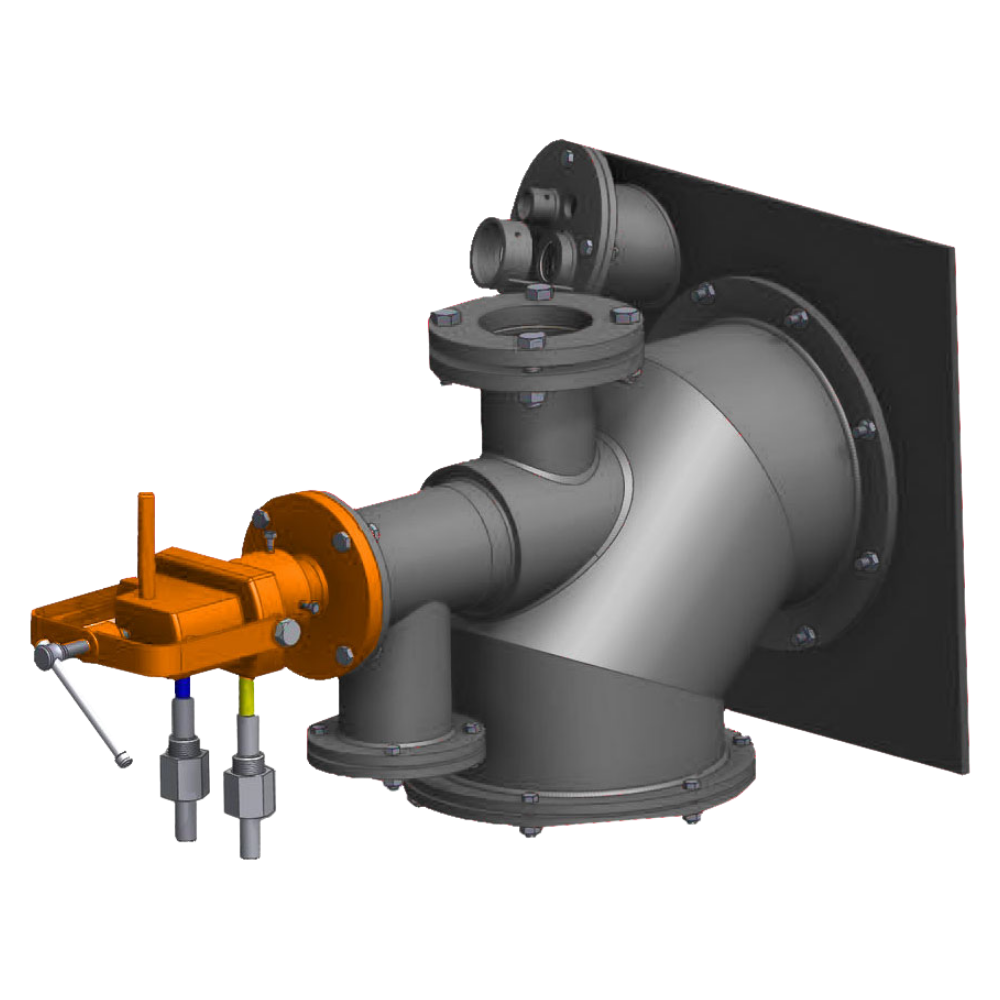

Горелка газомазутная ГМГ-1,5

Горелки ГМГ-1,5 выпускаются правого и левого направления вращения воздуха. Правым считается направление вращения воздуха по часовой стрелке, если смотреть на горелку с фронта котла, левым – против движения часовой стрелки.

Устройство и принцип работы

Основными элементами горелки ГМГ-1,5 являются: паромеханическая форсунка, газовоздушная часть, лопаточный завихритель первичного воздуха, лопаточный завихритель вторичного воздуха, фланец.

Паромеханическая быстросъёмная форсунка служит для распыливания жидкого топлива в горелке и состоит из топливного ствола, паровой трубы, топливного завихрителя, парового завихрителя, распределительной шайбы, накидной гайки, корпуса, фланца, скобы и винта.

Топливный ствол и паровая труба закреплены на корпусе, при этом топливный ствол располагается концентрично внутри паровой трубы.

Жидкое топливо по топливному штуцеру и пар по паровому штуцеру, подаются в топливный и паровой каналы фланца и дальше в одноименные каналы в корпусе. Из корпуса жидкое топливо попадает в топливный ствол, а пар - в кольцевой канал между наружной поверхностью топливного ствола и внутренней поверхностью паровой трубы.

В распыливающей головке, которую образуют топливный завихритель, паровой завихритель, распределительная шайба и накидная гайка жидкое топливо через отверстия распределительной шайбы поступает в кольцевой канал топливного завихрителя и далее, по тангенциальным каналам, попадает в камеру завихрения, приобретая поступательно-вращательное движение. Выходя из сопла топливного завихрителя в виде пленки, жидкое топливо распадается на мелкие капли, образуя конус распыла.

Паровой завихритель имеет тангенциальные каналы для закручивания парового потока, камеру завихрения и выходное отверстие.

Пар, выходя закрученным потоком рядом с соплом топливного завихрителя, участвует в процессе распыливания топлива.

Направление закрутки топлива и пара предусмотрено в одну сторону.

Направление закрутки топлива и пара противоположно закрутке воздуха.

Рабочей поверхностью распределительной шайбы является поверхность, к которой примыкает топливный завихритель. Необходимая плотность между распыливающими деталями достигается за счёт высокой чистоты прилегающих поверхностей.

Для сохранения характеристик форсунки в течение срока эксплуатации и уменьшения износа, топливный завихритель, паровой завихритель и распределительная шайба изготавливаются из стали ХВГ с последующей термообработкой. Проточные и уплотняющие поверхности имеют высокую чистоту обработки.

Регулировать глубину вхождения распыливающей головки форсунки относительно воздушного завихрителя и ориентировать форсунку (менять угол) относительно оси горелки или топки при проведении пусконаладочных работ позволяет крепление фланца.

Двухзонное воздухонаправляющее устройство с зонами первичного и вторичного воздуха и газораспределительная часть входят в состав газовоздушной части.

Зона первичного воздуха служит для подвода части воздуха (в виде закрученного потока) к корню факела и состоит из подводящей части и лопаточного завихрителя тангенциально-аксиального типа с прямыми лопатками, установленными под углом 60°.

Зона вторичного (основного) воздуха представляет собой колено трубопровода с углом 90°, в концевой части которого находится лопаточный завихритель вторичного воздуха с прямыми лопатками, установленными под углом 45°.

Газораспределительная часть расположена между первичной и вторичной воздушными зонами и состоит из газовых насадок: насадка-шайба, подающая газ в осевом направлении к первичному воздуху и насадка-кольцо, подающая газ в радиальном направлении к вторичному воздуху.

У горелки ГМГ-1,5 закрутка первичного и вторичного воздуха в одну сторону.

Фланец (монтажная плита) служит для крепления горелки на котле. На фланце также имеется стакан, предназначенный для установки запально-защитного устройства, гляделки и фотодатчика.

Установка горелок ГМГ-1,5 производится при монтаже котла.
