Горелки газовые Г-1,0
  • Тепловая мощность горелки
    0,93±0,05 МВт
  • Номинальный расход природного газа при Qph=33,3 МДж/м3 (7960 ккал/м3), м3/ч
    100 кг/ч
Добавить в заказ Запросить стоимость

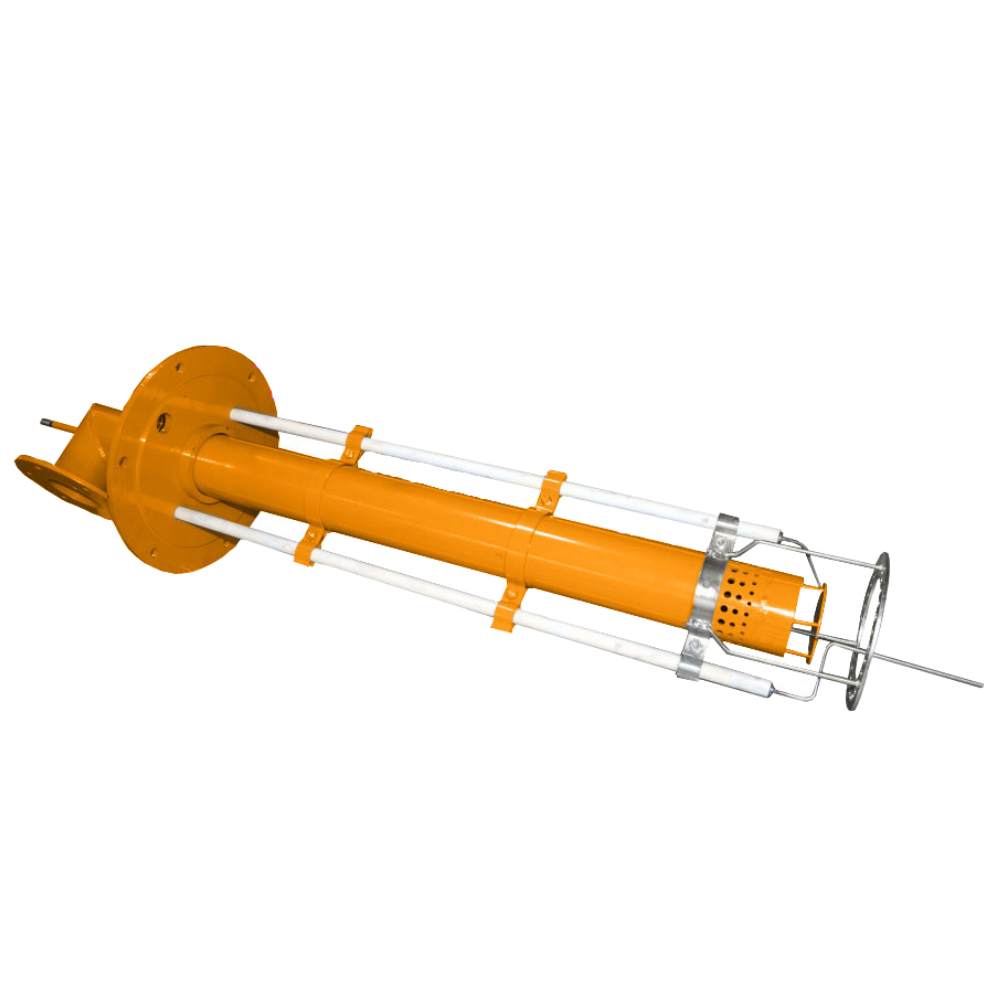

Горелка Г-1,0 и Г-1,0К состоит из трубы центральной, внутри которой расположено запальное устройство. Труба центральная на конце имеет три ряда радиальных газораздающих отверстий. К колену трубы крепится фланец присоединительный. Горелка Г-1,0 (Г-1,0К) имеет электрод зажигания, который крепится хомутом через установочный фланец. Фланец оборудован гляделкой. Насадок способствует искрообразованию от электрода зажигания. Смеситель служит для стабилизации пламени на выходе из горелки. У горелки Г-1,0 добавлен электрод для контроля пламени.
Наименование Значение
Температура воздуха перед горелкой, °С От 10 до 40
Топливо природный газ с низшей теплотой сгорания 32,0÷ 39,0 МДж/м£
Температура газа перед горелкой, °С От 0 до 30
Номинальная тепловая мощность горелки, МВт 0,93±0,05
Коэффициент рабочего регулирования горелки, не менее 3
Номинальный расход природного газа при Qсн = 33,3 МДж/м£ (7960 ккал/м£), м£/час 100
Потери напора первичного воздуха в горелке при номинальной тепловой мощности, Па, не более 800±200
Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более 1,05
Допускаемое увеличение коэффициента избытка воздуха в диапазоне рабочего регулирования мощности, не более 0,2
Содержание оксида углерода в сухих продуктах сгорания (при α= 1,0) в диапазоне рабочего регулирования, мг/м£ , не более при сжигании газа в котлах: паровых / водогрейных 117 / 130
Содержание оксидов азота в сухих продуктах сгорания в пересчете на NО2 (при α = 1,0), при номинальной тепловой мощности, мг / м£, не более при сжигании газа в котлах: паровых / водогрейных 180 / 200
Потери тепла от химической неполноты сгорания на выходе из камеры горения теплового агрегата в диапазоне рабочего регулирования, % не более 0,1

Чертежи отсутствуют.

  • Запасные части к горелке Г-1,0
    • Запальное устройство горелки Г-1,0;
    • Электрод зажигания горелки Г-1,0;
    • Электрод контроля пламени горелки Г-1,0;
    • Насадок горелки Г-1,0;
    • Смеситель горелки Г-1,0;
    • Фланец установочный горелки Г-1,0;
    • Фланец присоединительный горелки Г-1,0;
    • Гляделка горелки Г-1,0;
    • Воздухоприёмное устройство горелки Г-1,0.
