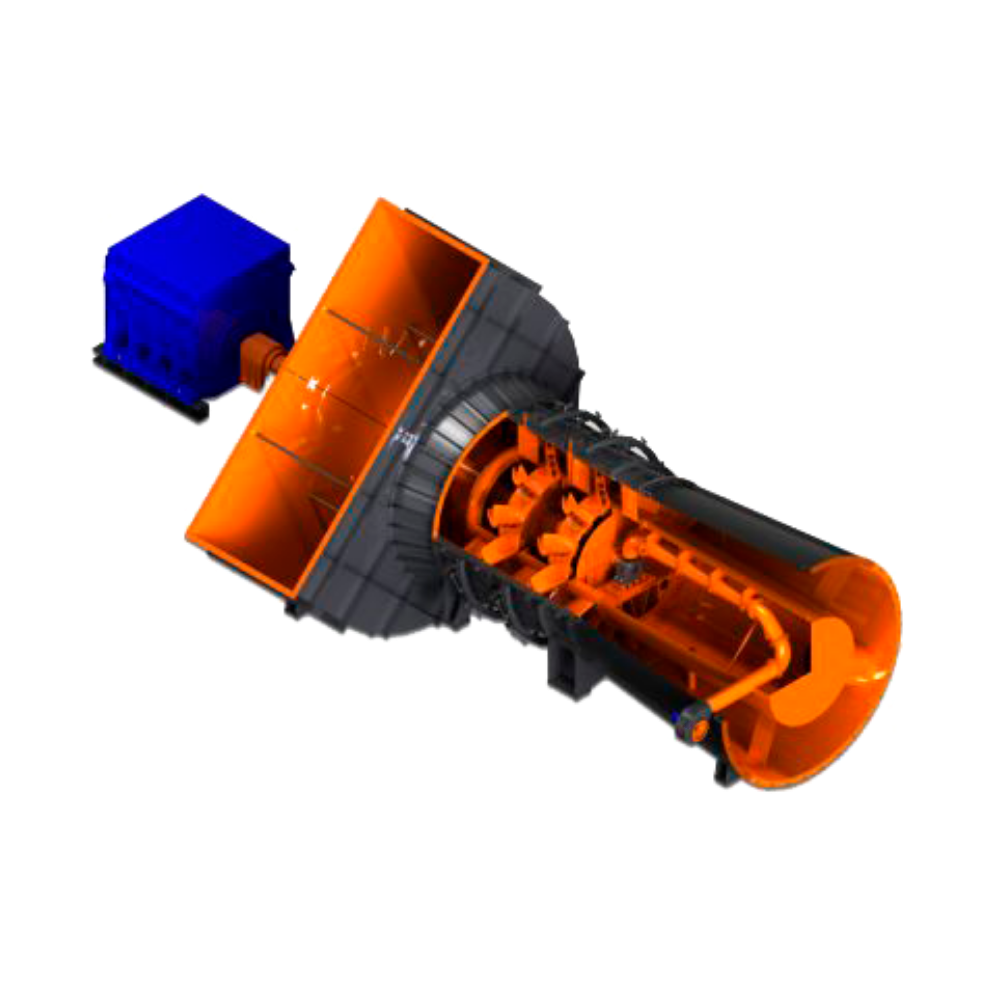

Дымосос осевой двухступенчатый ДОД-31,5

Дымосос осевой двухступенчатый ДОД-31,5
  • Частота вращения
    500 об./мин
  • давление даПа
    3197
  • Производительность на всасывании
    725000 м3/ч
  • Срок изготовления
    90-180
Скачать опросный лист Добавить в заказ Запросить стоимость
Дымососы ДОД-31,5 выполняются только левого вращения, т. е. рабочие колеса вращаются против часовой стрелки, если смотреть со стороны электродвигателя. Основными узлами дымососов ДОД-31,5 являются: рабочие колеса первой и второй ступеней (по ходу движения дымовых газов); ходовая часть; корпус; всасывающий карман; диффузор; два направляющих аппарата (входной и промежуточный) с общим приводом; спрямляющий аппарат и опоры. Рабочие колеса первой и второй ступени каждого типоразмера выполняются одинаковыми и представляют собой сварную конструкцию, состоящую из цилиндрической втулки и приваренных к ней лопаток. Ходовая часть дымососа ДОД-31,5 состоит из: главного вала; двух подшипниковых опор (радиальной и радиально-упорной); тормоза; промежуточного (трансмиссионного) вала и двух зубчатых муфт (с ограждением), которыми главный вал соединяется с валом электродвигателя. Корпус дымососов ДОД-31,5 цилиндрический сварной, состоит из трех частей. В первой части корпуса помещаются входной направляющий аппарат и рабочее колесо первой степени, во второй - промежуточный направляющий аппарат и рабочее колесо второй ступени, в третьей - спрямляющий аппарат. Всасывающий карман дымососов ДОД-31,5 выполнен из листовой стали и усилен оребрением из профильного проката. По разворотам всасывающих карманов дымососы типа ДОД условно называются правыми и левыми, при этом правым считается дымосос, у которого разворот всасывающего кармана совпадает с направлением вращения ротора; соответственно, левый дымосос имеет разворот всасывающего кармана, противоположный направлению вращения ротора. Диффузор дымососов ДОД-31,5 состоит из: корпуса (конуса) и втулки (обтекателя), соединенных между собой ребрами. Опоры выполнены в виде специальных подставок, монтируемых на фундаменте. Спрямляющий аппарат служит для раскручивания потока газов за рабочим колесом второй ступени, при этом остаточная скорость закручивания за спрямляющим аппаратом очень мала. Дымососы ДОД-31,5 должны покрываться снаружи и изнутри слоем тепловой изоляции: снаружи - для защиты обслуживающего персонала от воздействия высокой температуры, изнутри (внутренние поверхности втулки спрямляющего аппарата и трубы диффузора) - для тепловой зашиты подшипниковой ходовой части.
Наименование Значение
Диаметр рабочего колеса, м 3.156
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин 500
Типоразмер двигателя АОД-1600-12У1 ДАО-2000-500-6У1
Установленная мощность двигателя, кВт 1600 2000
Производительность на всасывании, м3/ч 725000
Полное давление, даПа 326
Температура перемещаемой среды на всасывании, С 100
КПД max, % 82,5
Предельная запыленность перемещаемой среды, г/м3 0,5
Предельная температура перемещаемой среды на всасывании, С 200
Габариты с э/дв., LxBxH, мм 11627х7045х6975
Масса с э/дв. (без э/дв.), кг 50300
Угол разворота всасывающего кармана, при поставке (монтаже) 45°
Маховой момент ротора, кгс/м2 20000
Масса рабочего колеса первой и второй ступени, кг 2500
Статическая нагрузка на фундамент от массы ходовой части и рабочего колеса, кг 12400
Статическая нагрузка на фундамент от массы всасывающего кармана, корпуса и диффузора, кг 31200

Чертежи отсутствуют.

  • Запасные части дымососа ДОД-31,5:
    • Корпус дымососа ДОД-31,5;
    • Рабочее колесо первой ступени дымососа ДОД-31,5;
    • Рабочее колесо второй ступени дымососа ДОД-31,5;
    • Входной направляющий аппарат дымососа ДОД-31,5;
    • Промежуточный направляющий аппарат дымососа ДОД-31,5;
    • Карман всасывающий для дымососа ДОД-31,5;
    • Спрямляющий аппарат дымососа ДОД-31,5;
    • Диффузор для дымососа ДОД-31,5;
    • Опоры для дымососа ДОД-31,5;
    • Ходовая часть дымососа ДОД-31,5;
    • Муфта зубчатая для дымососа ДОД-31,5;
    • Стопорное устройство для дымососа ДОД-31,5;
    • Вал для дымососа ДОД-31,5;
    • Корпус ходовой части дымососа ДОД-31,5;
    • Крышка корпуса ходовой части дымососа ДОД-31,5;
    • Торцевые крышки ходовой части дымососа ДОД-31,5;
    • Лопатки рабочего колеса дымососа ДОД-31,5;
    • Лопатки спрямляющего аппарата дымососа ДОД-31,5;
    • Закрылки направляющего аппарата дымососа ДОД-31,5;
