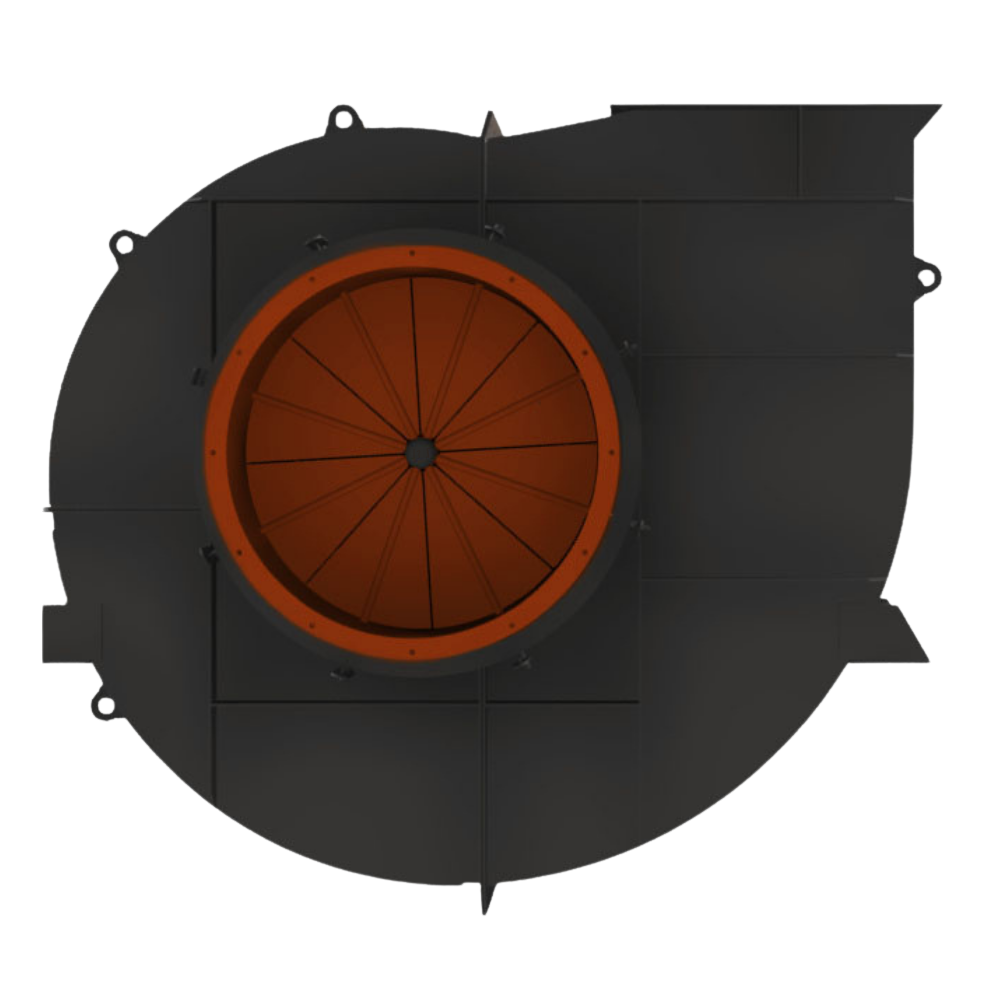

Дымосос ДРГ-13,5

Дымосос ДРГ-13,5
  • Частота вращения
    1500 об./мин
  • давление даПа
    3389
  • Производительность на всасывании
    32500 м3/ч
  • Срок изготовления
    30-45
Скачать опросный лист Добавить в заказ Запросить стоимость
Дымосос типа ДРГ-13,5 - центробежное тягодутьевое оборудование с односторонним всасыванием. Предназначен для отсоса и рециркуляции дымовых газов из стационарных паровых и водогрейных котлов, а также для перемещения неагрессивных запыленных газов в технологических установках. Существуют несколько модификаций: - модели с индексом "К" оснащены ходовой частью на подшипниковых узлах производства SKF (или аналогах) с консистентной смазкой; - модели с индексом "Ш" имеют теплошумоизоляцию улитки (спирального корпуса); - модели с индексом "О" выполнены на едином основании (исп.4 по ГОСТ Р 55852). Все модели дымососов ДРГ соответствуют климатическому исполнению У1 согласно ГОСТ 15150 и пригодны для эксплуатации на открытом воздухе в умеренных климатических условиях. Они могут работать в диапазоне температур от -30 до +250 ℃ и имеют максимальную частоту вращения ротора 1500 об/мин. Основные сборочные единицы: - рабочее колесо; - улитка; - ходовая часть; - аппарат направляющего; - уплотнение вала; - рама; - ограждение муфты; - комплект фундаментных шпилек. Тягодутьевое оборудование может быть изготовлено для правого или левого вращения. Рабочее колесо, которое состоит из основного и покрывного дисков, лопаток и ступицы, преобразует энергию электродвигателя в работу по перемещению и повышению давления воздушного потока. Ходовая часть поддерживает рабочее колесо и передает ему крутящий момент. Улитка собирает поток из рабочего колеса и направляет его через выхлопной патрубок в потребляющую сеть. Всасывающая воронка создана для обеспечения оптимальных условий входа воздушного потока в рабочее колесо. Направляющий аппарат регулирует производительность путем поворота лопаток в направлении вращения рабочего колеса.
Наименование Значение
Диаметр рабочего колеса, м 1.35
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин 1500
Типоразмер двигателя 5А250S4У2
Установленная мощность двигателя, кВт 75
Производительность на всасывании, м3/ч 32500
Полное давление, даПа 346
Температура перемещаемой среды на всасывании, С 400
КПД max, % 85
Предельная запыленность перемещаемой среды, г/м3 1
Предельная температура перемещаемой среды на всасывании, С 400
Габариты с э/дв., LxBxH, мм 2401х2939х2300
Угол разворота всасывающего кармана, при поставке (монтаже) 0°, 15°, 30°, 45°, 60°, 75°, 90°, 120°, 150°, 165°, 180°
Масса без э/дв. , кг 2646

Чертежи отсутствуют.

  • Запасные части дымососа ДРГ-13,5:
    • корпус-улита дымососа ДРГ-13,5;
    • рабочее колесо дымососа ДРГ-13,5;
    • направляющий аппарат дымососа ДРГ-13,5;
    • всасывающий карман (карман Рихтера) для дымососа ДРГ-13,5;
    • ходовая часть дымососа ДРГ-13,5;
    • полумуфты для дымососа ДРГ-13,5;
    • стопорное устройство для дымососа ДРГ-13,5;
    • промежуточный вал для ходовой части дымососа ДРГ-13,5;
    • корпус ходовой части дымососа ДРГ-13,5;
    • крышка корпуса ходовой части дымососа ДРГ-13,5;
    • торцевые крышки ходовой части дымососа ДРГ-13,5;
    • исполнительный механизм МЭО для дымососа ДРГ-13,5;
    • устройство плавного пуска электродвигателя дымососа ДРГ-13,5;
    • частотный преобразователь для электродвигателя дымососа ДРГ-13,5.
