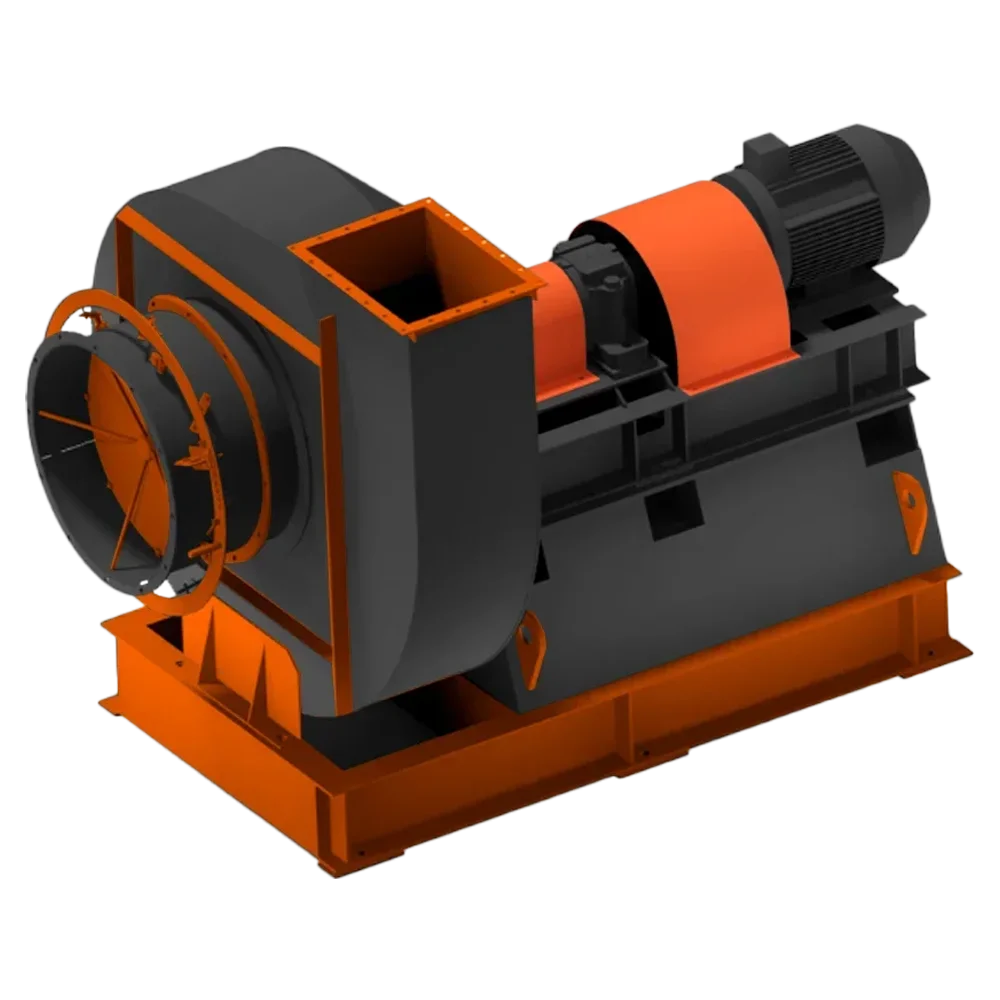

Дымосос ДН-10Х-1500

Дымосос ДН-10Х-1500
  • Частота вращения
    1500 об./мин
  • Производительность х1000
    20430 м3/ч
  • давление даПа
    223
Скачать опросный лист Добавить в заказ Запросить стоимость
Дымосос ДН-10Х-1500 исполнен с посадкой рабочего колеса на вал ходовой части привода; корпус спиральный поворотный. Дымососы ДН-10Х-1500 поставляются с углом разворота нагнетательного патрубка 255°; при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 15°. Направление вращения рабочего колеса - правое и левое. Основными узлами дымососов ДН-10Х-1500 являются: рабочее колесо, корпус (улитка), всасывающий патрубок, осевой направляющий аппарат, блок привода. Блок привода состоит из сварной рамы, ходовой части и электродвигателя. Ходовая часть состоит из корпуса, крышек, двух подшипниковых узлов, вала и соединительной упругой втулочно-пальцевой муфты, облегчающей замену двигателя. Рабочее колесо состоит из основного диска, переднего конического диска, 16-ти назад загнутых лопаток и ступицы. Рабочие колёса отбалансированы на заводе-изготовителе. Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жесткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы. Регулирование производительности и полного давления дымососа осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования. По отдельному договору с Заказчиком с дымососом ДН-10Х-1500 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины. Дымососы ДН-10Х-1500 поставляются без упаковки, двигатель обернется полиэтиленовой или стрейч плёнкой.
Наименование Значение
Срок изготовления 20-30
Диаметр рабочего колеса, м 1
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин 1500
Типоразмер двигателя АИР180М4
Установленная мощность двигателя, кВт 30
Потребляемая мощность, кВт 15.5
Производительность на всасывании, м3/ч 20430
Полное давление, даПа 223
Температура перемещаемой среды на всасывании, С 200
КПД max, % 83
Предельная запыленность перемещаемой среды, г/м3 2
Предельная температура перемещаемой среды на всасывании, С 200
Габариты с э/дв., LxBxH, мм 2630х1825х1525
Масса с э/дв. (без э/дв.), кг 1040 (860)
Угол разворота корпуса при поставке (монтаже) 255° (0°-270° через 15°)

Чертежи отсутствуют.
