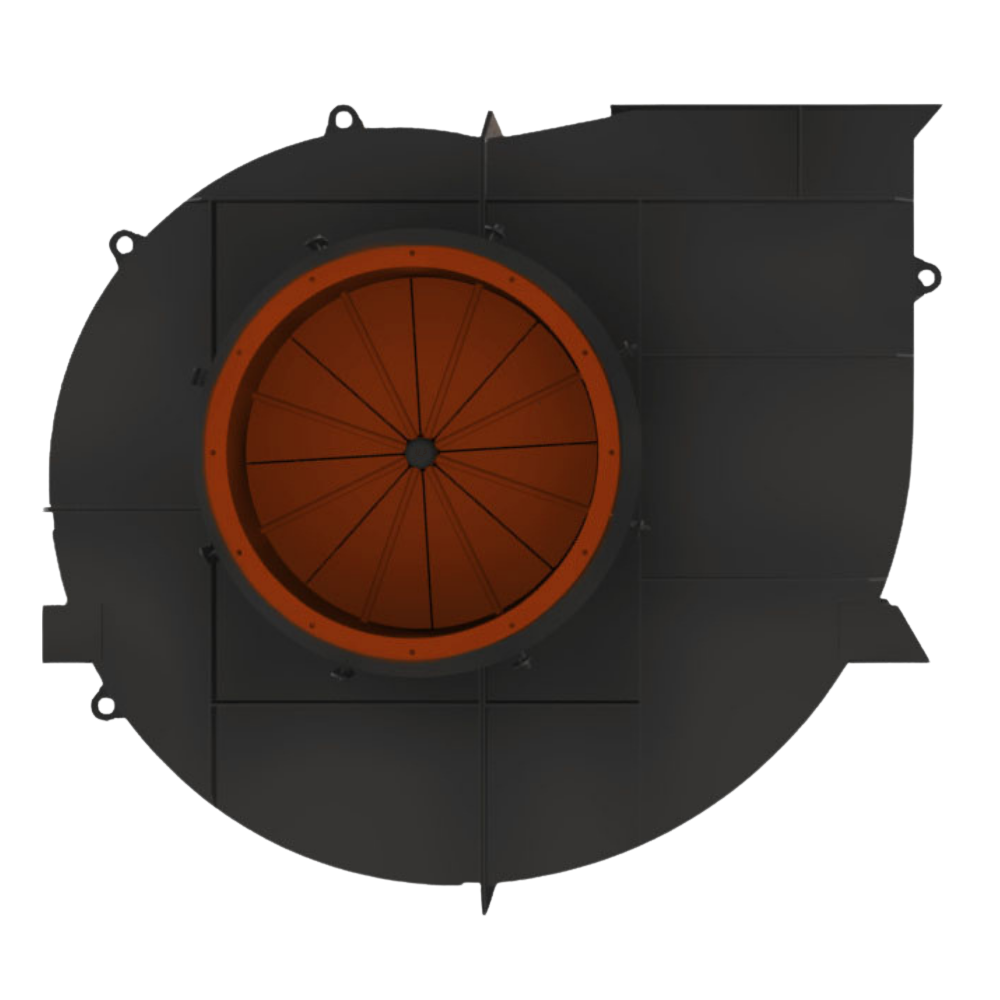

Дымосос ДН-12,5-1500
-
Производительность39 900 м3/ч
-
Частота вращения1500 об./мин
-
давление даПа351
-
Реестровый номер10668958
Описание
Дымосос ДН-12,5-1500 исполнен с посадкой рабочего колеса на вал двигателя-привода; корпус спиральный поворотный. Дымососы ДН-12,5-1500 поставляются с углом разворота нагнетательного патрубка 255°; при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 15°. Направление вращения рабочего колеса - правое и левое.
рабочее колесо
корпус (улитка)
всасывающий патрубок
осевой направляющий аппарат
электродвигатель-привод
постамент
Постамент служит общим несущим элементом, на котором с помощью болтовых соединений в единый поставочный блок монтируются улитка в сборе с осевым направляющим аппаратом и двигатель с насаженным на его вал рабочим колесом.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жесткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
Регулирование производительности и полного давления дымососа осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Дымососы ДН-12,5-1500 поставляются без упаковки, двигатель оборачивается полиэтиленовой или стрейч пленкой.
Устройство и принцип работы
Основными узлами дымососов ДН-12,5-1500 являются:Постамент служит общим несущим элементом, на котором с помощью болтовых соединений в единый поставочный блок монтируются улитка в сборе с осевым направляющим аппаратом и двигатель с насаженным на его вал рабочим колесом.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жесткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
Регулирование производительности и полного давления дымососа осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Оснащение
По отдельному договору с Заказчиком с дымососом ДН-12,5-1500 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.Дымососы ДН-12,5-1500 поставляются без упаковки, двигатель оборачивается полиэтиленовой или стрейч пленкой.
Купить дымосос ДН-12,5-1500
«БАРНАУЛЭНЕРГОМАШ» производит котельное и котельно-вспомогательное оборудование под любой запрос. Цены и наличие дымососов вы можете уточнить у персонального менеджера. Окончательная стоимость вентиляторов может разниться в зависимости от комплектации, ваших запросов и потребностей.
Чтобы купить дымосос типа ДН можно:
1. Заполнить заявку на сайте и дождаться звонка менеджера
2. Позвонить по номеру 8-800-550-57-70
3. Написать на электронную почту
Мы также предоставляем запасные части дымососов, чтобы поддерживать их оптимальное состояние на протяжении всего срока службы.
Характеристики
| Наименование | Значение |
|---|---|
| Срок изготовления | 15-20 |
| Диаметр рабочего колеса, м | 1.25 |
| Частота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1500 |
| Типоразмер двигателя | 4АМ250S4 |
| Установленная мощность двигателя, кВт | 75 |
| Потребляемая мощность, кВт | 47.2 |
| Производительность на всасывании, м3/ч | 39900 |
| Полное давление, даПа | 351 |
| Температура перемещаемой среды на всасывании, С | 200 |
| КПД max, % | 83 |
| Предельная запыленность перемещаемой среды, г/м3 | 2 |
| Предельная температура перемещаемой среды на всасывании, С | 200 |
| Габариты с э/дв., LxBxH, мм | 1745х2236х2040 |
| Масса с э/дв. (без э/дв.), кг | 1330 (875) |
| Угол разворота корпуса при поставке (монтаже) | 255° (0°-270° через 15°) |
Чертежи
Чертежи отсутствуют.
Галерея
Комплектация
-
Запасные части Дымососа ДН-12,5-1500
- корпус-улита дымососа ДН-12,5-1500;
- рабочее колесо дымососа ДН-12,5-1500;
- направляющий аппарат дымососа ДН-12,5-1500;
- всасывающий карман (карман Рихтера) для дымососа ДН-12,5-1500;
- исполнительный механизм МЭО для дымососа ДН-12,5-1500;
- устройство плавного пуска электродвигателя для дымососа ДН-12,5-1500;
- частотный преобразователь для электродвигателя для дымососа ДН-12,5-1500.
