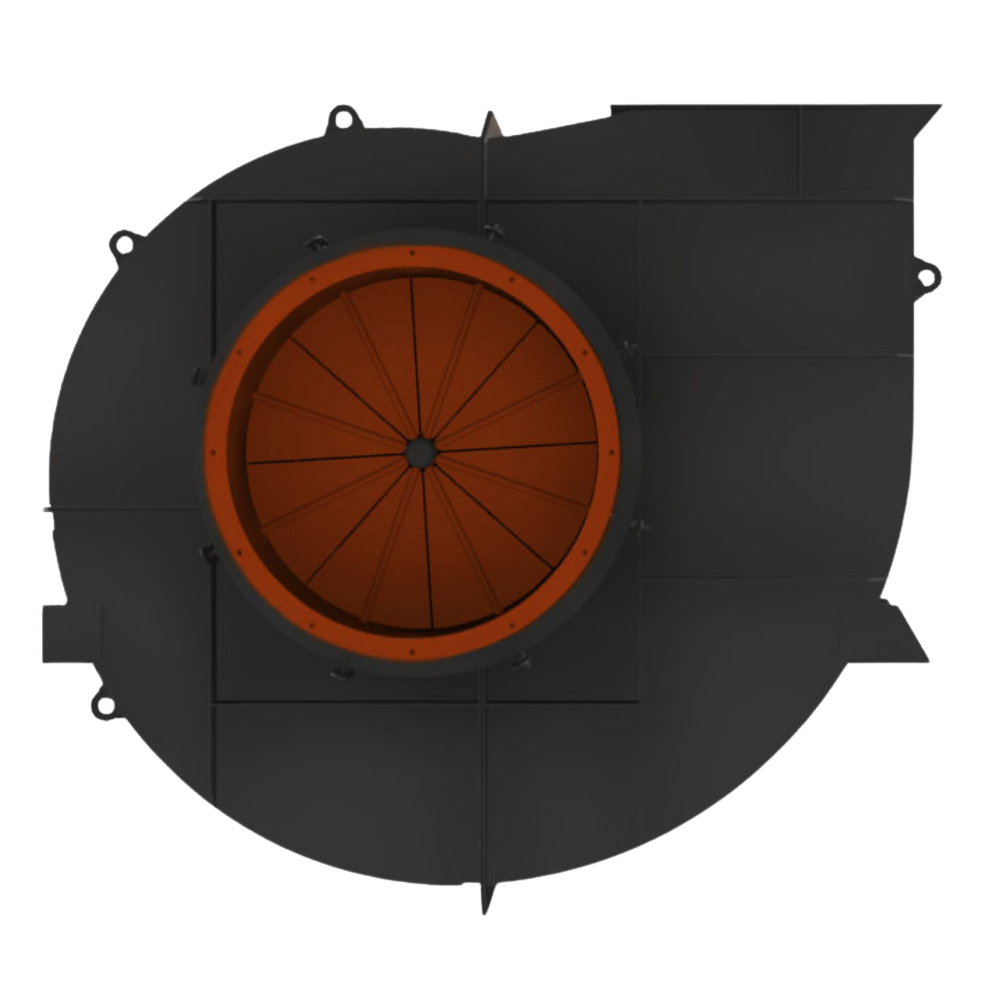

Дымосос Д-12-750

Дымосос ДН-12-750 исполнен с посадкой рабочего колеса на вал двигателя-привода; корпус спиральный поворотный. Дымососы ДН-12-750 поставляются с углом разворота нагнетательного патрубка 255°; при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 15°. Направление вращения рабочего колеса - правое и левое.

Устройство и принцип работы

Основными узлами дымососов ДН-12-750 являются:

рабочее колесо,

корпус (улитка),

всасывающий патрубок,

осевой направляющий аппарат, электродвигатель-привод,

постамент.

Постамент служит общим несущим элементом, на котором с помощью болтовых соединений в единый поставочный блок монтируются улитка в сборе с осевым направляющим аппаратом и двигатель с насаженным на его вал рабочим колесом.

Рабочее колесо состоит из основного диска, переднего конического диска, 16-ти назад загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жёсткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.

Регулирование производительности и полного давления дымососа осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.

Оснащение

По отдельному договору с Заказчиком с дымососом ДН-12-750 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.

Дымососы ДН-12-750 поставляются без упаковки, двигатель оборачивается полиэтиленовой или стрейч пленкой пленкой.
