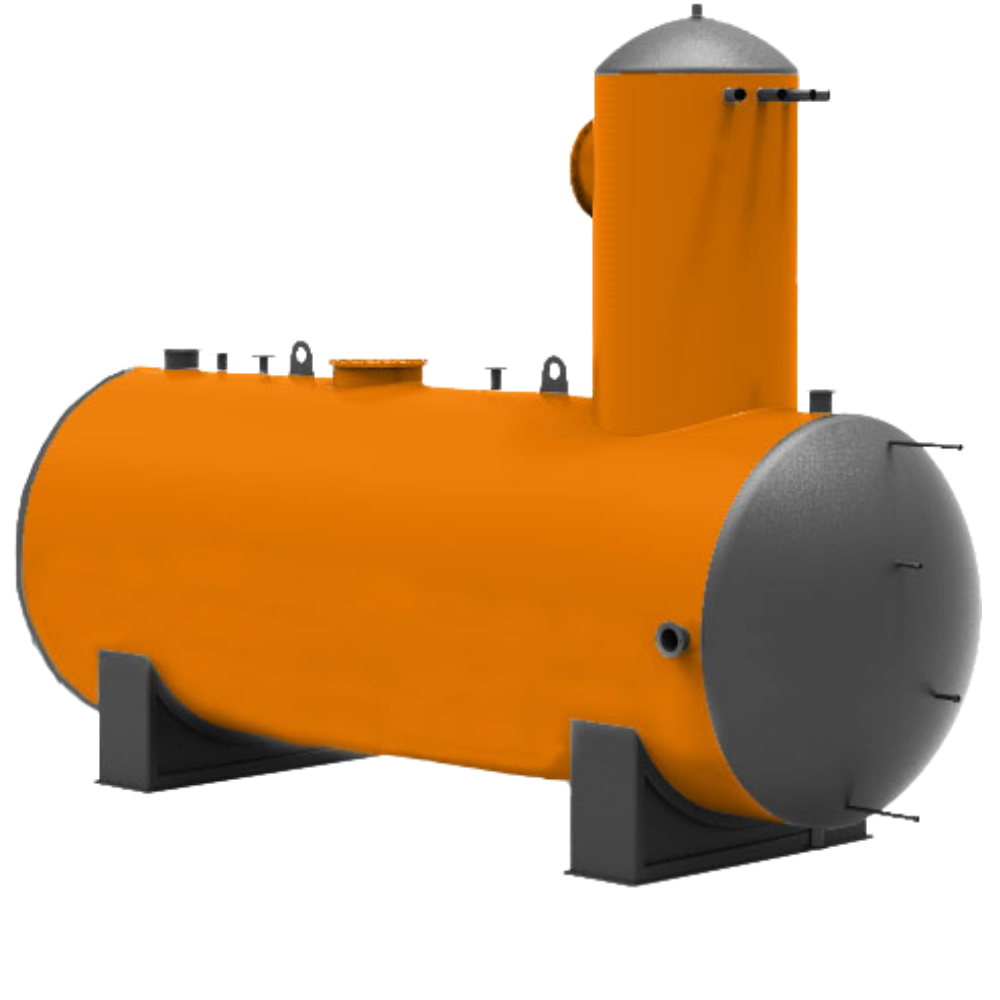

Деаэратор атмосферного давления ДА-10/4

Деаэратор атмосферного давления ДА-10/4
  • Производительность
    10 м³/ч
  • Срок изготовления
    20 дней
  • Габариты (LxBxH)
    3325х1616х3350 мм
Добавить в заказ Запросить стоимость
Основными элементами деаэратора ДА-10/4 являются: деаэраторный бак, деаэрационная колонка и гидрозатвор.  Деаэраторный бак представляет собой горизонтальный, цилиндрический сосуд с эллиптическими днищами и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры. Бак имеет две опоры, одна из которых подвижная. Колонка деаэратора ДА-10/4 представляет собой цилиндрическую обечайку с эллиптическим днищем, патрубками для подвода и отвода рабочей среды. В верхней части колонки расположены две перфорированные тарелки с водосливами. В нижней - барботажное устройство, состоящее из барботажной тарелки и поддона с пароперепускной и двумя водоперепускными трубами. Верхняя часть пароперепускной трубы сообщается с паровым объёмом над барботажной тарелкой, нижняя часть – с водяным объёмом поддона. Водоперепускные трубы соединяют водяной объём барботажной тарелки с водяными объёмами поддона и бака. Колонки устанавливаются на баках, в противоположной отводу деаэрированной воды стороне, с целью обеспечения максимального времени выдержки воды и необходимой вентиляции парового объёма бака. В деаэраторе ДА-10/4 применяются гидрозатворы: гидрозатвор от повышения давления защищает деаэратор от превышения допустимого давления, гидрозатвор переливной – от опасного повышения уровня воды в бак. Комбинированное предохранительное устройство состоит из двух самостоятельных гидрозатворов, объединённых в общую гидравлическую систему, и расширительного бачка. Расширительный бачок служит для накопления объёма воды, необходимого для автоматического заливания воды в устройство после устранения нарушения в работе деаэрационной установки. Диаметр гидрозатвора от повышения давления выбирается, исходя из наибольшего допустимого давления в деаэраторе, при работе гидрозатвора 0,17 МПа и максимально возможного в аварийной ситуации расхода пара в деаэратор при полностью открытом регулирующем клапане и максимальном давлении в источнике пара. В деаэраторе ДА-10/4 применена двухступенчатая схема дегазации: первая ступень – струйная; вторая – барботажная, обе ступени дегазации размещены в деаэрационной колонке. Потоки воды для деаэрации (из водоподготовительной установки, конденсат производства и др.) поступают в колонку в смесительный объём верхней тарелки и через водослив – на перфорированную её часть. Через отверстия вода стекает струями на нижерасположенную перепускную перфорированную тарелку, после которой струями сливается в барботажное устройство колонки. Греющий пар подаётся в бак и, проходя к деаэрационной колонке, способствует вентиляции парового объёма бака. Температура пара, поступающего в бак, не должна превышать 250°С. В струйном отсеке колонки происходит нагрев воды (до температуры, близкой к температуре насыщения, соответствующей давлению в колонке), грубая дегазация воды и конденсация большей части пара. В деаэраторе ДА-10/4 пар, поступая под непровальную тарелку барботажного устройства и проходя через её отверстия, подвергает воду на ней интенсивной обработке. Площадь отверстий принята такой, что при минимальной тепловой нагрузке под тарелкой образуется устойчивая паровая подушка, исключающая провал воды через отверстия.
Наименование Значение
Срок изготовления 20
Габариты (LxBxH), мм 3325х1616х3350
Масса, кг 1630
Абсолютное давление, МПа 0.12
Вместимость полезная, м3 4
Среда вода, пар
Температура среды, oС 104

Чертежи отсутствуют.
