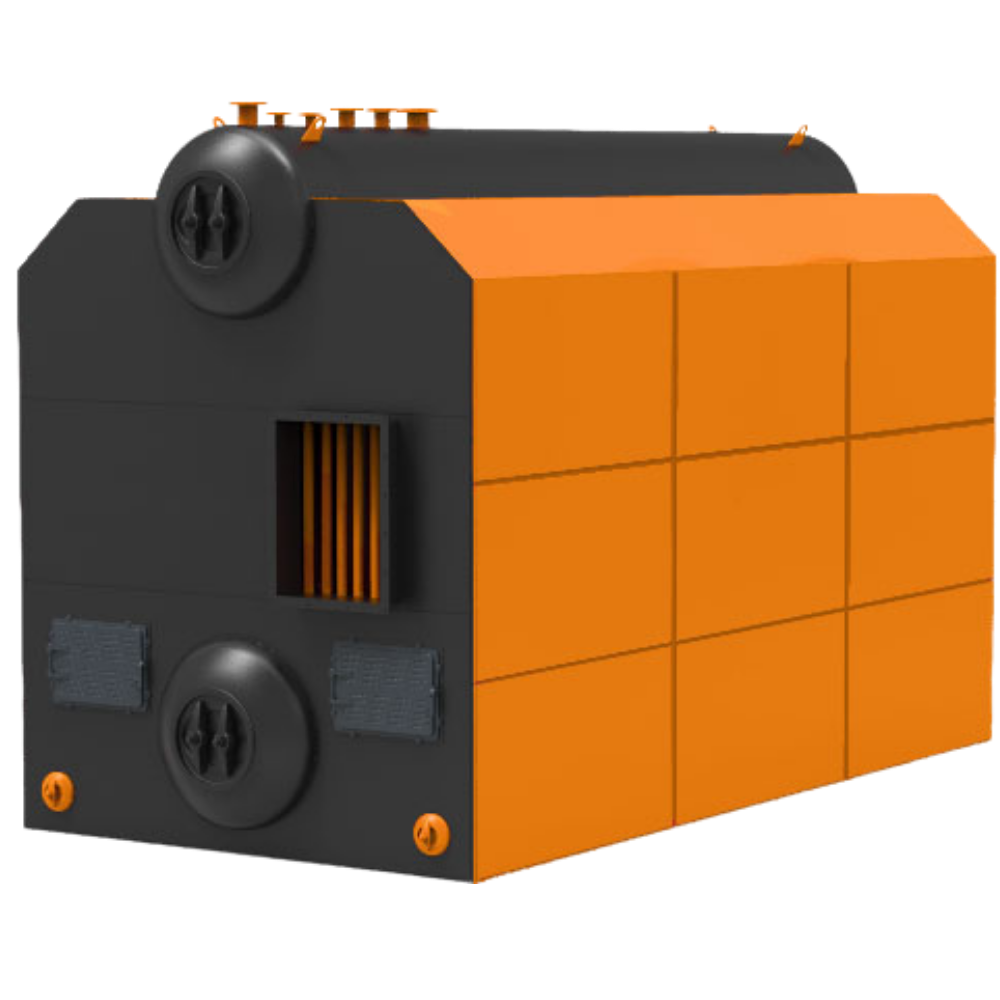

Паровой котел КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)

Паропроизводительность

4 т/ч
Давление

1,3 МП
Мощность

3,439 Гкал/ч
Вид топлива

Уголь

Скачать опросный лист Добавить в заказ Запросить стоимость

С этим товаром покупают

Описание

Котёл КЕ-4-14С-О (ТЛЗМ) (Е-4-1,4Р) — паровой водотрубный агрегат с естественной циркуляцией, работающий на каменном и буром угле.

Достоинство

Котельная ячейка котла состоит из следующих компонентов:

трубной системы блока котла в изоляции

топки

вспомогательного тягодутьевого оборудования

питательных насосов

золоуловителя

дымовой трубы

Кроме того, блок котла выполнен со съёмной декоративной обшивкой. Конвективная поверхность образована верхним и нижним барабаном котла. Они расположенными на одной вертикальной оси и соединены пучком труб.
Котёл КЕ-4-14С-О (ТЛЗМ) (Е-4-1,4Р) может быть оснащен устройством возврата уноса, которое, с помощью эжекторов, направляет осадок в топку для дожигания. Это сопровождается системой острого дутья, создающей газовые вихри в топочных камерах для эффективной сепарации и циркуляции уноса.
Процесс уменьшает химический недожог и повышает эффективность сжигания мелкой фракции топлива. Воздух для системы возврата уноса и острого дутья подается высоконапорным вентилятором типа ВВУ.

Оснащение

Дополнительно данный котел может быть оснащен:

топкой ТЛЗМ 2-1,87/2,4

батарейным циклоном ЦБ-25М

системой топливоподачи и шлакозолоудаления

вентилятором ВДН-9-1000

дымососом ДН-9-1500

блочными водоподготовительными установками

фильтрами для воды

термическими деаэраторами

теплообменными устройствами и насосами

комплектами автоматики твердотопливных котлов ДКВр, КЕ с топкой ПМЗ-РПК/ТЛЗМ/ТЧЗМ

Поставляется заказчику в виде одного транспортабельного блока, включая комплектацию КИП, арматуру и гарнитуру, лестницы и площадки.

Купить паровой котел КЕ-4-14С-О (ТЛЗМ)

Точную стоимость оборудования вы можете уточнить у нашего менеджера.

Купить паровой котел КЕ-4-14С-О (ТЛЗМ) (Е-4-1,4Р) можно одним из следующих способов:

1. Заполнить заявку на сайте и дождаться звонка менеджера

2. Позвонить по номеру 8-800-550-57-70

3. Написать на электронную почту

Характеристики

Наименование	Значение
Тип котла	Паровой
Вид расчетного топлива	Бурый уголь
Паропроизводительность, т/ч	4
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2)	1,3 (13,0)
Температура пара на выходе, °С	насыщ. 194
Температура питательной воды, °С	100
Расчетный КПД (топливо №1), %	80
Габариты транспортабельного блока, LxBxH, мм	4710х2580х3980
Габариты компоновки, LxBxH, мм	6900х4480х5190
Масса котла без топки (транспортабельного блока котла), кг	13690
Масса котла без топки (в объеме заводской поставки), кг	15700
Вид поставки	В сборе
Срок изготовления, дней	30
Расход расчетного топлива (топливо №1), кг/ч	458
Расход расчетного топлива (топливо №2, м3/ч)	895

Чертежи

Чертежи отсутствуют.

Галерея

Комплектация

Блок парового котла КЕ-4-14С-О(ТЛЗМ)
- ✔ Барабан верхний котла КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
- ✔ Барабан нижний котла КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
- ✔ Поверхности нагрева
- ✔ Трубная система котла КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р):
- Экранные трубы КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р) (боковые экраны)
- Конвективные (кипятильные) трубы / Конвективный пучок КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
- Опускные и перепускные трубы КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
- Нижние коллекторы КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
- Система возврата уноса и острого дутья котла КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
Приборы безопасности для КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)

Клапан предохранительный Ду32 Ру16 Б 1205 - 2 шт

Накладка силовая с петлей крепления - 2 шт

Опора для ГУВ - 1 шт

Сопло - 1 шт

Указатель уровня ДУ10 РУ25 - 1 шт

Указатель уровня ДУ10 РУ25 - 1 шт

Ящик с мелкими деталями (КЕ-2,5-14С-О, КЕ-2,5-14С-О с ТЛЗМ,КЕ-4-14С-О, КЕ-4-14С-О рос.) - 1 шт
Дополнительная комплектация:
- Блок котла в сборе (без обшивки и изоляции)- 1шт.
- Лестницы и площадки - 1 компл.
- Автоматика для котла КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
- Арматура для котла КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
Прочие изделия:
- Лестница котла КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
- Перегородка чугунная для котла КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
- Лаз для котла КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
- Люк для котла КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
- Люк обдувочный (лючок для обдувки) для котла КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
- Установка ГУВ для котла КЕ-4-14С-О(ТЛЗМ) (Е-4-1,4Р)
