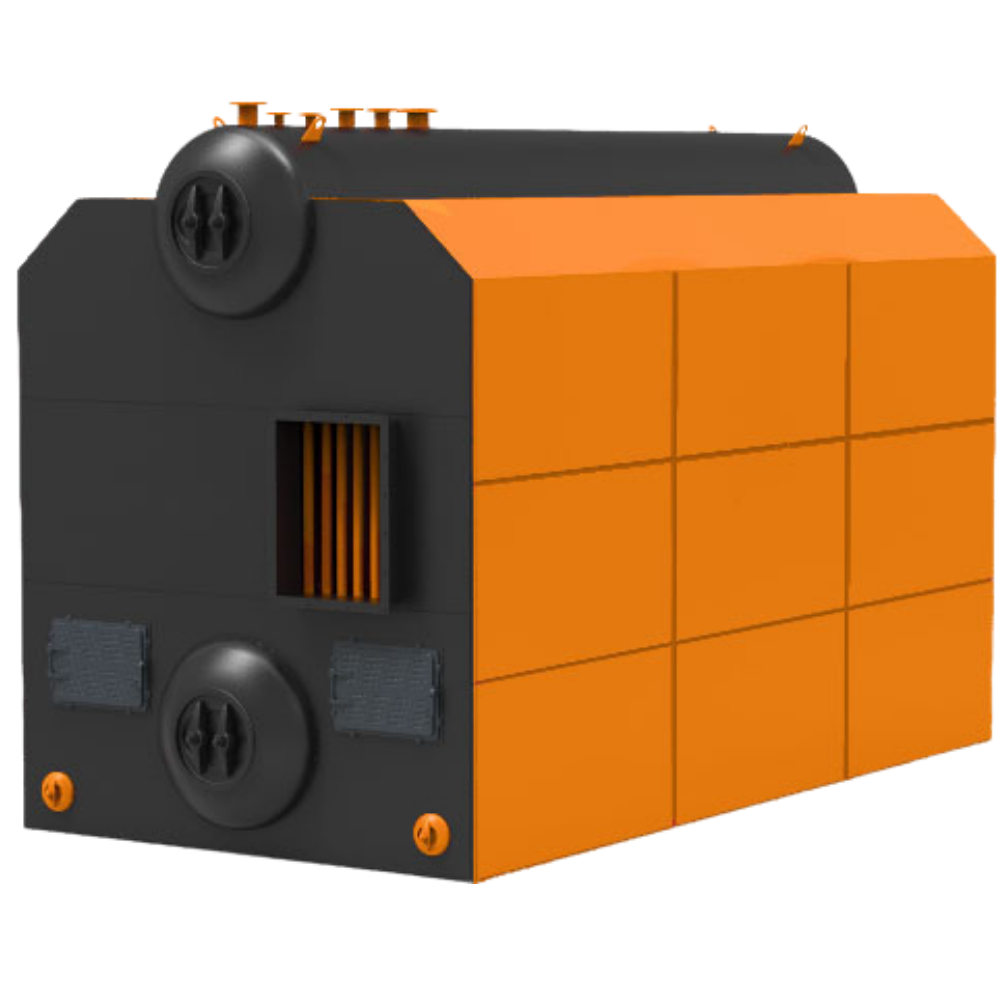

Паровой котел КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
-
Паропроизводительность10 т/ч
-
Давление2,3 МП
-
Мощность8,598 Гкал/ч
-
Вид топливаУголь
Котёл КЕ-10-24С (ТЛЗМ) (Е-10-2,4Р) — паровой водотрубный агрегат с естественной циркуляцией, работающий на каменном и буром угле.
Поставляется заказчику в виде одного транспортабельного блока, включая комплектацию КИП, арматуру и гарнитуру, лестницы и площадки.
Устройство и принцип работы
Котельная ячейка котла состоит из следующих компонентов: трубной системы блока котла в изоляции, топки и вспомогательного тягодутьевого оборудования, питательных насосов, золоуловителя, дымовой трубы. Кроме того, блок котла выполнен со съёмной декоративной обшивкой. Конвективная поверхность образована верхним и нижним барабаном котла. Они расположенными на одной вертикальной оси и соединены пучком труб. Котёл КЕ-10-24С (ТЛЗМ) (Е-10-2,4Р) может быть оснащен устройством возврата уноса, которое, с помощью эжекторов, направляет осадок в топку для дожигания. Это сопровождается системой острого дутья, создающей газовые вихри в топочных камерах для эффективной сепарации и циркуляции уноса. Процесс уменьшает химический недожог и повышает эффективность сжигания мелкой фракции топлива. Воздух для системы возврата уноса и острого дутья подается высоконапорным вентилятором типа ВВУ.Оснащение
Дополнительно данный котел может быть оснащен топкой ТЛЗМ 2-1,87/3,0, батарейным циклоном ЦБ-49, системой топливоподачи и шлакозолоудаления, вентилятором ВДН-10-1000 и дымососом ДН-10-1500, блочными водоподготовительными установками, фильтрами для воды, термическими деаэраторами, теплообменными устройствами и насосами, а также комплектами автоматики твердотопливных котлов ДКВр, КЕ с топкой ПМЗ-РПК/ТЛЗМ/ТЧЗМ.Поставляется заказчику в виде одного транспортабельного блока, включая комплектацию КИП, арматуру и гарнитуру, лестницы и площадки.
Наименование | Значение |
---|---|
Тип котла | Паровой |
Вид расчетного топлива | Каменный уголь, Бурый уголь |
Паропроизводительность, т/ч | 10 |
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 2,3(23,0) |
Температура пара на выходе, °С | насыщ. 220 |
Температура питательной воды, °С | 100 |
Расчетный КПД (топливо №1), % | 82 |
Габариты транспортабельного блока, LxBxH, мм | 6800х3220х3980 |
Габариты компоновки, LxBxH, мм | 8710х5235х5280 |
Масса котла без топки (транспортабельного блока котла), кг | 14261 |
Масса котла без топки (в объеме заводской поставки), кг | 17410 |
Вид поставки | В сборе |
Срок изготовления, дней | 30 |
Расход расчетного топлива (топливо №1), кг/ч | 1140 |
Расход расчетного топлива (топливо №2, м3/ч) | 2250 |
Чертежи отсутствуют.
-
Блок котла КЕ-10-24С(ТЛЗМ):
- ✔ Барабан верхний котла КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
- ✔ Барабан нижний котла КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
- ✔ Поверхности нагрева
- ✔ Трубная система котла КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р):
- Экранные трубы КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р) (боковые экраны)
- Конвективные (кипятильные) трубы / Конвективный пучок КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
- Опускные и перепускные трубы КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
- Нижние коллекторы КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
- Система возврата уноса и острого дутья котла КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
- Пароперегреватель котла КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
-
Прочие изделия:
- Лестница котла КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
- Перегородка чугунная для котла КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
- Лаз для котла КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
- Люк для котла КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
- Люк обдувочный (лючок для обдувки) для котла КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
- Установка ГУВ для котла КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
-
Дополнительная комплектация:
- Блок котла в сборе (без обшивки и изоляции)- 1шт
- Лестницы и площадки - 1 компл.
- Автоматика для котла КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
- Арматура для котла КЕ-10-24С(ТЛЗМ) (Е-10-2,4Р)
- Проектирование объектов теплоэнергетики
- Разработка, конструирование и изготовление оборудования под индивидуальные требования заказчика
- Монтаж котельного оборудования
- Пуско-наладка котельных установок
- Обучение персонала котельной
- Разработка и выдача режимных карт
- Сервисное обслуживание
