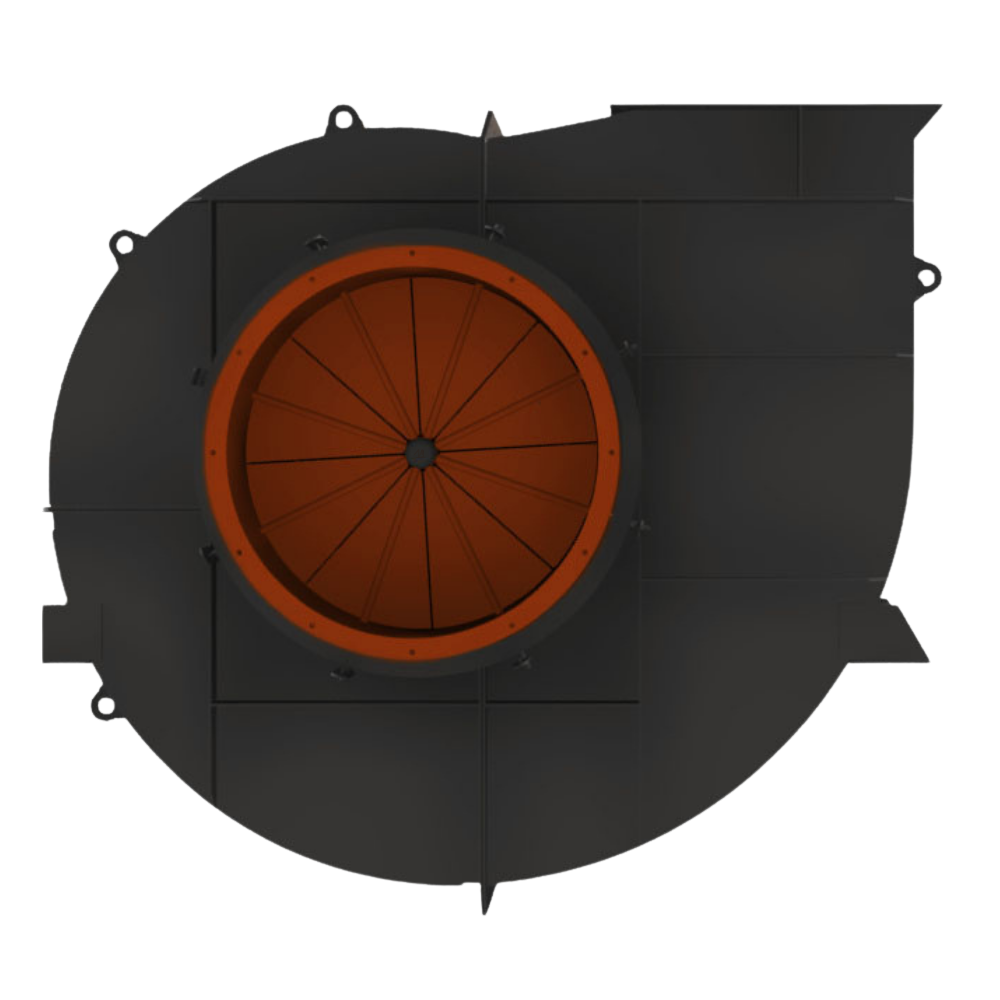

Дымосос ДН-10-1500
-
Производительность20430 м3/ч
-
Частота вращения1500 об./мин
-
давление даПа223
Дымосос ДН-10-1500 исполнен с посадкой рабочего колеса на вал двигателя-привода; корпус спиральный поворотный. Дымососы ДН-10-1500 поставляются с углом разворота нагнетательного патрубка 255°; при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 15°. Направление вращения рабочего колеса - правое и левое.
рабочее колесо,
корпус (улитка),
всасывающий патрубок,
осевой направляющий аппарат, электродвигатель-привод,
постамент.
Постамент служит общим несущим элементом, на котором с помощью болтовых соединений в единый поставочный блок монтируются улитка в сборе с осевым направляющим аппаратом и двигатель с насаженным на его вал рабочим колесом.
Рабочее колесо состоит из основного диска, переднего конического диска, 16-ти назад загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жёсткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
Регулирование производительности и полного давления дымососа осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Дымососы ДН-10-1500 поставляются без упаковки, двигатель оборачивается полиэтиленовой или стрейч пленкой пленкой.
Устройство и принцип работы
Основными узлами дымососов ДН-10-1500 являются:Постамент служит общим несущим элементом, на котором с помощью болтовых соединений в единый поставочный блок монтируются улитка в сборе с осевым направляющим аппаратом и двигатель с насаженным на его вал рабочим колесом.
Рабочее колесо состоит из основного диска, переднего конического диска, 16-ти назад загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жёсткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
Регулирование производительности и полного давления дымососа осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Оснащение
По отдельному договору с Заказчиком с дымососом ДН-10-1500 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.Дымососы ДН-10-1500 поставляются без упаковки, двигатель оборачивается полиэтиленовой или стрейч пленкой пленкой.
Наименование | Значение |
---|---|
Срок изготовления | 15 |
Диаметр рабочего колеса, м | 1 |
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1500 |
Типоразмер двигателя | АИР180М4 |
Установленная мощность двигателя, кВт | 30 |
Потребляемая мощность, кВт | 15.5 |
Производительность на всасывании, м3/ч | 20430 |
Полное давление, даПа | 223 |
Температура перемещаемой среды на всасывании, С | 200 |
КПД max, % | 83 |
Предельная запыленность перемещаемой среды, г/м3 | 2 |
Предельная температура перемещаемой среды на всасывании, С | 200 |
Габариты с э/дв., LxBxH, мм | 1360х1825х1485 |
Масса с э/дв. (без э/дв.), кг | 728 (540) |
Угол разворота корпуса при поставке (монтаже) | 255° (0°?270° через 15°) |
Чертежи отсутствуют.
-
Запасные части Дымососа ДН-10-1500
- корпус-улита для дымососа ДН-10-1500;
- рабочее колесо дымососа ДН-10-1500;
- направляющий аппарат для дымососа ДН-10-1500;
- всасывающий карман (карман Рихтера) для дымососа ДН-10-1500;
- исполнительный механизм МЭО для дымососа ДН-10-1500;
- устройство плавного пуска электродвигателя для дымососа ДН-10-1500;
- частотный преобразователь для электродвигателя для дымососа ДН-10-1500.
