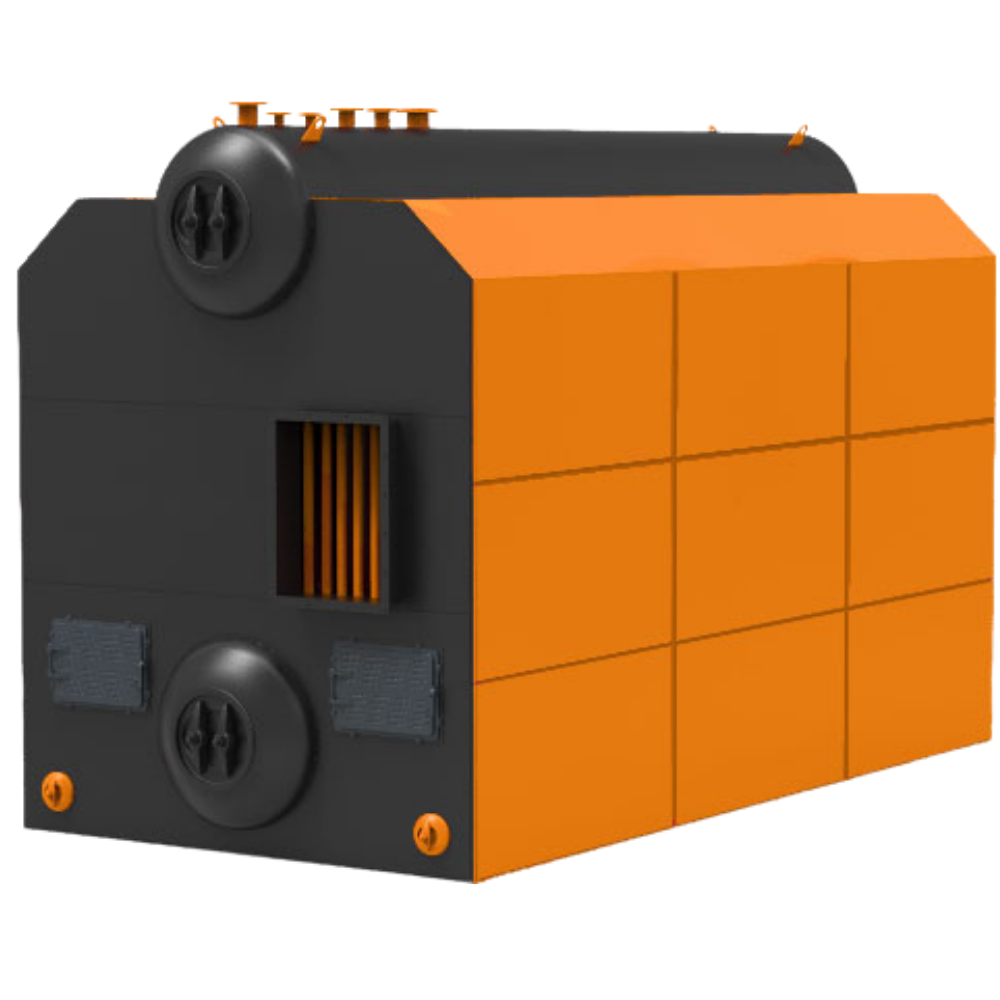

Паровой котел КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
-
Паропроизводительность10 т/ч
-
Давление1,3 МП
-
Мощность8,598 Гкал/ч
-
Вид топливаУголь
Описание
Котёл КЕ-10-14С-О (ТЛЗМ) (Е-10-1,4Р) — паровой водотрубный агрегат с естественной циркуляцией, работающий на каменном и буром угле.
трубной системы блока котла в изоляции
топки и вспомогательного тягодутьевого оборудования
питательных насосов
золоуловителя
дымовой трубы
Кроме того, блок котла выполнен со съёмной декоративной обшивкой. Конвективная поверхность образована верхним и нижним барабаном котла. Они расположенными на одной вертикальной оси и соединены пучком труб.
Котёл КЕ-10-14С-О (ТЛЗМ) (Е-10-1,4Р) может быть оснащен устройством возврата уноса, которое, с помощью эжекторов, направляет осадок в топку для дожигания. Это сопровождается системой острого дутья, создающей газовые вихри в топочных камерах для эффективной сепарации и циркуляции уноса.
Процесс уменьшает химический недожог и повышает эффективность сжигания мелкой фракции топлива. Воздух для системы возврата уноса и острого дутья подается высоконапорным вентилятором типа ВВУ.
топкой ТЛЗМ 2-1,87/3,0
батарейным циклоном ЦБ-49
системой топливоподачи и шлакозолоудаления
вентилятором ВДН-10-1000
дымососом ДН-10-1500
блочными водоподготовительными установками
фильтрами для воды
термическими деаэраторами
теплообменными устройствами
насосами
комплектами автоматики твердотопливных котлов ДКВр, КЕ с топкой ПМЗ-РПК/ТЛЗМ/ТЧЗМ
Поставляется заказчику в виде одного транспортабельного блока, включая комплектацию КИП, арматуру и гарнитуру, лестницы и площадки.
Достоинства
Котельная ячейка котла состоит из следующих компонентов:Котёл КЕ-10-14С-О (ТЛЗМ) (Е-10-1,4Р) может быть оснащен устройством возврата уноса, которое, с помощью эжекторов, направляет осадок в топку для дожигания. Это сопровождается системой острого дутья, создающей газовые вихри в топочных камерах для эффективной сепарации и циркуляции уноса.
Процесс уменьшает химический недожог и повышает эффективность сжигания мелкой фракции топлива. Воздух для системы возврата уноса и острого дутья подается высоконапорным вентилятором типа ВВУ.
Оснащение
Дополнительно данный котел может быть оснащен:Поставляется заказчику в виде одного транспортабельного блока, включая комплектацию КИП, арматуру и гарнитуру, лестницы и площадки.
Купить паровой котел КЕ-10-14С-О (ТЛЗМ)
Точную стоимость оборудования вы можете уточнить у нашего менеджера.
Купить паровой котел КЕ-10-14С-О (ТЛЗМ) (Е-10-1,4Р) можно одним из следующих способов:
1. Заполнить заявку на сайте и дождаться звонка менеджера
2. Позвонить по номеру 8-800-550-57-70
3. Написать на электронную почту
Характеристики
| Наименование | Значение |
|---|---|
| Тип котла | Паровой |
| Вид расчетного топлива | Каменный уголь, Бурый уголь |
| Паропроизводительность, т/ч | 10 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3(13,0) |
| Температура пара на выходе, °С | насыщ. 194 |
| Температура питательной воды, °С | 100 |
| Расчетный КПД (топливо №1), % | 82 |
| Габариты транспортабельного блока, LxBxH, мм | 6800х3220х3980 |
| Габариты компоновки, LxBxH, мм | 8710х5235х5280 |
| Масса котла без топки (транспортабельного блока котла), кг | 19937 |
| Масса котла без топки (в объеме заводской поставки), кг | 21026 |
| Вид поставки | В сборе |
| Срок изготовления, дней | 30 |
| Расход расчетного топлива (топливо №1), кг/ч | 1140 |
| Расход расчетного топлива (топливо №2, м3/ч) | 2250 |
Чертежи
Чертежи отсутствуют.
Галерея
Комплектация
-
Блок парового котла КЕ-10-14С-О(ТЛЗМ)
- ✔ Барабан верхний котла КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
- ✔ Барабан нижний котла КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
- ✔ Поверхности нагрева
- ✔ Трубная система котла КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р):
- Экранные трубы КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р) (боковые экраны)
- Конвективные (кипятильные) трубы / Конвективный пучок КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
- Опускные и перепускные трубы КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
- Нижние коллекторы КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
- Система возврата уноса и острого дутья котла КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
-
Приборы безопасности для КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)Клапан предохранительный Ду50 Ру16 Б 2301 ТУ 24.155-98 - 2 шт Накладка силовая с петлей крепления - 4 шт Опора для ГУВ - 1 шт Сопло - 1 шт Указатель уровня ДУ10 РУ25 - 1 шт Указатель уровня ДУ10 РУ25 - 1 шт Ящик с мелкими деталями (КЕ-6,5-14С-О, КЕ-6,5-14С-О с ПТЛ-РПК, КЕ-10-14С-О, КЕ-10-14СО с ПТЛ-РПК, КЕ-10-14С-О рос.) - 1 шт
-
Дополнительная комплектация:
- Блок котла в сборе (без обшивки и изоляции)- 1шт.
- Лестницы и площадки - 1 компл.
- Автоматика для котла КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
- Арматура для котла КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
-
Прочие изделия:
- Лестница котла КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
- Перегородка чугунная для котла КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
- Лаз для котла КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
- Люк для котла КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
- Люк обдувочный (лючок для обдувки) для котла КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
- Установка ГУВ для котла КЕ-10-14С-О(ТЛЗМ) (Е-10-1,4Р)
