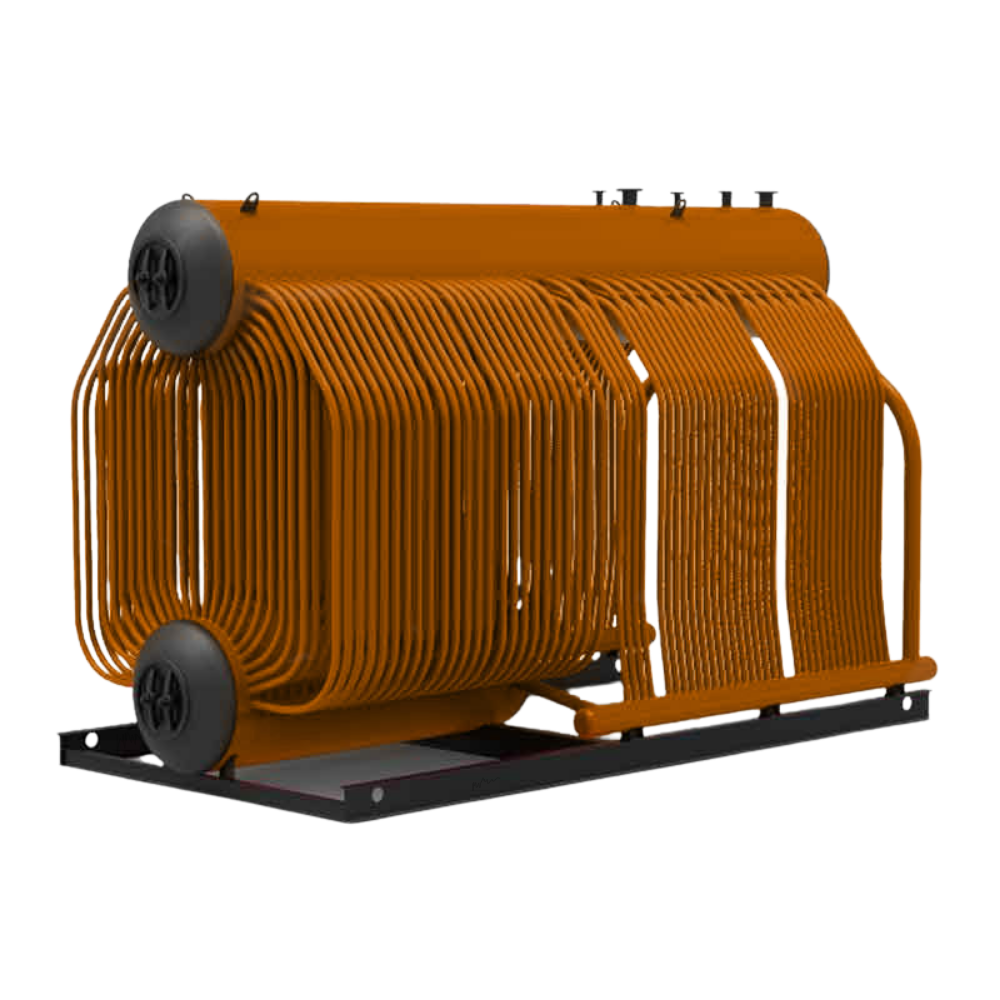

Паровой котел ДКВр-20-13ГМ (Е-20-1,4ГМ)
-
Паропроизводительность20 т/ч
-
Давление1,3 МП
-
Мощность17,197 Гкал/ч
-
Вид топливаГаз; Жидкое топливо
Котел ДКВр-20-13ГМ (Е-20-1,4ГМ) — паровой водотрубный агрегат с естественной циркуляцией, работающий на газу и жидком топливе.
— два продольно расположенных барабана: верхний и нижний;
— конвективный пучок, образованный кипятильными трубами, соединяющими барабаны;
— экранированная топочная камера.
Боковые экранные трубы завальцованы в верхнем барабане и приварены к нижним камерам. Для сжигания топлива используется газомазутными горелками ГМГ-5,0. Котел ДКВр-20-13ГМ также включает опорную раму и сварной обвязочный каркас, а монтаж тяжелой обмуровки производится на месте. ДКВр может поставляться заводом в виде одного транспортабельного блока (без обшивки и изоляции) или в виде россыпи (узлов, пакетов, связок).
— вентилятор ВДН-12,5-1000;
— дымосос ДН-13-1500;
— блочные водоподготовительные установки ВПУ;
— фильтры для осветления и умягчения воды ФОВ и ФиПА;
— термические деаэраторы типа ДА;
— теплообменные устройства;
— насосы;
— комплекты автоматики твердотопливных котлов ДКВр, КЕВ, КВ-Р, КВ-ТС.
Устройство
Котел оборудован одноступенчатой системой испарения и включает в себя следующие компоненты:— два продольно расположенных барабана: верхний и нижний;
— конвективный пучок, образованный кипятильными трубами, соединяющими барабаны;
— экранированная топочная камера.
Боковые экранные трубы завальцованы в верхнем барабане и приварены к нижним камерам. Для сжигания топлива используется газомазутными горелками ГМГ-5,0. Котел ДКВр-20-13ГМ также включает опорную раму и сварной обвязочный каркас, а монтаж тяжелой обмуровки производится на месте. ДКВр может поставляться заводом в виде одного транспортабельного блока (без обшивки и изоляции) или в виде россыпи (узлов, пакетов, связок).
Оснащение
Комплектация включает в себя КИП, арматуру и гарнитуру в пределах котла, а также лестницы. Изоляционные и обмуровочные материалы не входят в комплект поставки. Для полноценного функционирования котельных с котлами ДКВр-20-13ГМ (Е-20-1,4ГМ) подходит следующее оборудование:— вентилятор ВДН-12,5-1000;
— дымосос ДН-13-1500;
— блочные водоподготовительные установки ВПУ;
— фильтры для осветления и умягчения воды ФОВ и ФиПА;
— термические деаэраторы типа ДА;
— теплообменные устройства;
— насосы;
— комплекты автоматики твердотопливных котлов ДКВр, КЕВ, КВ-Р, КВ-ТС.
| Наименование | Значение |
|---|---|
| Тип котла | Паровой |
| Вид расчетного топлива | Array |
| Паропроизводительность, т/ч | 20 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3(13,0) |
| Температура пара на выходе, °С | насыщ. 194 |
| Температура питательной воды, °С | 100 |
| Расчетный КПД (топливо №1), % | 92 |
| Расчетный КПД (топливо №2), % | 90 |
| Расход расчетного топлива (топливо №2), м3/ч | 1400 |
| Габариты транспортабельного блока, LxBxH, мм | 5350x3214x3992 5910x3220x2940 5910x3220x3310 |
| Габариты компоновки, LxBxH, мм | 11500х5970х7660 |
| Масса котла без топки (транспортабельного блока котла), кг | 13732/3510/ 3595 |
| Масса котла без топки (в объеме заводской поставки), кг | 44634 |
| Вид поставки | В сборе и россыпью |
| Расход расчетного топлива (топливо №1) , кг/ч | 1470 |
| Срок изготовления | 30 |
Чертежи отсутствуют.
-
Блок парового котла ДКВр-20-13ГМ
- ✔ Барабан верхний котла ДКВр-20-13ГМ (Е-20-1,4ГМ)
- ✔ Барабан нижний котла ДКВр-20-13ГМ (Е-20-1,4ГМ)
- ✔ Поверхности нагрева
- ✔ Трубная система котла ДКВр-20-13ГМ (Е-20-1,4ГМ):
- Экранные трубы ДКВр-20-13ГМ (Е-20-1,4ГМ) (фронтовой, задний и боковой экраны)
- Конвективные (кипятильные) трубы / Конвективный пучок ДКВр-20-13ГМ (Е-20-1,4ГМ)
- Опускные и перепускные трубы ДКВр-20-13ГМ (Е-20-1,4ГМ)
- Верхний коллектор ДКВр-20-13ГМ (Е-20-1,4ГМ)
- Нижний коллектор ДКВр-20-13ГМ (Е-20-1,4ГМ)
-
Арматура и водоуказательные приборы к котлу ДКВр-20-13ГМ (Е-20-1,4ГМ)Клапан запорный Dy20 Py25 - 29 шт Вентиль Ду6 Ру100 1213-6-0 - 2 шт Клапан (вентиль) Ду50 Pу40 15с22нж - 3 шт Клапан (вентиль) Ду80 Ру40 15с22нж - 1 шт Клапан обратный Ду32 Ру100 3С-6-3 - 1 шт Клапан регулирующий поворотного типа Ду80 Ру100 Т-34б - 1 шт Клапан обратный поворотный Ду80 Ру40 19с53нж - 2 шт Кран шаровой Ду200 Ру40 КШЗФ - 1 шт Крепеж в ящике - 1 шт Накладка силовая с петлей крепления - 2 шт Указатель уровня Dy10 Py25 - 1 шт Указатель уровня Ду20 Ру64 Т-30б - 1 шт Клапан пружинный предохранительный Ду80 Ру64 Рр 7-15 Т-32МС-3 - 2 шт Сопло - 1 шт Сопло - 1 шт Опора для ГУВ - 1 шт Гильза - 2 шт Трубка - 1 шт Стрелка указателя уровня - 1 шт Клапан трехходовой Dy10 Рy40 - 1 шт Манометр МП4-У У2-2,5МПа-1,5 - 1 шт Крышка - 2 шт Стопор - 2 шт Прокладка - 2 шт Патрон - 2 шт
-
Дополнительная комплектация:
- Блок котла в сборе (в сборе или россыпью) - 1шт
- Лестницы и площадки - 1 компл.
- Экономайзер стальной H=170 м² в сборе
- Воздухоподогреватель ВП-О-228
- Экономайзер водяной стальной БВЭС-V-1
- Экономайзер чугунный ЭБ-1-808
- Дымосос ДН-13-1500

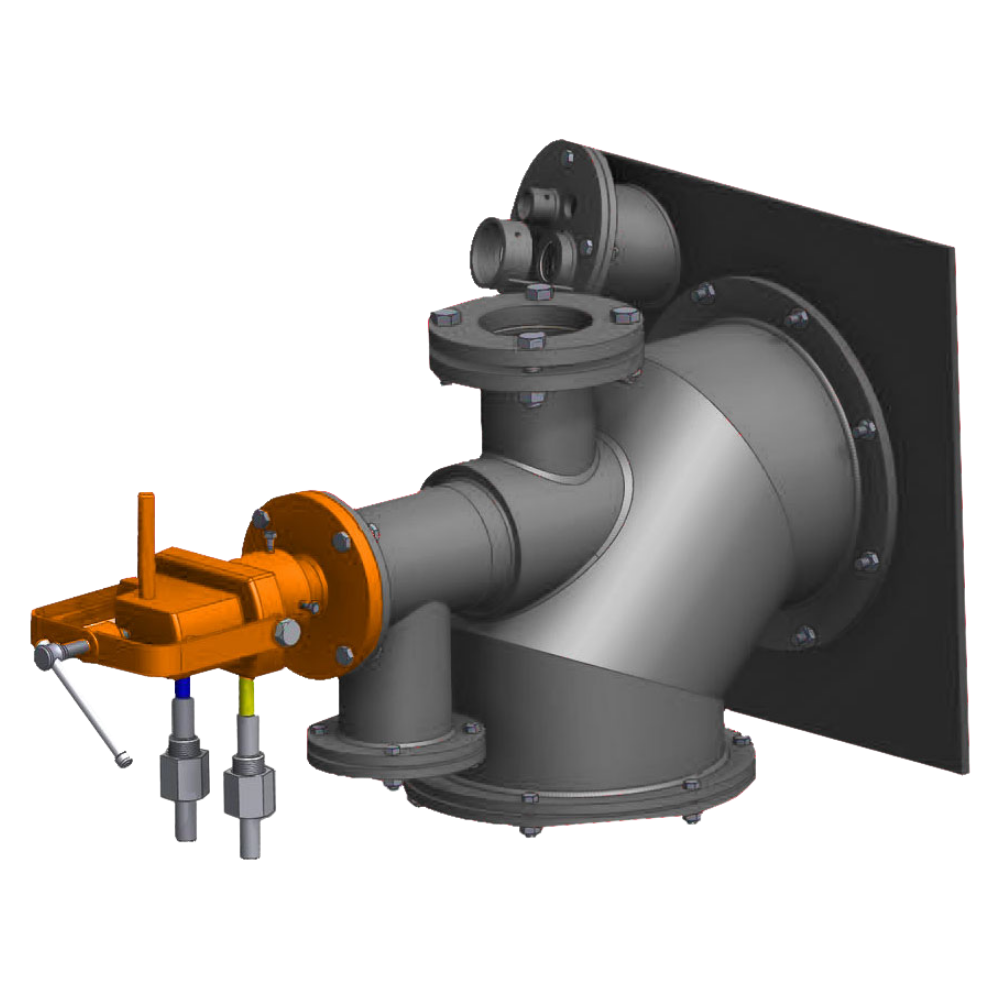

- Горелка газомазутная ГМГ-5,0

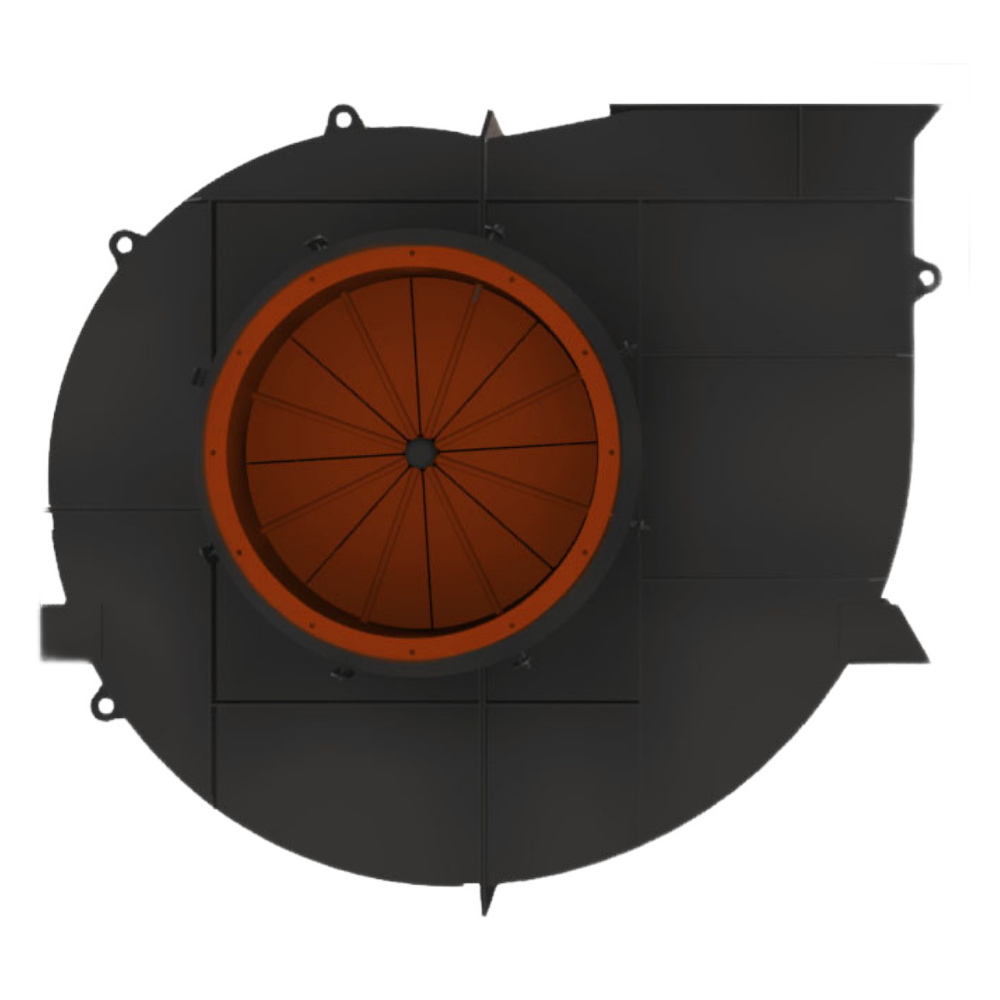

- Вентилятор ВДН-12,5-1000
-
Прочие изделия:
- Лестница котла ДКВр-20-13ГМ (Е-20-1,4ГМ)
- Лаз для котла ДКВр-20-13ГМ (Е-20-1,4ГМ)
- Люк для котла ДКВр-20-13ГМ (Е-20-1,4ГМ)
- Люк обдувочный (лючок для обдувки) для котла ДКВр-20-13ГМ (Е-20-1,4ГМ)
- Аппарат обдувочный для котла ДКВр-20-13ГМ (Е-20-1,4ГМ)
