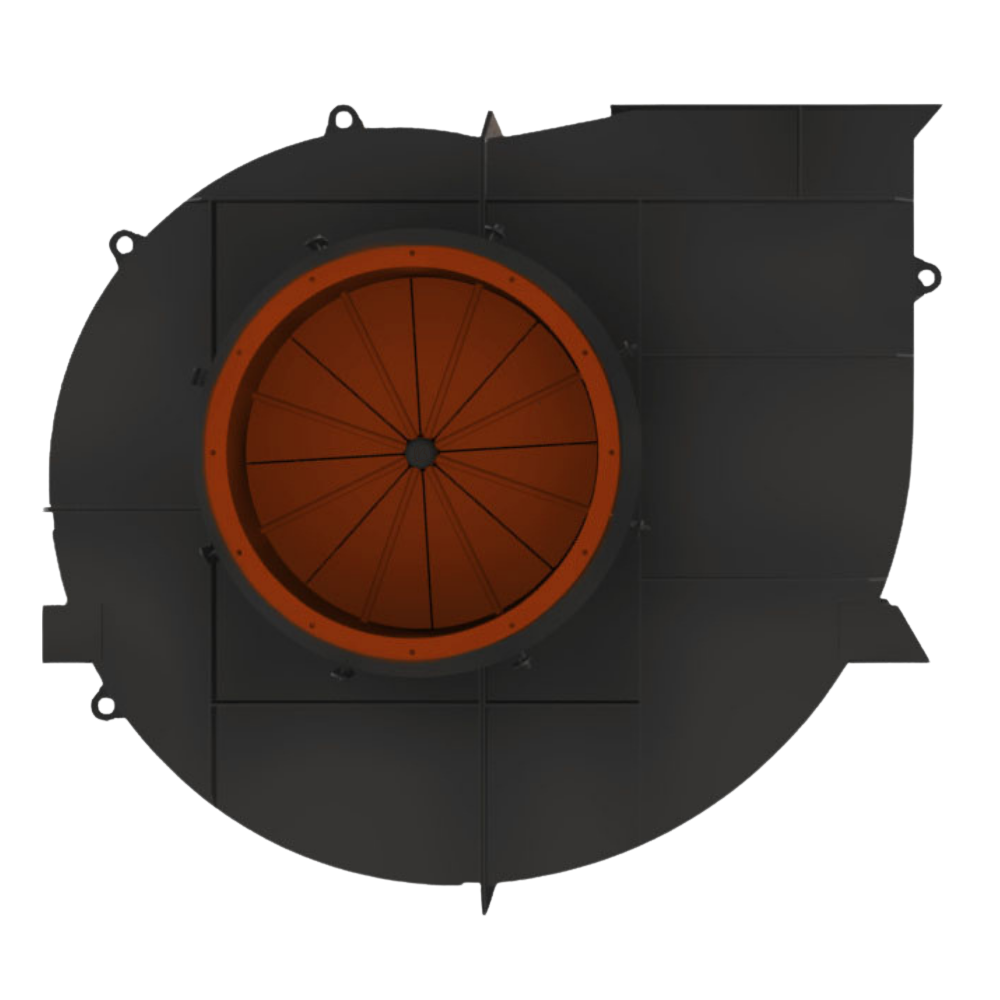

Дымосос ДН-13-1500

Производительность

43000 м3/ч
Частота вращения

1500 об./мин
давление даПа

400

Скачать опросный лист Добавить в заказ Запросить стоимость

Описание

Дымосос ДН-13-1500 исполнен с посадкой рабочего колеса на вал двигателя-привода; корпус спиральный поворотный. Дымососы ДН-13-1500 поставляются с углом разворота нагнетательного патрубка 255°; при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 15°. Направление вращения рабочего колеса - правое и левое.

Устройство и принцип работы

Основными узлами дымососов ДН-13-1500 являются:

рабочее колесо;

корпус (улитка);

всасывающий патрубок;

осевой направляющий аппарат;

электродвигатель-привод;

постамент.

Постамент служит общим несущим элементом, на котором с помощью болтовых соединений в единый поставочный блок монтируются улитка в сборе с осевым направляющим аппаратом и двигатель с насаженным на его вал рабочим колесом.
Рабочее колесо состоит из основного диска, переднего конического диска, 16 назад загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жесткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.
Регулирование производительности и полного давления дымососа осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.

Оснащение

По отдельному договору с Заказчиком с дымососом ДН-13-1500 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.
Дымососы ДН-13-1500 поставляются без упаковки, двигатель обернут полиэтиленовой пленкой.

Характеристики

Наименование	Значение
Срок изготовления	15-20
Диаметр рабочего колеса, м	1.3
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин	1500
Типоразмер двигателя	4АМ250М4
Установленная мощность двигателя, кВт	90
Потребляемая мощность, кВт	58.5
Производительность на всасывании, м3/ч	43000
Полное давление, даПа	400
Температура перемещаемой среды на всасывании, С	200
КПД max, %	83
Предельная запыленность перемещаемой среды, г/м3	2
Предельная температура перемещаемой среды на всасывании, С	200
Габариты с э/дв., LxBxH, мм	1855х2270х1960
Масса с э/дв. (без э/дв.), кг	1560 (1035)
Угол разворота корпуса при поставке (монтаже)	255° (0°;270° через 15°)

Чертежи

Чертежи отсутствуют.

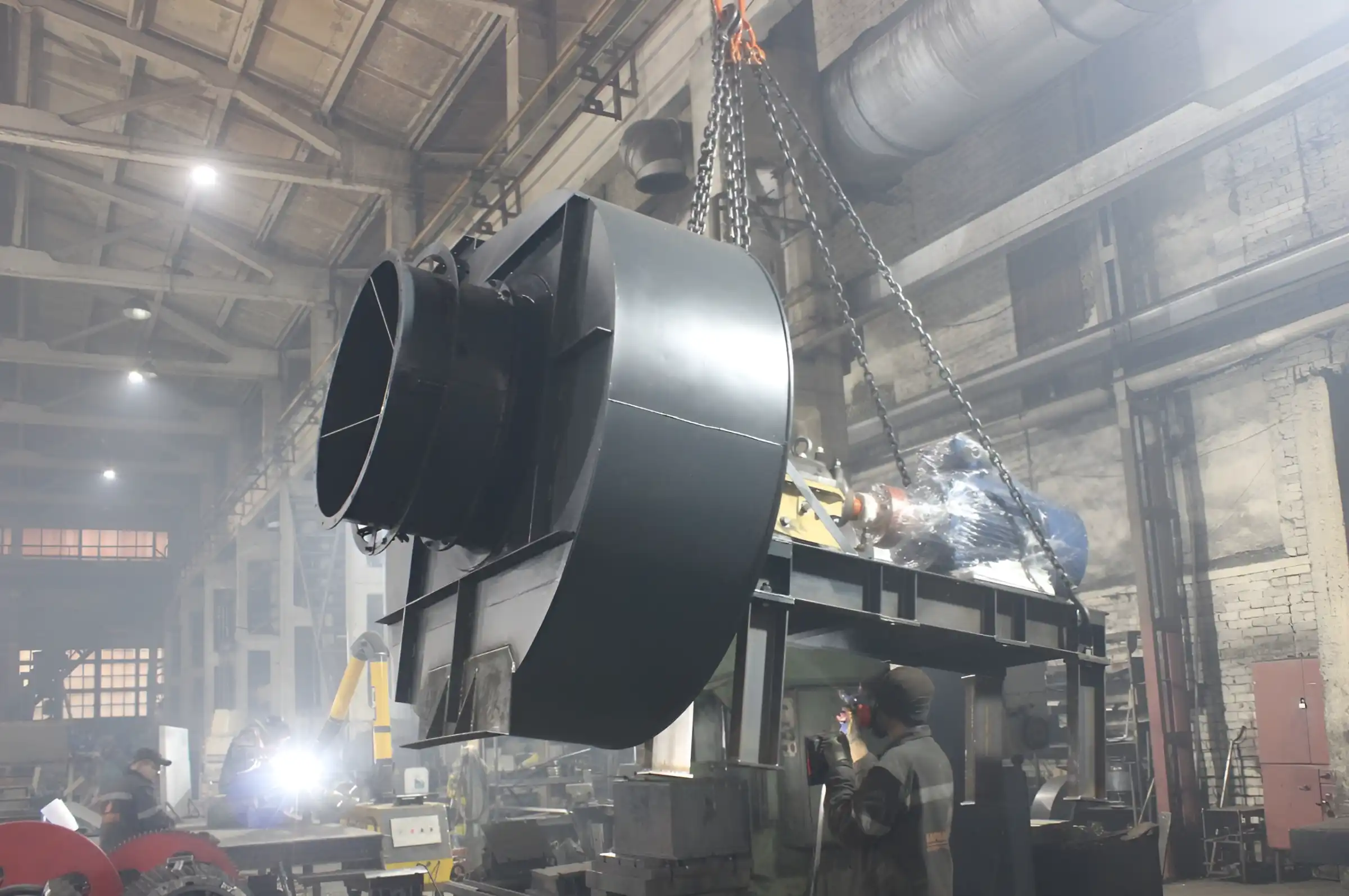

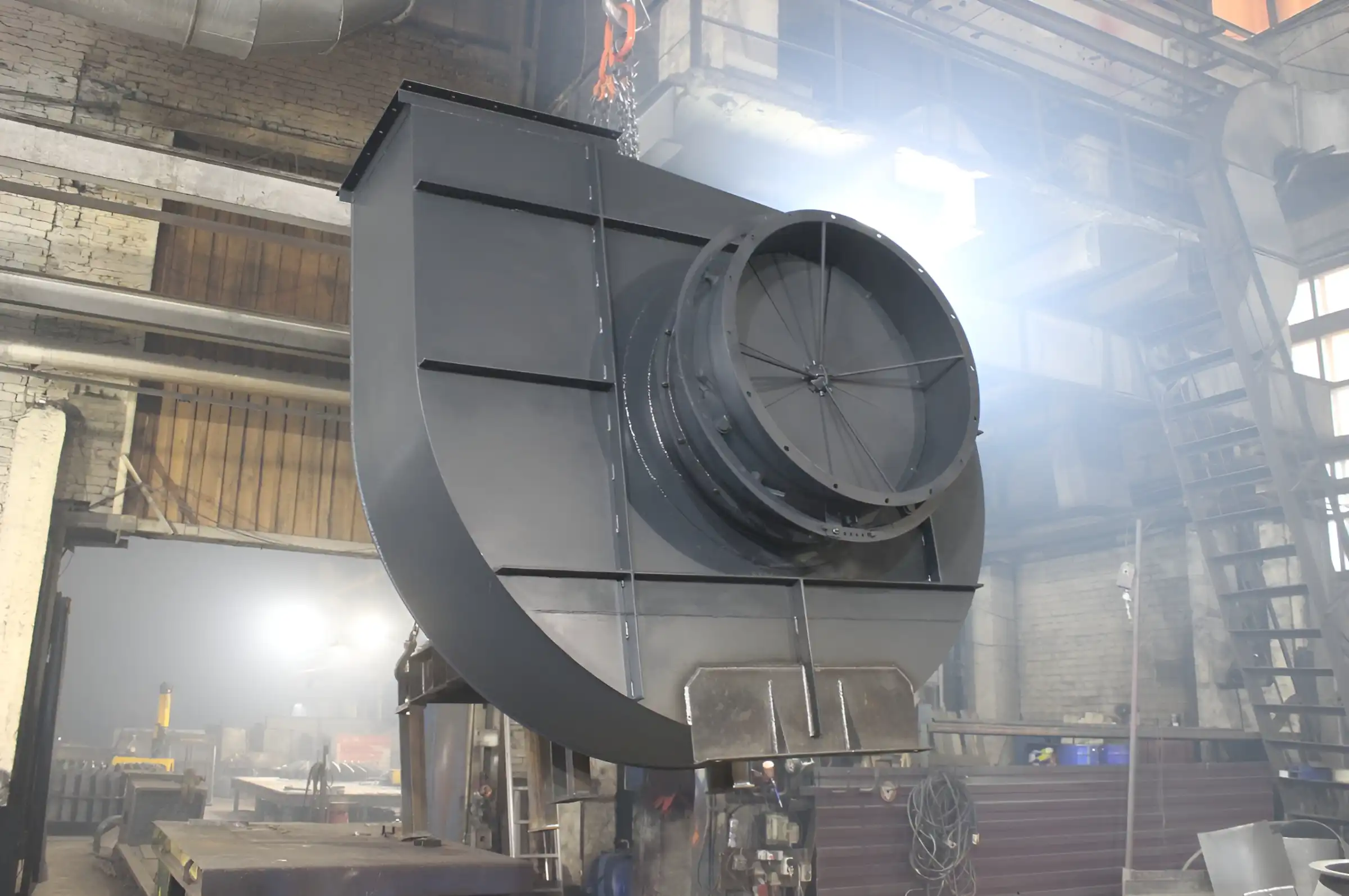

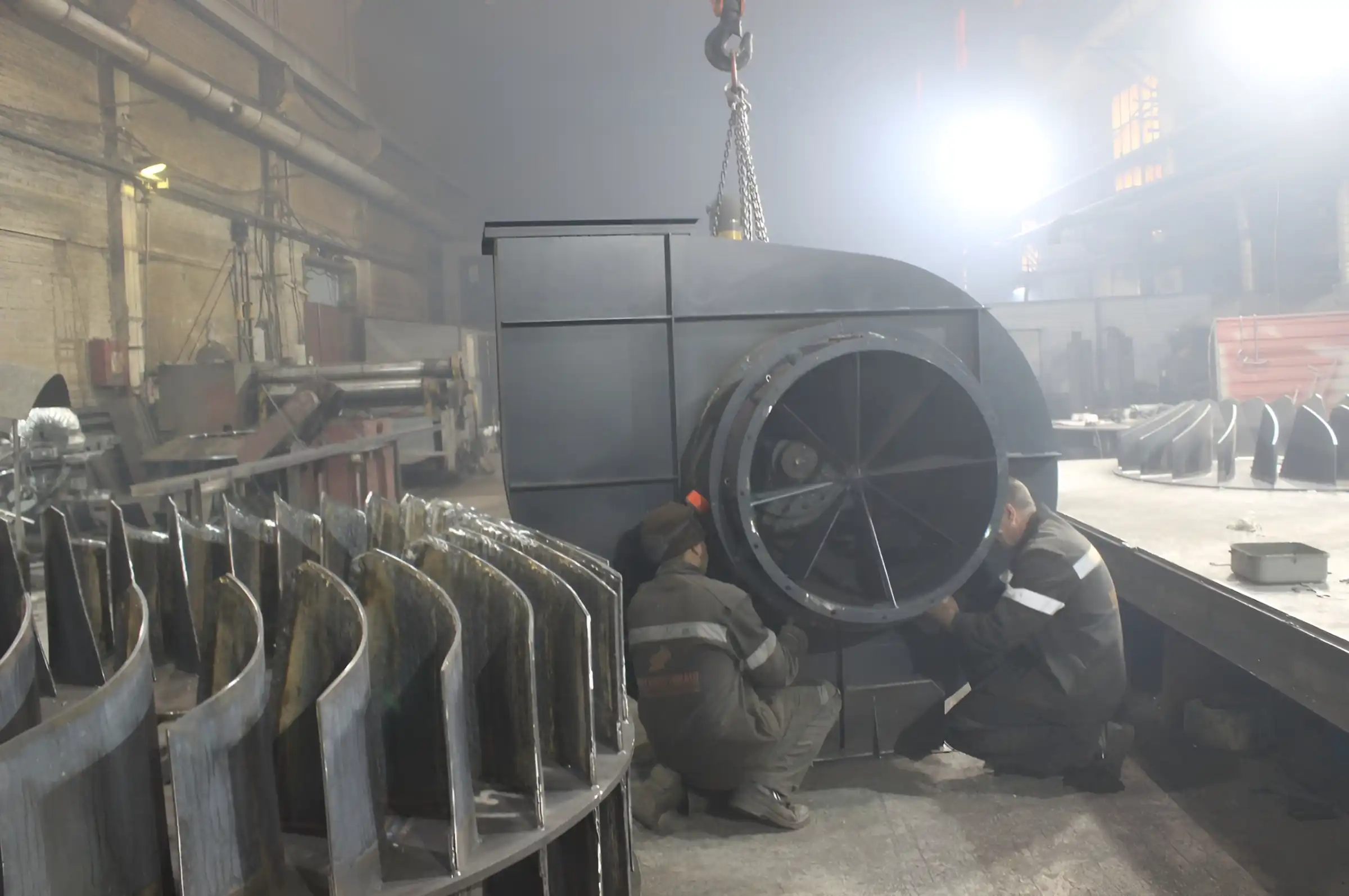

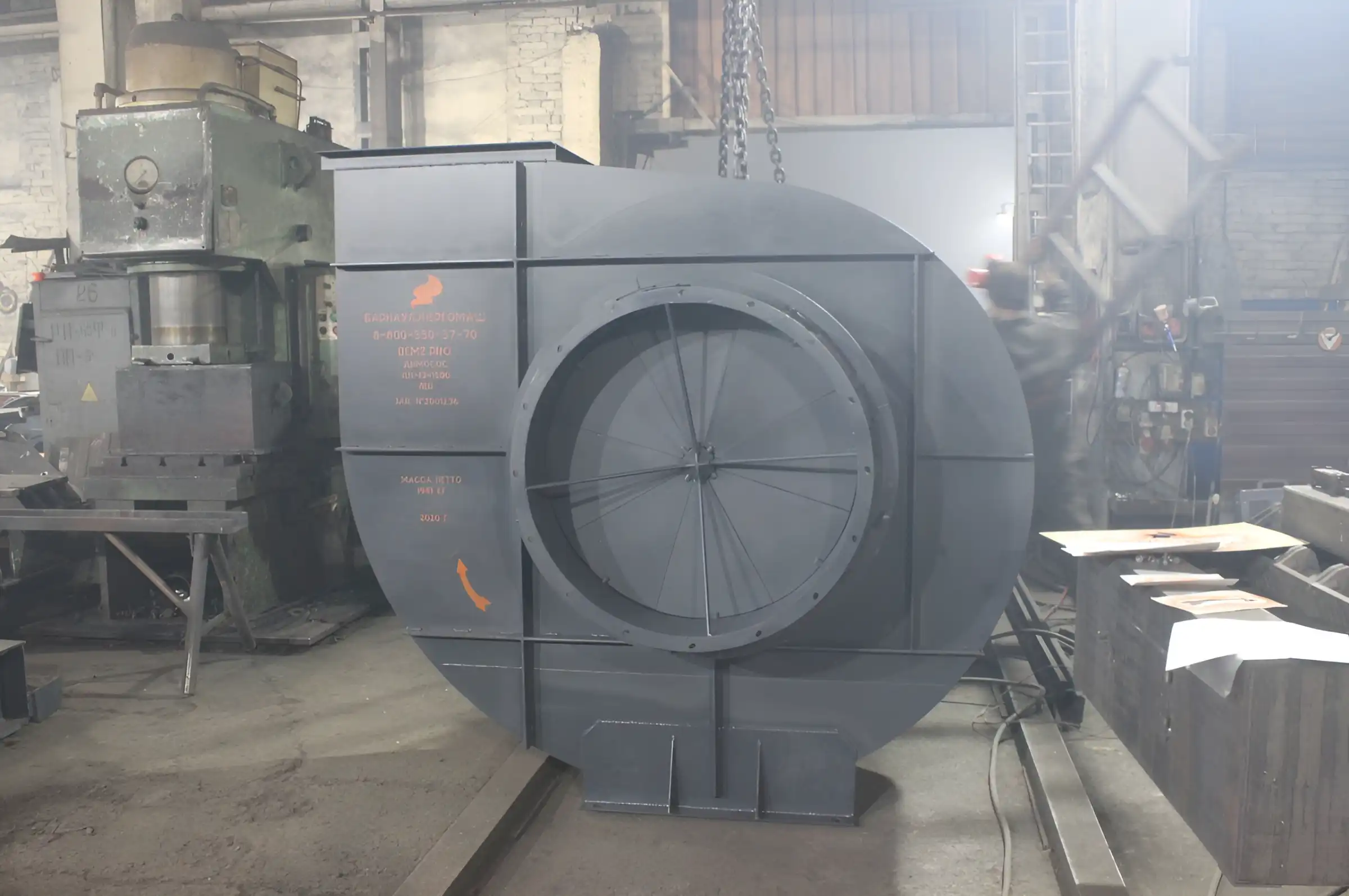

Галерея

Комплектация

Запасные части Дымососа ДН-13-1500
- корпус-улита дымососа ДН-13-1500;
- рабочее колесо дымососа ДН-13-1500;
- направляющий аппарат дымососа ДН-13-1500;
- всасывающий карман (карман Рихтера) для дымососа ДН-13-1500;
- исполнительный механизм МЭО для дымососа ДН-13-1500;
- устройство плавного пуска электродвигателя для дымососа ДН-13-1500;
- частотный преобразователь для электродвигателя для дымососа ДН-13-1500.
