Паровой котел ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ)
-
Паропроизводительность10 т/ч
-
Давление3,9 МП
-
Мощность8,598 Гкал/ч
-
Вид топливаГаз; Жидкое топливо
С этим товаром покупают
Котел ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ) — паровой водотрубный агрегат с естественной циркуляцией, работающий на газу и жидком топливе.
— два продольно расположенных барабана: верхний и нижний;
— конвективный пучок, образованный кипятильными трубами, соединяющими барабаны;
— экранированная топочная камера.

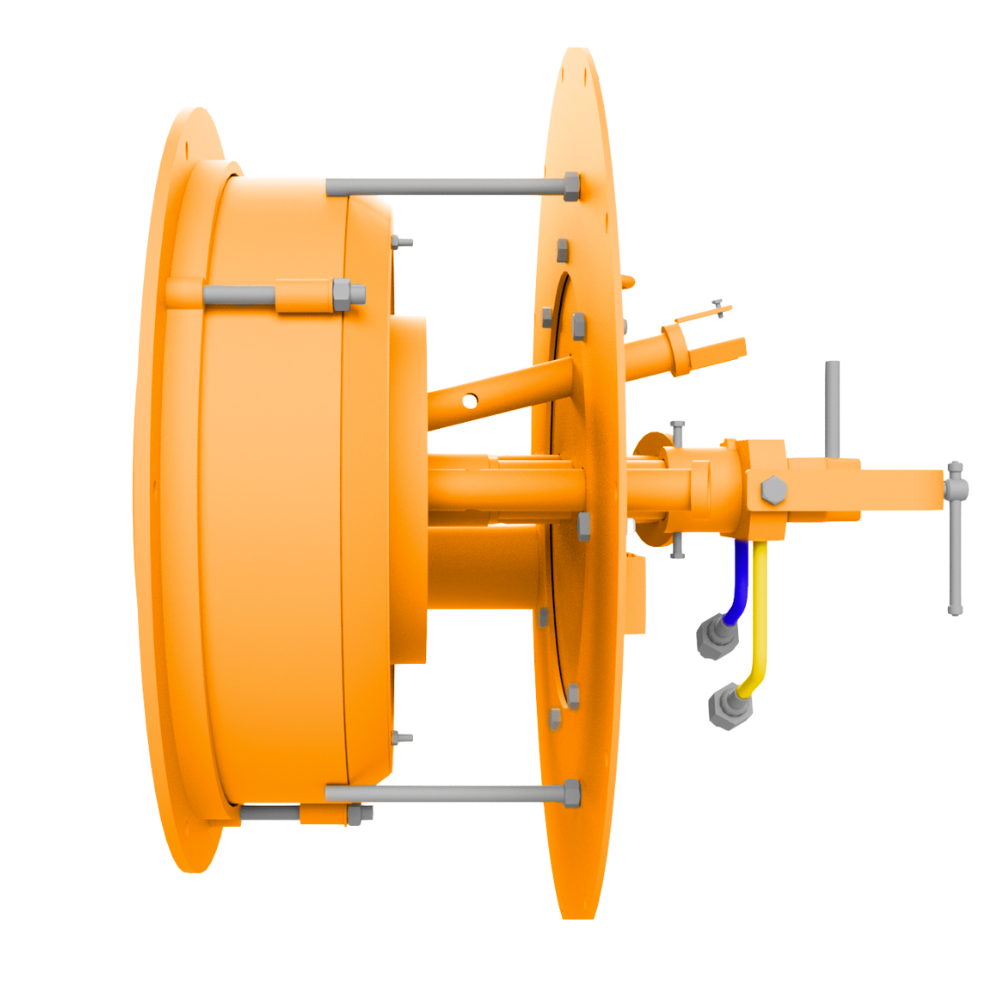

Боковые экранные трубы завальцованы в верхнем барабане и приварены к нижним камерам. Для сжигания топлива используется газомазутными горелками ГМГ-4,5. Котел ДКВр-10-39-440ГМ также включает опорную раму и сварной обвязочный каркас, а монтаж тяжелой обмуровки производится на месте. ДКВр может поставляться заводом в виде одного транспортабельного блока (без обшивки и изоляции) или в виде россыпи (узлов, пакетов, связок).
— вентилятор ВДН-10-1000;
— дымосос ДН-10-1500;
— блочные водоподготовительные установки ВПУ;
— фильтры для осветления и умягчения воды ФОВ и ФиПА;
— термические деаэраторы типа ДА;
— теплообменные устройства;
— насосы;
— комплекты автоматики твердотопливных котлов ДКВр, КЕВ, КВ-Р, КВ-ТС.
Устройство
Котел оборудован одноступенчатой системой испарения и включает в себя следующие компоненты:— два продольно расположенных барабана: верхний и нижний;
— конвективный пучок, образованный кипятильными трубами, соединяющими барабаны;
— экранированная топочная камера.
Боковые экранные трубы завальцованы в верхнем барабане и приварены к нижним камерам. Для сжигания топлива используется газомазутными горелками ГМГ-4,5. Котел ДКВр-10-39-440ГМ также включает опорную раму и сварной обвязочный каркас, а монтаж тяжелой обмуровки производится на месте. ДКВр может поставляться заводом в виде одного транспортабельного блока (без обшивки и изоляции) или в виде россыпи (узлов, пакетов, связок).
Оснащение
Комплектация включает в себя КИП, арматуру и гарнитуру в пределах котла, а также лестницы. Изоляционные и обмуровочные материалы не входят в комплект поставки. Для полноценного функционирования котельных с котлами ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ) подходит следующее оборудование:— вентилятор ВДН-10-1000;
— дымосос ДН-10-1500;
— блочные водоподготовительные установки ВПУ;
— фильтры для осветления и умягчения воды ФОВ и ФиПА;
— термические деаэраторы типа ДА;
— теплообменные устройства;
— насосы;
— комплекты автоматики твердотопливных котлов ДКВр, КЕВ, КВ-Р, КВ-ТС.
| Наименование | Значение |
|---|---|
| Тип котла | Паровой |
| Вид расчетного топлива | Газ, Жидкое топливо |
| Паропроизводительность, т/ч | 10 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 3,9(39,0) |
| Температура пара на выходе, °С | насыщ. 440 |
| Температура питательной воды, °С | 100 |
| Расчетный КПД (топливо №1), % | 90 |
| Расчетный КПД (топливо №2), % | 86 |
| Расход расчетного топлива (топливо №2), м3/ч | 820 |
| Габариты транспортабельного блока, LxBxH, мм | 8340х3250х3970 |
| Габариты компоновки, LxBxH, мм | 11030х5660х5450 |
| Масса котла без топки (транспортабельного блока котла), кг | 19136 |
| Масса котла без топки (в объеме заводской поставки), кг | 18374 |
| Вид поставки | Россыпью |
| Расход расчетного топлива (топливо №1) , кг/ч | 890 |
| Срок изготовления | 60-90 |
Чертежи отсутствуют.
-
Блок парового котла ДКВр-10-39-440ГМ
- ✔ Барабан верхний котла ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ)
- ✔ Барабан нижний котла ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ)
- ✔ Поверхности нагрева
- ✔ Трубная система котла ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ):
- Экранные трубы ДКВр-10-39-440ГМ (фронтовой, задний и боковой экраны)
- Конвективные (кипятильные) трубы / Конвективный пучок ДКВр-10-39-440ГМ
- Опускные и перепускные трубы ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ)
- Верхний коллектор ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ)
- Нижний коллектор ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ)
- Пароперегреватель котла ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ)
-
Арматура и водоуказательные приборы к котлу ДКВр-10-39ГМ (Е-10-39ГМ)Вентиль Ду6 Ру100 805-6-0 - 4 шт Вентиль запорный Ду80 Ру100 1с-8-2(ц) - 1 шт Вентиль запорный Ду80 Ру63 1c-7-1 - 1 шт Вентиль запорный с маховиком Ду50 Ру100 Т-107Б - 6 шт Клапан обратный подъёмный Ду50 Ру64 Т-18б-1 - 2 шт Клапан запорный Ду20 Ру380 998-20-0 - 30 шт Клапан обратный Ду32 Ру100 3С-6-3 - 1 шт Клапан обратный Ду20 Ру100 3с-6-1 - 1 шт Клапан регулирующий Ду50 Ру64 Т-33б - 1 шт Клапан запорный Ду15 Ру100 15с52нж1 - 1 шт Вентиль запорный Ду32 Ру100 1с-12-4э - 6 шт Клапан регулирующий игольчатый Ду10 Ру100 10с-1м - 3 шт Указатель уровня Ду20 Ру64 Т-29бм - 2 шт Клапан пружинный предохранительный Ду50 Ру64 Рр35-45 Т-31МС-1 - 2 шт Сопло - 1 шт Накладка силовая с петлей крепления - 2 шт Опора для ГУВ - 1 шт Трубка манометра - 1 шт Трубка манометра - 3 шт Манометр МП4-У У2-10 МПа-1,5 - 4 шт Вентиль трехходовой Ду10 Ру140 1093-10-0 - 4 шт Гильза с фланцем - 1 шт Крышка - 2 шт Стопор - 2 шт Прокладка - 2 шт Патрон - 2 шт
-
Дополнительная комплектация:
- Блок котла в сборе (в сборе или россыпью) - 1шт
- Лестницы и площадки - 1 компл.
- Экономайзер стальной H=170 м² в сборе
- Автоматика для котла ДКВр-10-39ГМ (Е-10-39ГМ)
-
Прочие изделия:
- Лестница котла ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ)
- Лаз для котла ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ)
- Люк для котла ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ)
- Люк обдувочный (лючок для обдувки) для котла ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ)
- Аппарат обдувочный для котла ДКВр-10-39-440ГМ (Е-10-3,9-440ГМ)
