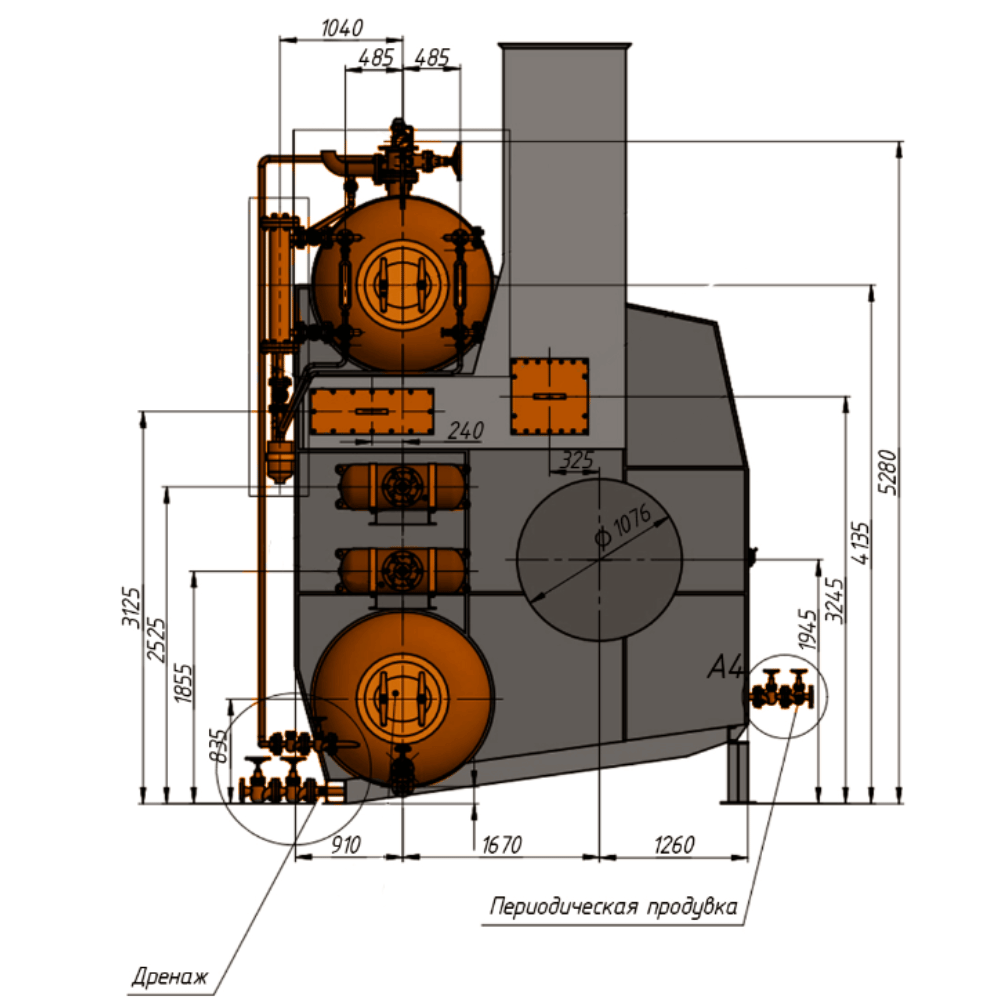

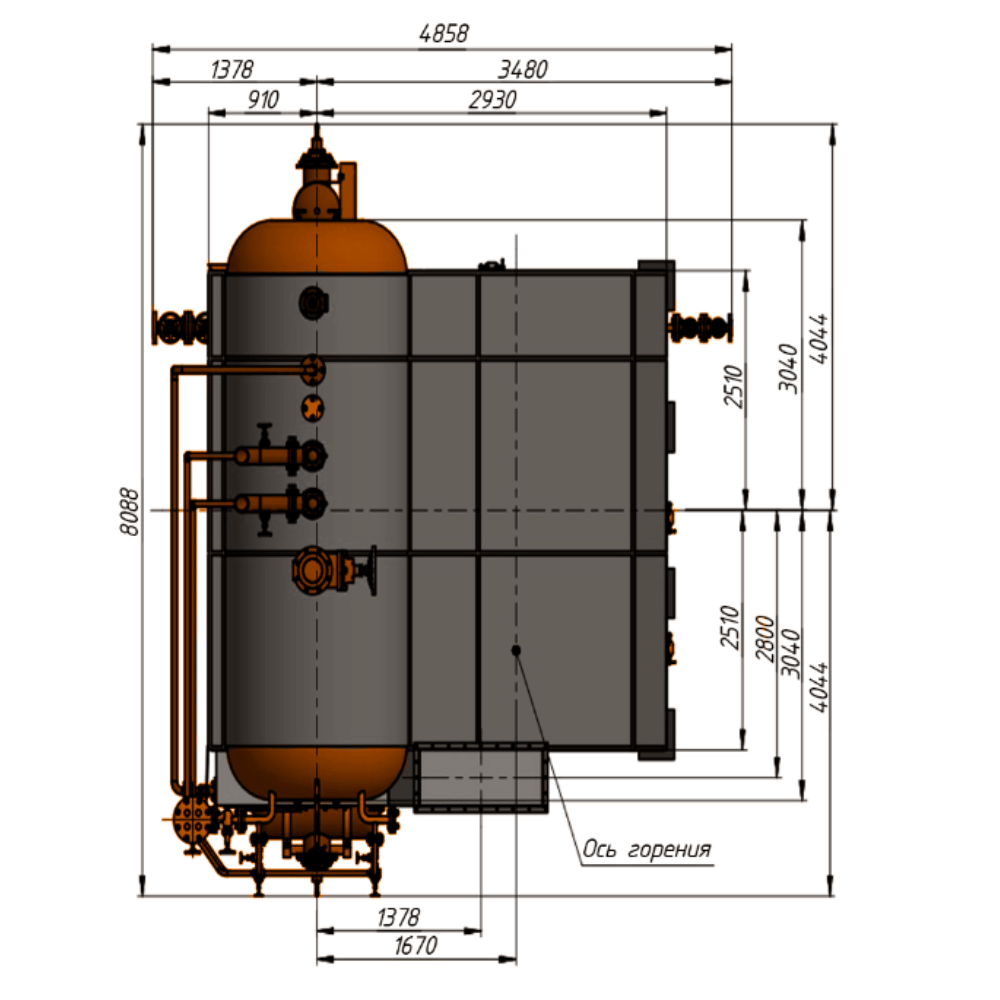

Паровой котел ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ)
-
Паропроизводительность16 т/ч
-
Давление1,3 МП
-
Мощность13,758 Гкал/ч
-
Вид топливаГаз; Жидкое топливо
Котел ДЕ-16-14-225ГМ-О — это паровой водотрубный агрегат с естественной циркуляцией, работающий на жидком топливе и природном газе.
Устройство
Котельная ячейка котла состоит из следующих компонентов: трубной системы блока котла в изоляции, горелки, а также вспомогательного тягодутьевого оборудования, питательных насосов, золоуловителя, дымовой трубы. Конвективная поверхность образована верхним и нижним барабаном котла, расположенными на одной вертикальной оси и соединенными пучком труб. Система сжигания топочного мазута и природного газа осуществляется с применением газомазутной горелки ГМ.Оснащение

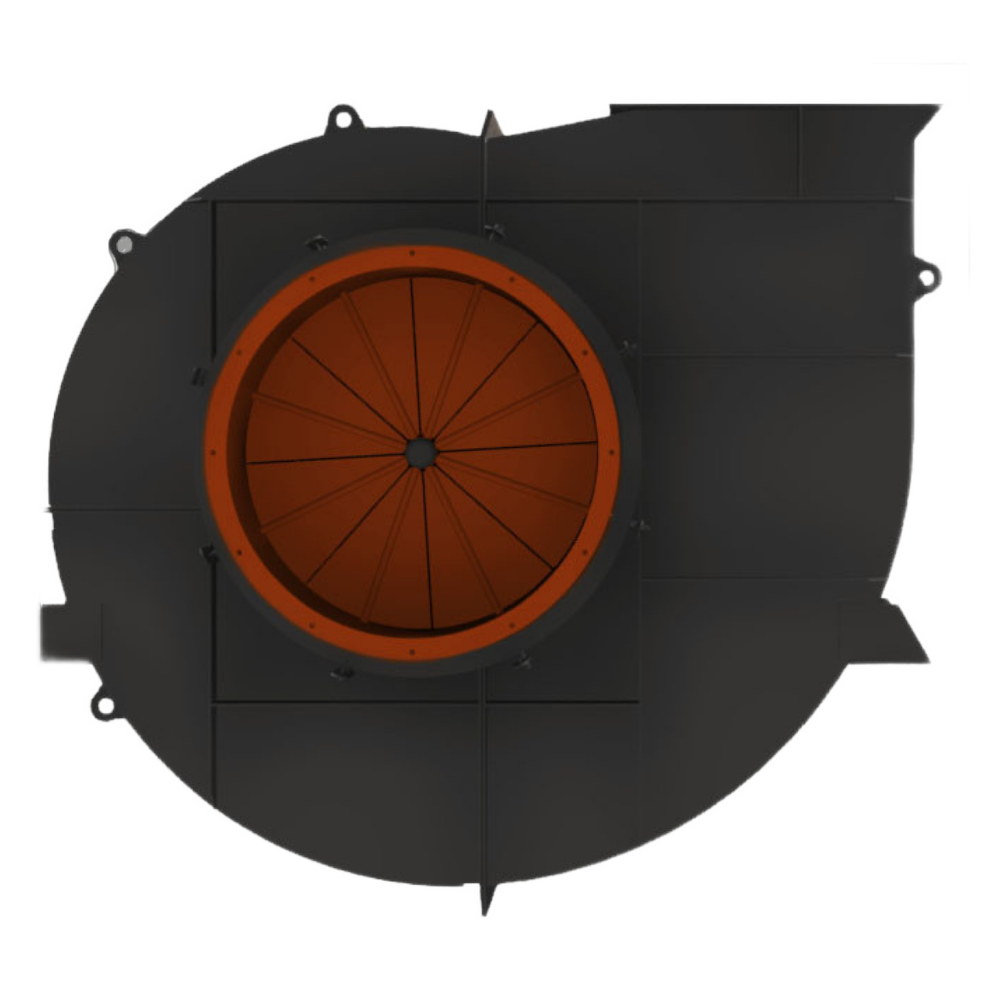

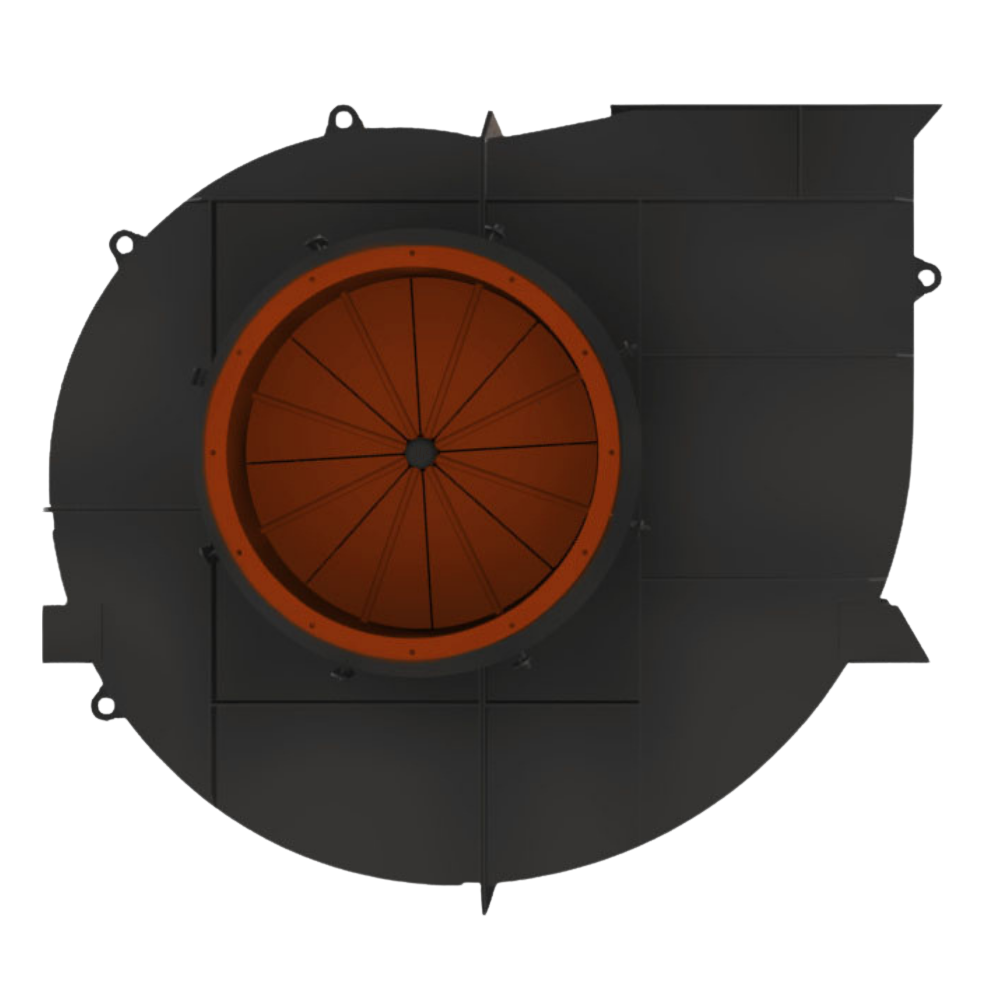

Поставка котла ДЕ-16-14-225ГМ-О поставляется с предохранительной и запорной арматурой, а также контрольно-измерительными приборами. Этот котел поставляется в виде одного транспортабельного блока. Для обеспечения надежной и эффективной работы, котельные, оснащенные котлами ДЕ-16-14-225ГМ-О, дополняются вентиляторами ВДН-9-1500 и дымососами ДН-11,2-1500, блочными водоподготовительными установками ВПУ, фильтрами для очистки и умягчения воды, термическими деаэраторами типа ДА, теплообменными устройствами, экономайзерами стальными БВЭС-IV-1 или чугунными ЭБ-1-330, насосами и комплектами автоматики с системой управления и безопасности газомазутных котлов ДЕ, ДКВр, КЕ, ДСЕ.| Наименование | Значение |
|---|---|
| Тип котла | Паровой |
| Вид расчетного топлива | Газ, Жидкое топливо |
| Паропроизводительность, т/ч | 16 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3(13,0) |
| Температура пара на выходе, °С | насыщ. 225 |
| Температура питательной воды, °С | 100 |
| Расчетный КПД (топливо №1), % | 93 |
| Расчетный КПД (топливо №2), % | 90 |
| Расход расчетного топлива (топливо №1) , м3/ч | 1202 |
| Расход расчетного топлива (топливо №2), м3/ч | 1124 |
| Габариты транспортабельного блока, LxBxH, мм | 7550х3030х4032 |
| Габариты компоновки, LxBxH, мм | 8655х5240х6072 |
| Масса котла без топки (транспортабельного блока котла), кг | 19350 |
| Масса котла без топки (в объеме заводской поставки), кг | 22110 |
| Вид поставки | В сборе |
| Срок изготовления, дней | 30 |
-
Блок парового котла ДЕ-16-14-225ГМ-О
- ✔ Барабан верхний котлаДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ)
- ✔ Барабан нижний котла ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ)
- ✔ Поверхности нагрева
- ✔ Трубная система котла ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ):
- Экранные трубы ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ)
- Конвективные (кипятильные) трубы / Конвективный пучок ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ)
- Пароперегреватель котла ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ).
-
Арматура и водоуказательные приборы к котлу ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ)
- Фланец с патрубком - 1 шт
- Патрубок - 3 шт
- Фланец - 2 шт
- Клапан запорный Dy20 Py25 - 15 шт
- Клапан (вентиль) Ду50 Pу40 15с22нж - 1 шт
- Клапан (вентиль) Ду80 Ру40 15с22нж - 3 шт
- Клапан Ду50 Ру16 КРП-50М - 1 шт
- Клапан запорный Ду10 Ру380 588-10-0 - 4 шт
- Клапан обратный Ду32 Ру100 3С-6-3 - 1 шт
- Клапан обратный поворотный Ду80 Ру40 19с53нж - 2 шт
- Задвижка с эл.приводом Ду150 Ру 25 30с999нж - 1 шт
- Фланец 50а-(16-25) - 4 шт
- Фланец 80-16 - 8 шт
- Фланец 150-25 - 1 шт
- Прокладка - 2 шт
- Прокладка - 5 шт
- Прокладка - 9 шт
- Прокладка - 1 шт
- Крепеж в ящике (ДЕ16-14-225ГМ-О) - 1 шт
- Сопло - 1 шт
- Накладка силовая с петлей крепления - 2 шт
- Опора - 1 шт
- Колонка уровнемерная - 1 шт
- Указатель уровня Dy10 Py25 - 2 шт
- Кран шаровой фланцевый Ду25 Ру25 Тпр=250°С КШФ - 2 шт
- Клапан предохранительный Dy50 Py40 (dс=48) - 2 шт
- Фланец 25-25 - 2 шт
- Крышка - 2 шт
- Гильза - 2 шт
- Трубка манометра - 2 шт
- Стопор - 2 шт
- Фланец - 2 шт
- Прокладка 58Х33 (ПОСТ.ЛИСТОМ) - 4 шт
- Прокладка - 2 шт
- Прокладка - 2 шт
- Патрон - 2 шт
- Клапан трехходовой Dy10 Рy40 - 2 шт
- Манометр МП4-У У2-2,5МПа-1,5 - 3 шт
- Кран трехходовой натяжной с фланцем Ду15 Pу16 (11Б38бк3) - 1 шт
- Прокладка - 4 шт
- Прокладка - 2 шт
-
Дополнительная комплектация:
- Блок котла в сборе (в обшивке и изоляции) - 1шт
- Лестницы и площадки - 1 компл.
- Горелка ГМ-10
- Автоматика для котла ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ)
- Арматура для котла ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ)
-
Прочие изделия
- Лестница котла ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ)
- Люк для котла ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ)
- Перегородка для котла ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ)
- Парасепарационное устройство для котла ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ)
- Аппарат обдувки для котла ДЕ-16-14-225ГМ-О (Е-16-1,4-225ГМ)
