Дымосос ДН-11,2-1500

Частота вращения

1500 об./мин
Производительность х1000

28700 м3/ч
давление даПа

281

Скачать опросный лист Добавить в заказ Запросить стоимость

Описание

Дымосос ДН-11,2-1500 исполнен с посадкой рабочего колеса на вал двигателя-привода; корпус спиральный поворотный. Дымососы ДН-11,2-1500 поставляются с углом разворота нагнетательного патрубка 255°; при монтаже корпус может быть установлен с углом разворота нагнетательного патрубка от 0° до 270° через 15°. Направление вращения рабочего колеса - правое и левое.

Устройство и принцип работы

Основными узлами дымососов ДН-11,2-1500 являются:

рабочее колесо,

корпус (улитка),

всасывающий патрубок,

осевой направляющий аппарат, электродвигатель-привод,

постамент.

Постамент служит общим несущим элементом, на котором с помощью болтовых соединений в единый поставочный блок монтируются улитка в сборе с осевым направляющим аппаратом и двигатель с насаженным на его вал рабочим колесом.

Рабочее колесо состоит из основного диска, переднего конического диска, 16-ти назад загнутых лопаток и ступицы. Рабочие колеса отбалансированы на заводе-изготовителе.
Сварной спиральный корпус собран из двух боковых стенок и обечайки. Для создания необходимой жёсткости торцевые стенки корпуса усиливаются оребрением из полос. К передней стенке корпуса приваривается всасывающий патрубок цилиндрической формы.

Регулирование производительности и полного давления дымососа осуществляется осевым направляющим аппаратом. Осевой направляющий аппарат состоит из сварного цилиндрического корпуса, поворотного кольца, восьми листовых лопаток, соединенных с поворотным кольцом рычажной системой и обтекателем. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.

Оснащение

По отдельному договору с Заказчиком с дымососом ДН-11,2-1500 может поставляться всасывающий карман. Всасывающий карман устанавливается на входе потока воздуха в корпус (крепится к патрубку болтами) и позволяет, изменяя направление потока на 90°, стабилизировать его и повысить КПД тягодутьевой машины.

Дымососы ДН-11,2-1500 поставляются без упаковки, двигатель оборачивается полиэтиленовой или стрейч пленкой пленкой.

Характеристики

Наименование	Значение
Срок изготовления	15-20
Диаметр рабочего колеса, м	1.12
Частота вращения рабочего колеса двигателя(синхронная), max, об/мин	1500
Типоразмер двигателя	А200L4
Установленная мощность двигателя, кВт	45
Потребляемая мощность, кВт	27.2
Производительность на всасывании, м3/ч	28700
Полное давление, даПа	281
Температура перемещаемой среды на всасывании, С	200
КПД max, %	83
Предельная запыленность перемещаемой среды, г/м3	2
Предельная температура перемещаемой среды на всасывании, С	200
Габариты с э/дв., LxBxH, мм	1505х2038х1685
Масса с э/дв. (без э/дв.), кг	1048 (765)
Угол разворота корпуса при поставке (монтаже)	255° (0°-270° через 15°)

Чертежи

Чертежи отсутствуют.

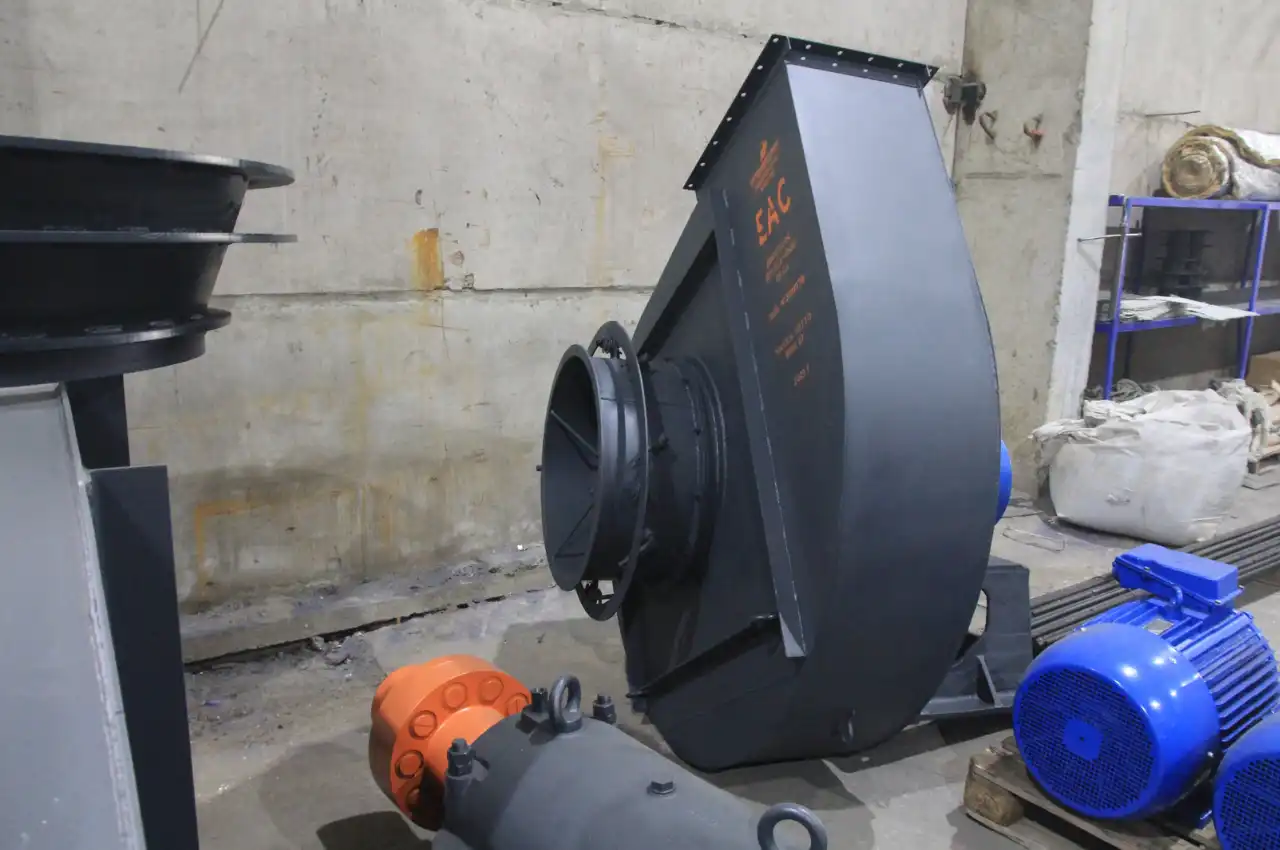

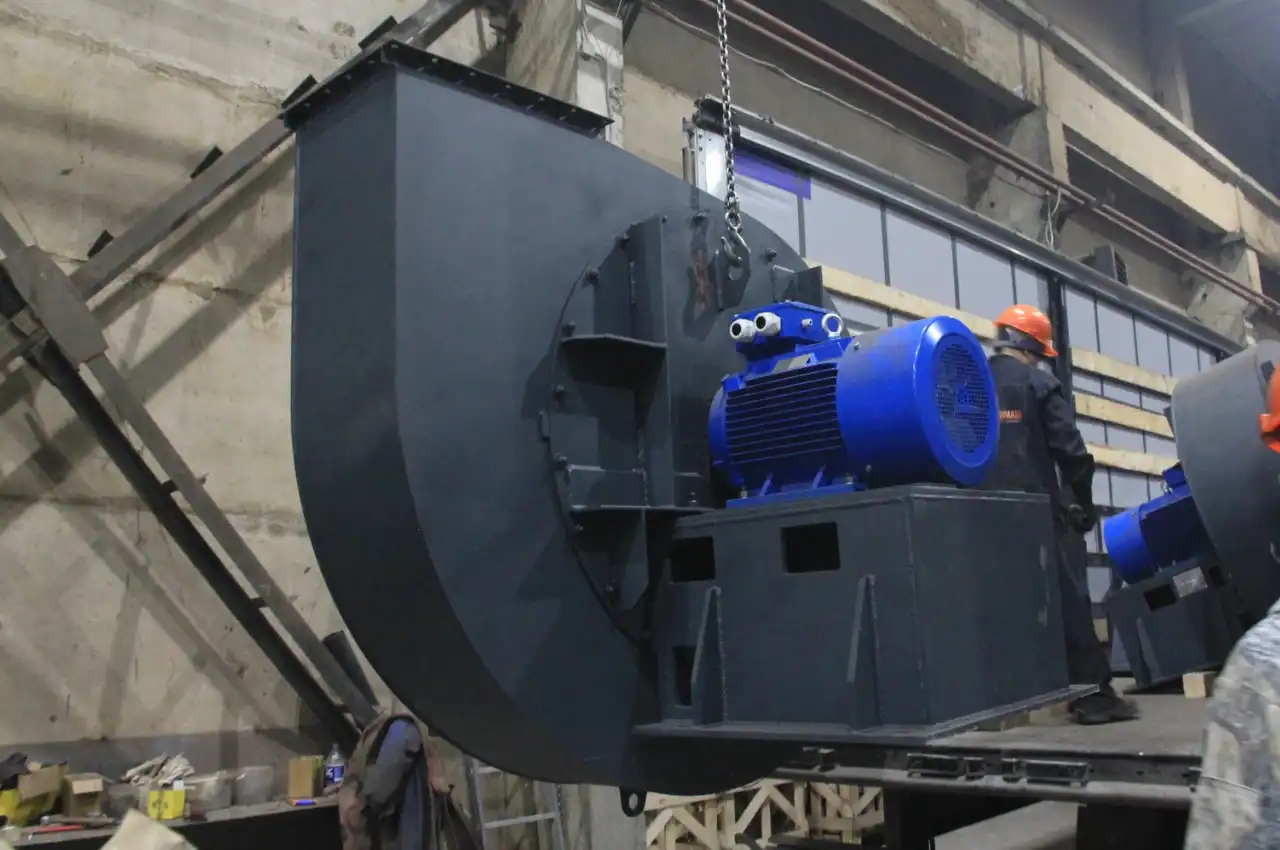

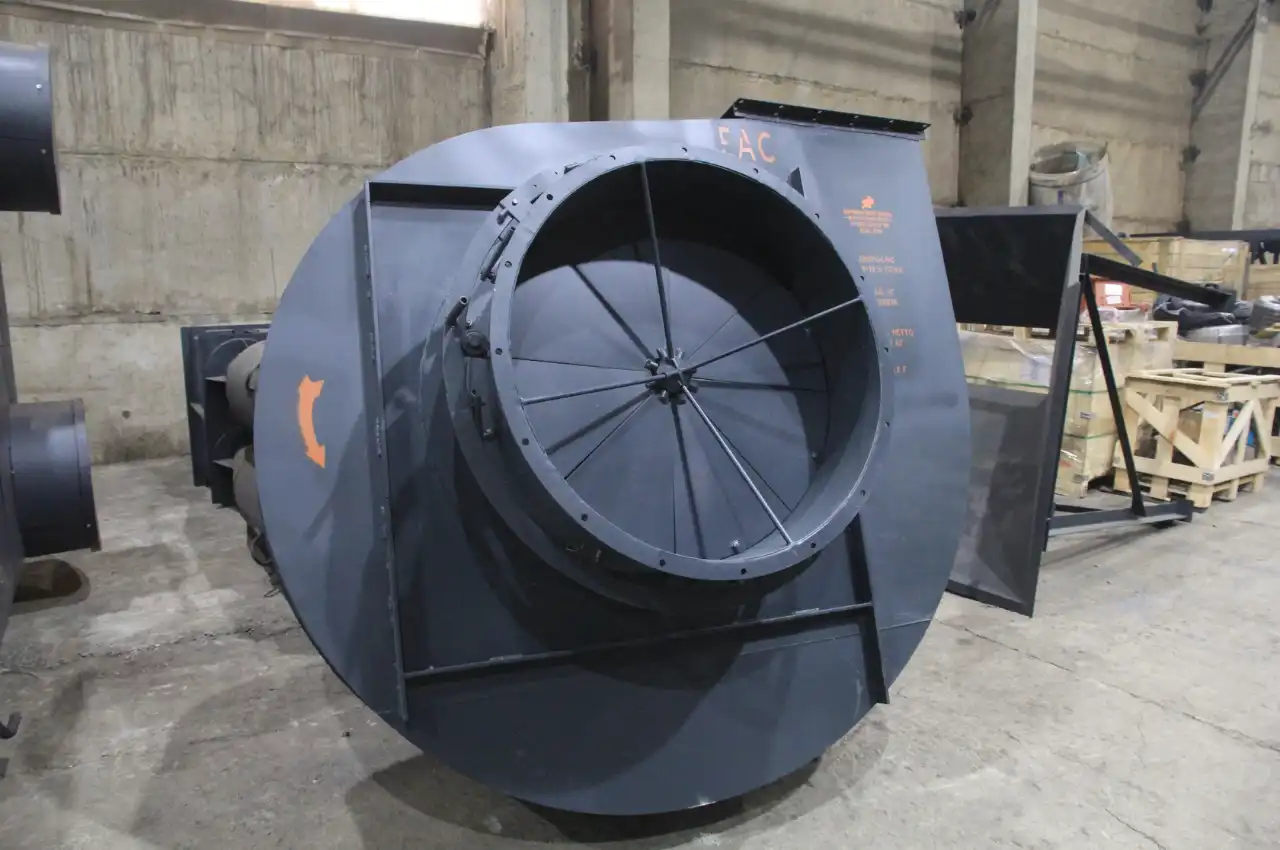

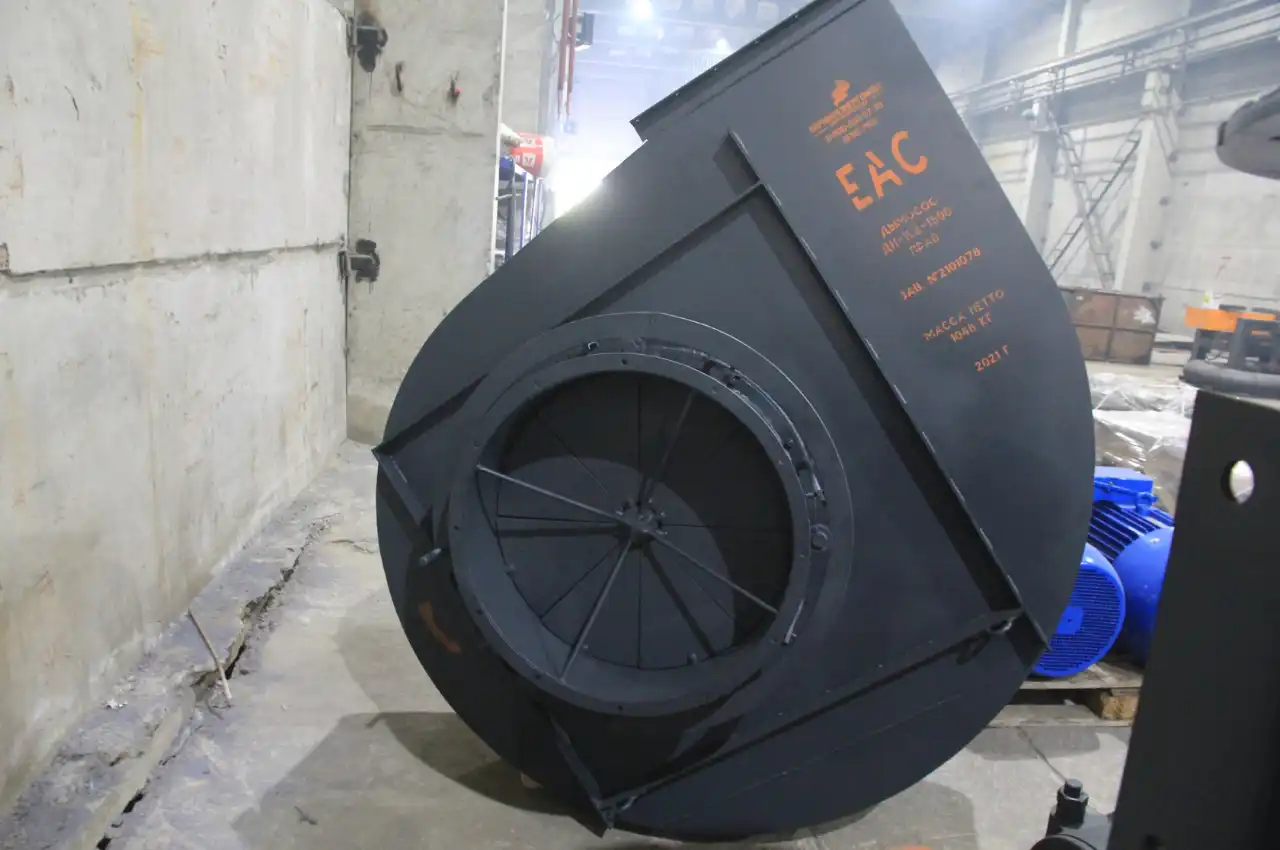

Галерея

Комплектация

Запасные части Дымососа ДН-11,2-1500
- корпус-улита дымососа ДН-11,2-1500;
- рабочее колесо дымососа ДН-11,2-1500;
- направляющий аппарат дымососа ДН-11,2-1500;
- всасывающий карман (карман Рихтера) для дымососа ДН-11,2-1500;
- исполнительный механизм МЭО для дымососа ДН-11,2-1500;
- устройство плавного пуска электродвигателя для дымососа ДН-11,2-1500;
- частотный преобразователь для электродвигателя для дымососа ДН-11,2-1500.
