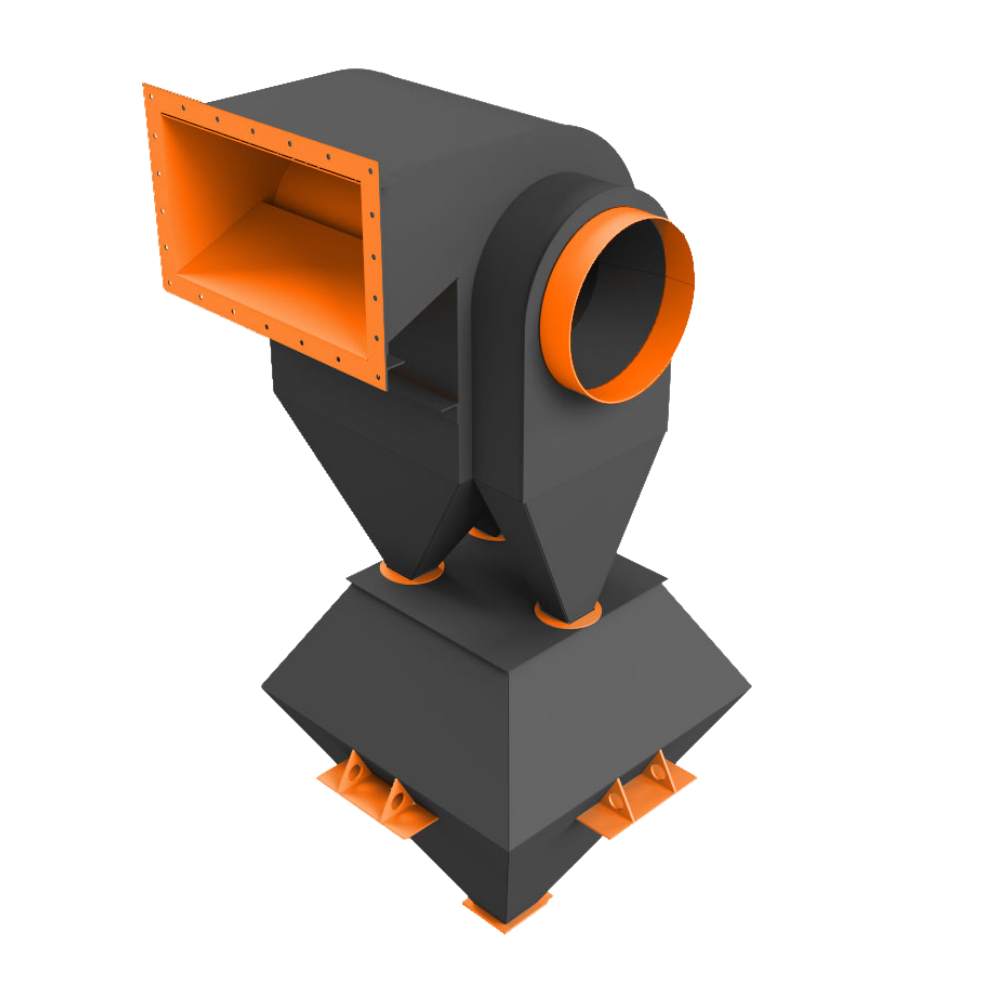

Золоуловитель ЗУ 2-1

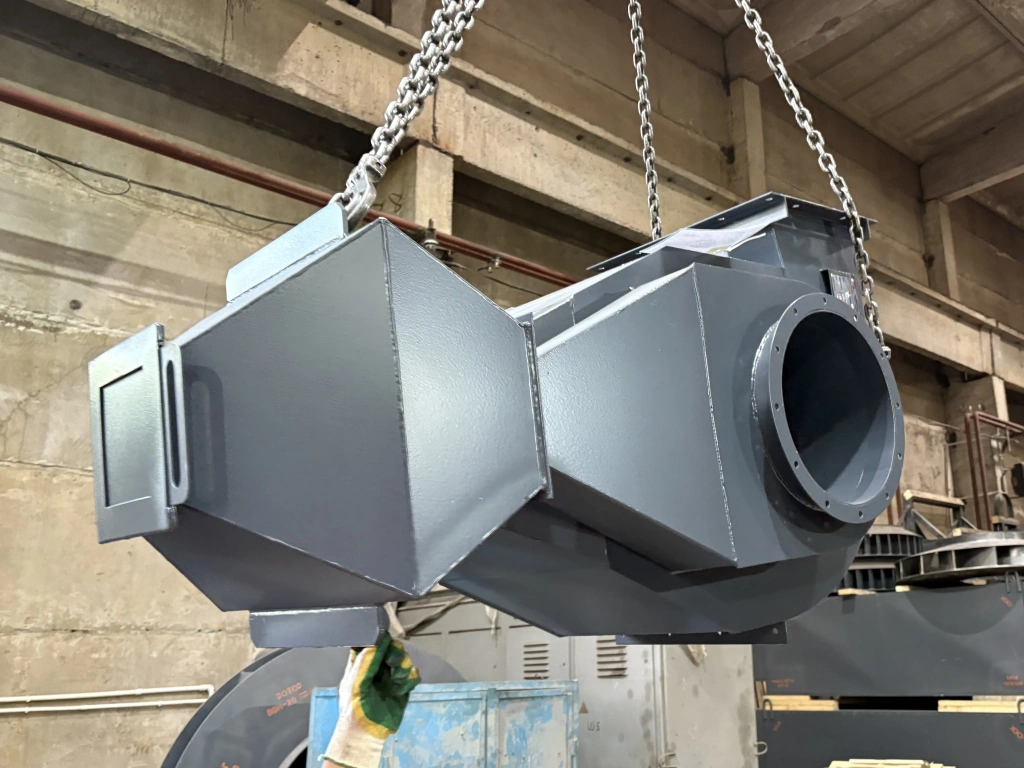

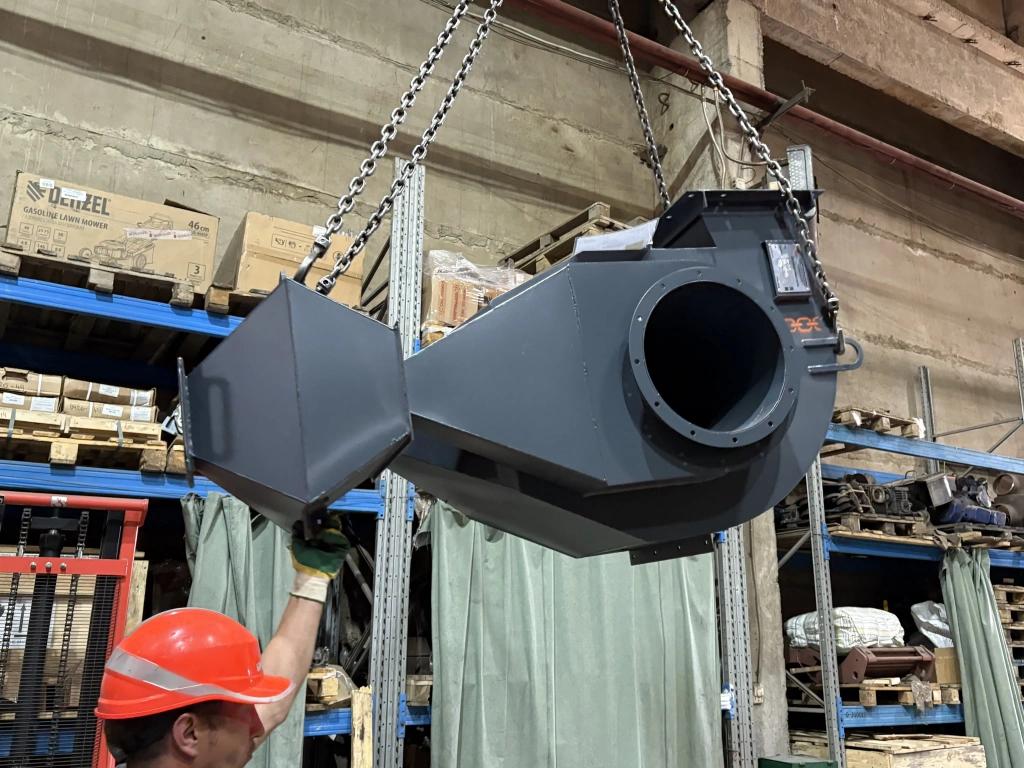

Золоуловитель ЗУ 2-1 может быть использован одновременно и как сепаратор системы  возврата частиц уноса на дожигание, но только при условии размещения непосредственно за котлом. В этом случае золоспускное отверстие бункера-осадителя подключается через клапаны размыкатели к эжекторам или другим пылепитающим устройствам. Золоуловитель ЗУ 2-1 состоит из корпуса с криволинейными стенками, соединённого с источником выброса дымовых газов фланцем прямоугольного сечения на входном отверстии, круглым отверстием на боковой стенке для отвода очищеного газа, трёх бункеров-осадителей, бункера-накопителя с шибером. Для осмотра и чистки золоуловителя используется лаз. При замене диафрагмы лаза на тонкий лист железа на асбестовом картоне и на стальной сетке лаз будет выполнять функцию взрывного клапана. Присоединение золоуловителя должно быть газоплотным с обязательным уплотнением асбестовым картоном или шнуром. Корпус золоуловителя ЗУ 2-1 и бункер-накопитель опирается на опорные пояса. Принцип работы ЗУ 2-1: Дымовой газ поступает во входное отверстие и движется между стенками корпуса. Под действием гравитационных и центробежных сил из потока запыленного газа сепарируются по фракциям твёрдые частицы золы, которые осаждаются в бункере-накопителе. Зола периодически удаляется обслуживающим персоналом через шибер. Очищенный газ отводится из золоуловителя ЗУ 2-1 через выходное отверстие в боковой стенке справа, если смотреть со стороны входа газового потока.
