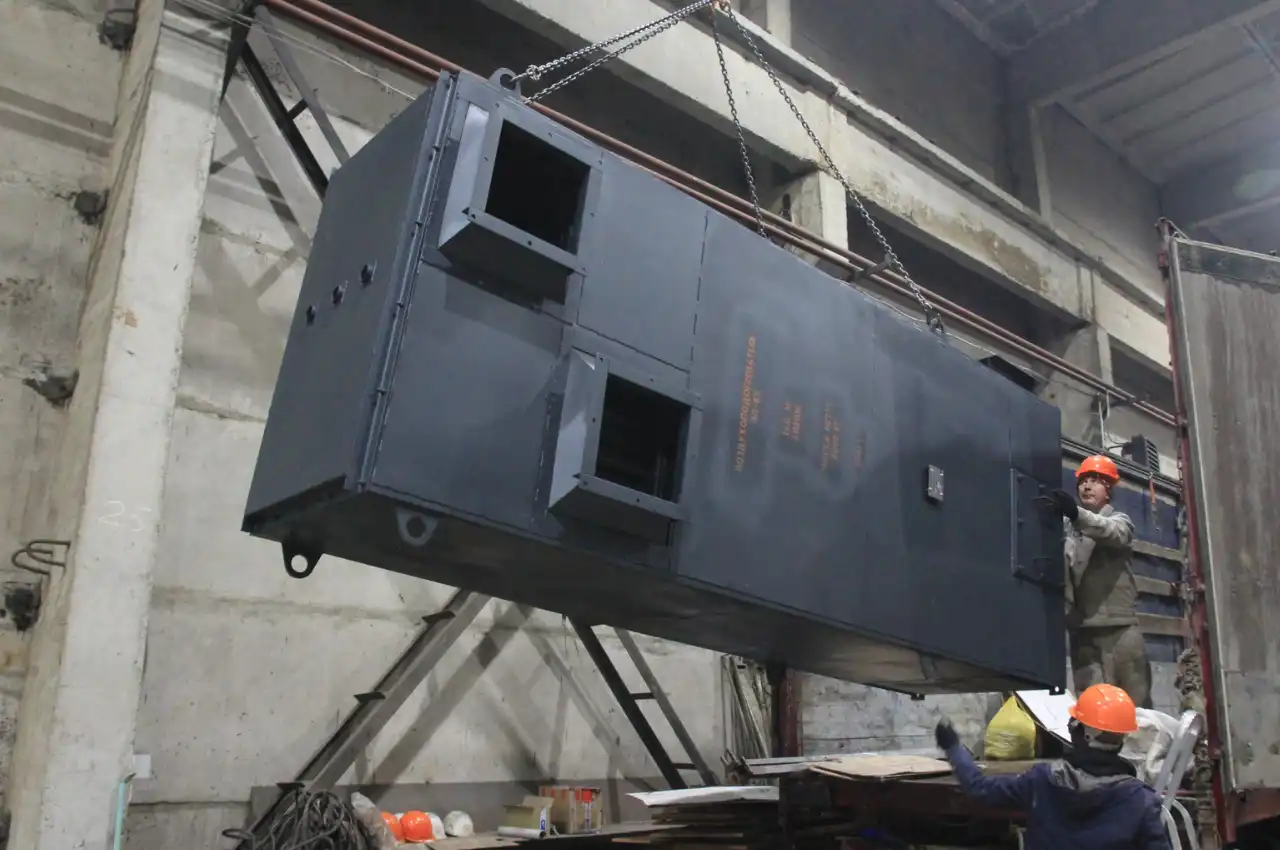

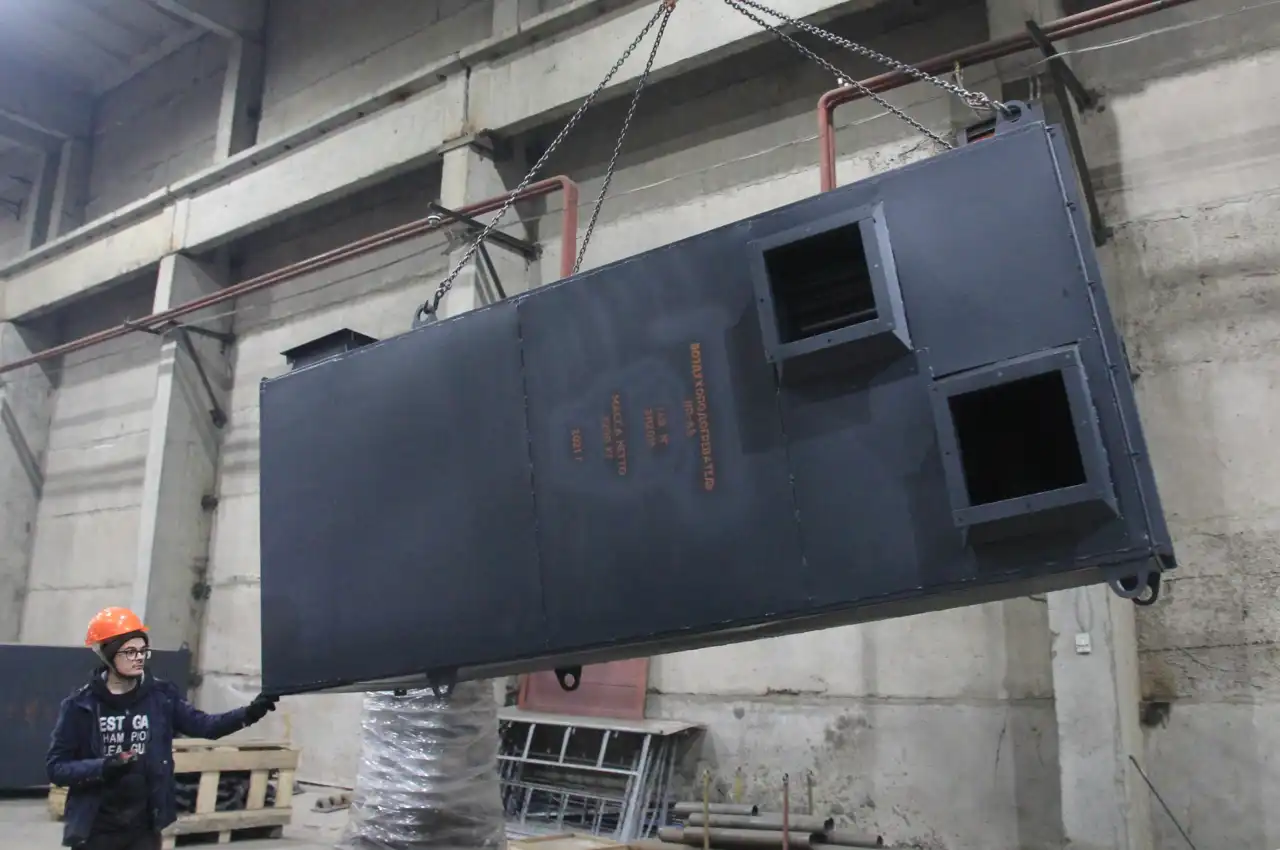

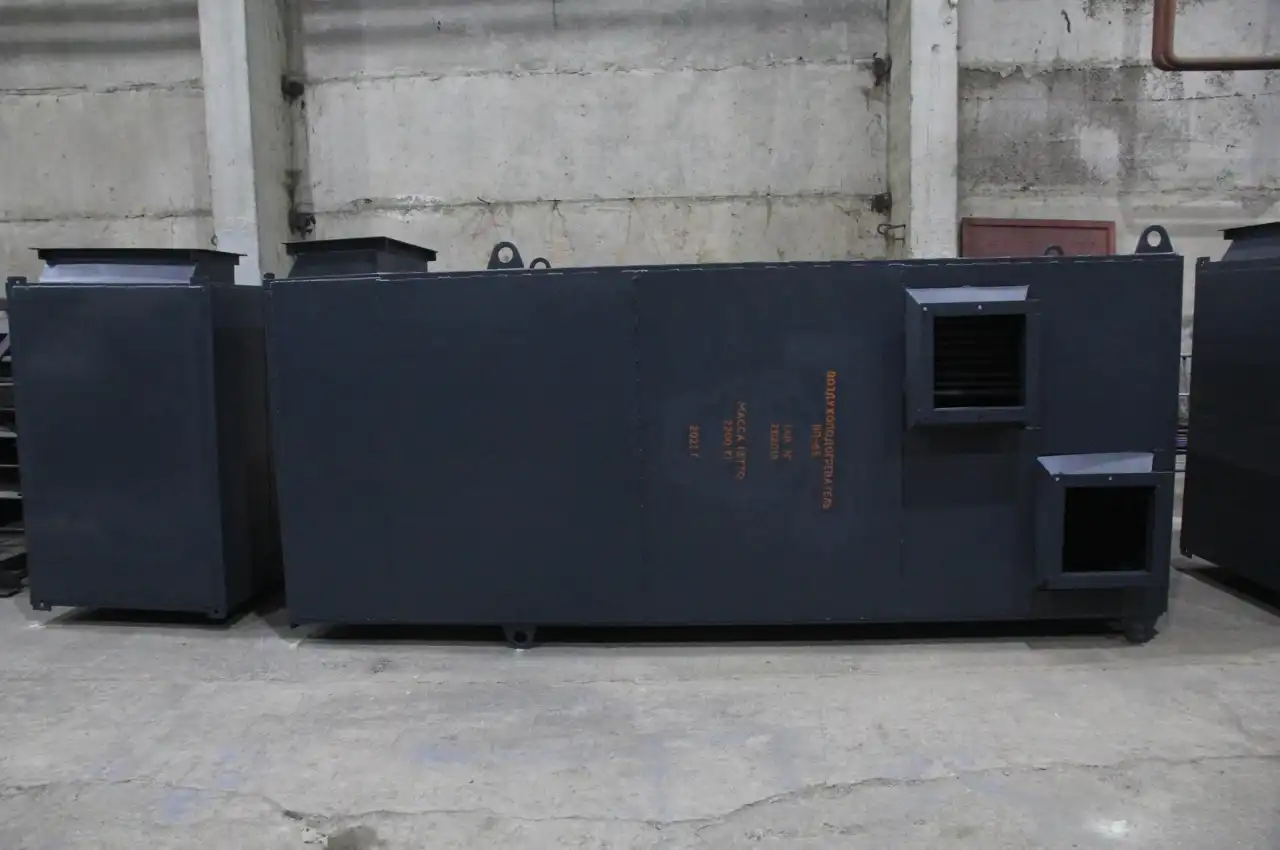

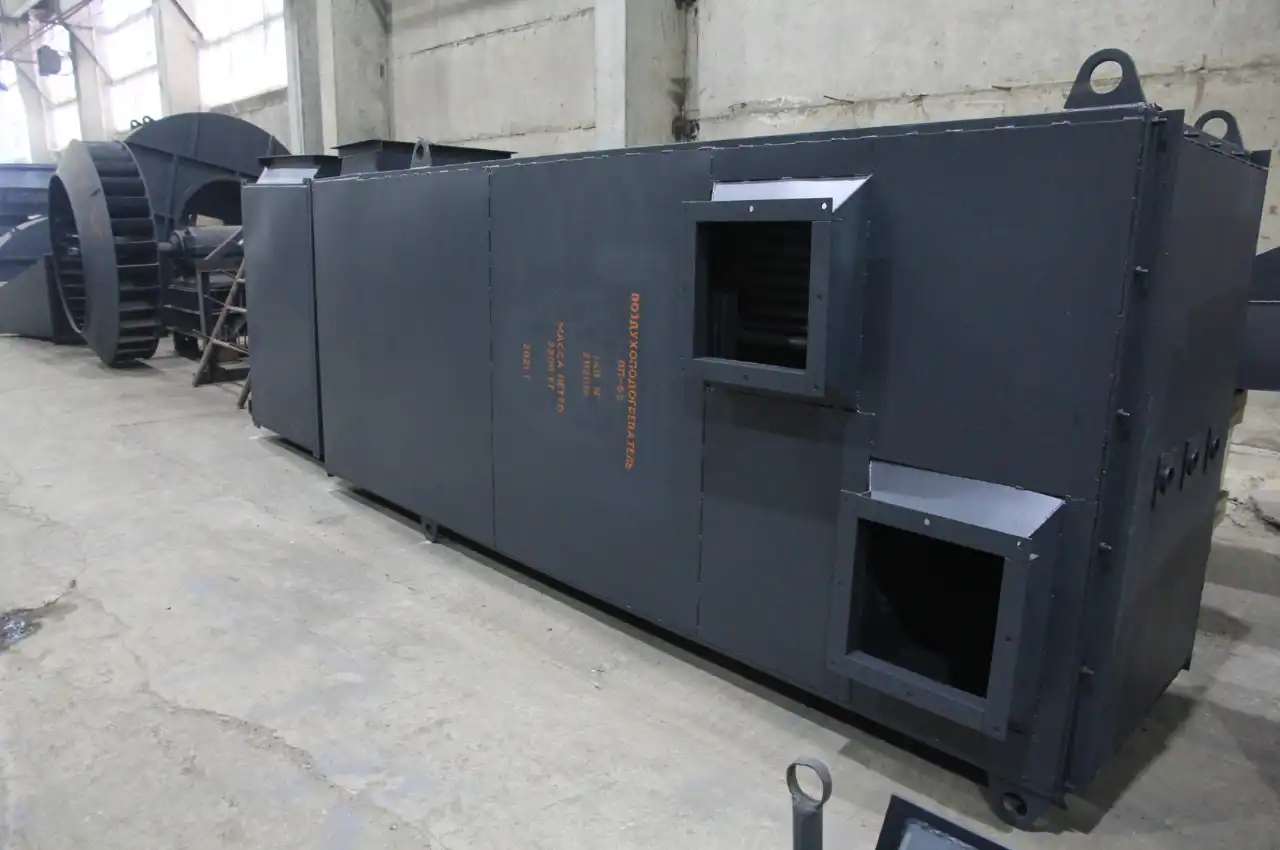

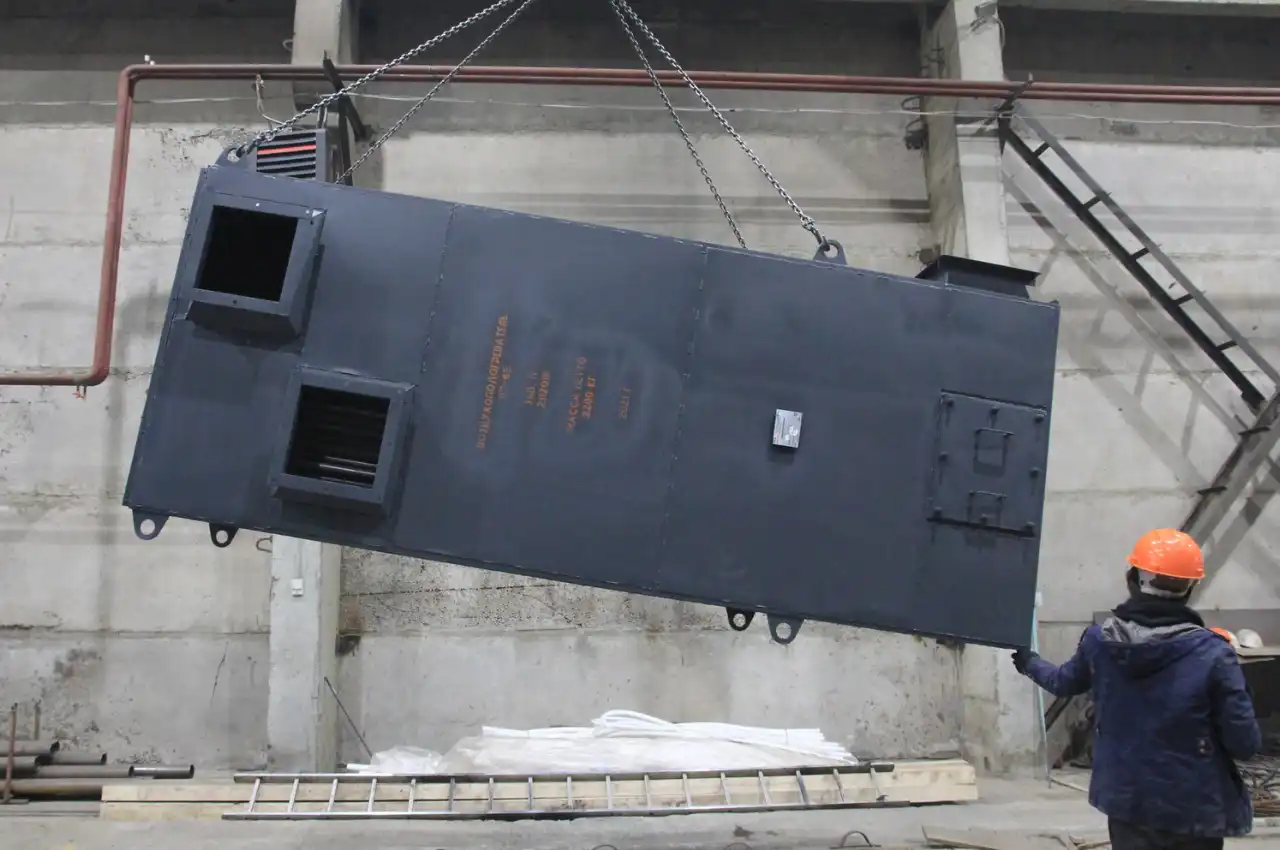

Воздухоподогреватель ВП-О-65
-
Срок изготовления20-30 дней
-
Габаритные размеры (LxBxH)1450х965х3690 мм
-
Площадь поверхности нагрева65 м2
Описание
Устройство
Воздухоподогреватель ВП-О-65 представляет собой жёсткую конструкцию из трубных пакетов, каркаса с плотной обшивкой и воздухоперепускным коробом. Трубный пакет является поверхностью нагрева воздухоподогревателя ВП-О-65 и состоит из стальных параллельных труб, расположенных в шахматном порядке и вваренных в трубные доски. Газ движется внутри труб, а воздух - в межтрубном пространстве.Принцип работы
Нагретый воздух подаётся в топочную камеру либо на сушку топлива. При подаче в топку котла подогретого воздуха заметно улучшается процесс горения топлива, что ведет к снижению тепловых потерь. В отопительных котлах воздухоподогреватель ВП-О-65 играет весьма существенную роль, воспринимая теплоту отходящих газов и передавая ее воздуху, он уменьшает в тепловом балансе наиболее существенную статью потерь теплоты с уходящими газами. При использовании подогретого воздуха повышается температура горения топлива в котле, интенсифицируется процесс сжигания, повышается КПД котельного агрегата.Вместе с тем при установке воздушного подогревателя в отопительном котле увеличивается аэродинамическое сопротивление воздушного и дымового трактов.
При применении воздухоподогревателей ВП-О-65 улучшается процесс горения топлива, что связано с повышением температурного уровня в топке. Воздухоподогреватель ВП-О-65 располагается, как правило, в конце газового тракта по ходу дымовых газов, т. е. после водяного экономайзера.
Характеристики
Наименование | Значение |
---|---|
Срок изготовления | 20-30 |
Масса, кг | 2005 |
Площадь поверхности нагрева, м2 | 65 |
Количество пакетов, шт | 2 |
Общее количество труб, шт | 200 |
Длина трубы, мм | 2595 |
Диаметр наружный и толщина стенок трубы, мм | 40 х 1,5 |
Сечение для прохода газов, м2 | 0,108 |
Сечение для прохода воздуха, м2 | 0,136 |
Габаритные размеры, мм (LxBxH) | 1450х965х3690 |
Чертежи
Чертежи отсутствуют.
