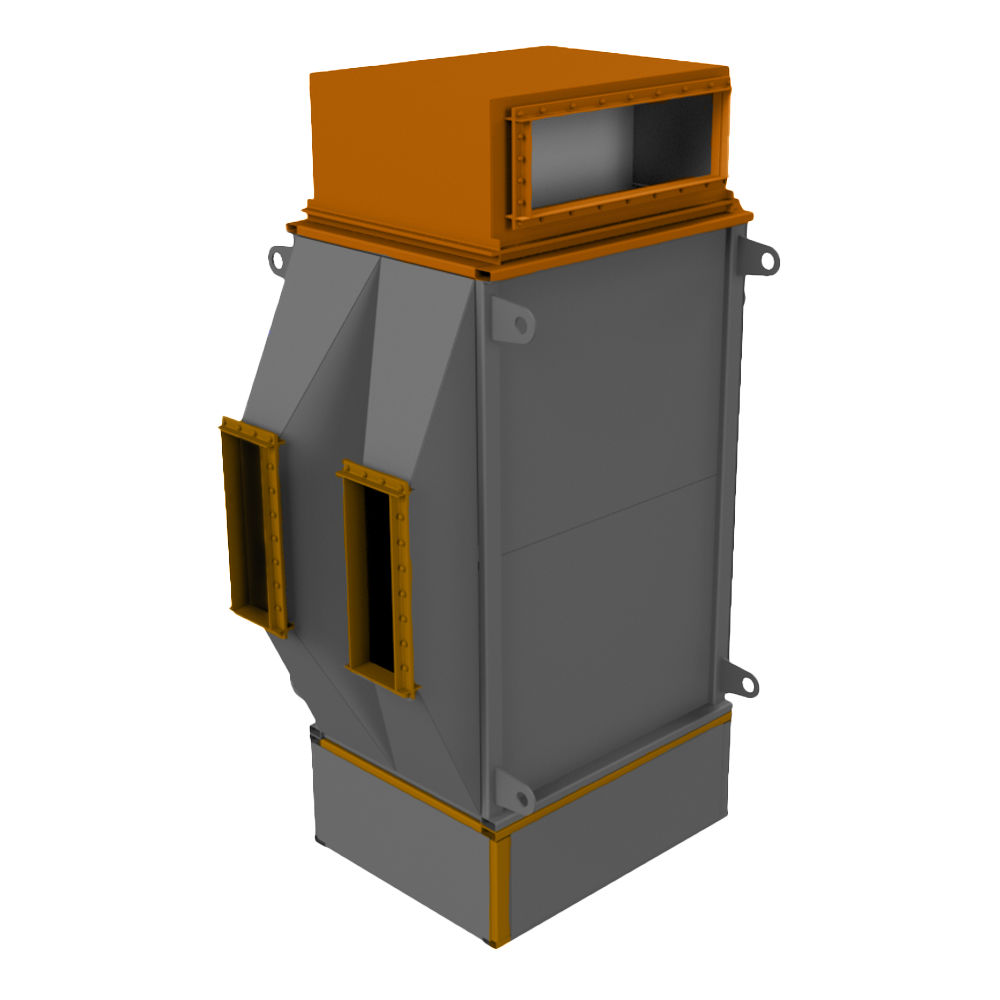

Воздухоподогреватель ВП-О-498

Воздухоподогреватель ВП-О-498
Воздухоподогреватель ВП-О-498
  • Срок изготовления
    20-30 дней
  • Габаритные размеры (LxBxH)
    3006х1568х3208 мм
  • Площадь поверхности нагрева
    498 м2
Добавить в заказ Запросить стоимость

Устройство

Воздухоподогреватель ВП-О-498 представляет собой жёсткую конструкцию из трубных пакетов, каркаса с плотной обшивкой и воздухоперепускным коробом. Трубный пакет является поверхностью нагрева воздухоподогревателя ВП-О-498 и состоит из стальных параллельных труб, расположенных в шахматном порядке и вваренных в трубные доски.

Принцип работы

Газ движется внутри труб, а воздух - в межтрубном пространстве. Нагретый воздух подаётся в топочную камеру либо на сушку топлива. При подаче в топку котла подогретого воздуха заметно улучшается процесс горения топлива, что ведет к снижению тепловых потерь. В отопительных котлах воздухоподогреватель ВП-О-498 играет весьма существенную роль, воспринимая теплоту отходящих газов и передавая ее воздуху, он уменьшает в тепловом балансе наиболее существенную статью потерь теплоты с уходящими газами. При использовании подогретого воздуха повышается температура горения топлива в котле, интенсифицируется процесс сжигания, повышается КПД котельного агрегата.
Вместе с тем при установке воздушного подогревателя в отопительном котле увеличивается аэродинамическое сопротивление воздушного и дымового трактов. При применении воздухоподогревателей ВП-О-498 улучшается процесс горения топлива, что связано с повышением температурного уровня в топке. Воздухоподогреватель ВП-О-498 располагается, как правило, в конце газового тракта по ходу дымовых газов, т. е. после водяного экономайзера.
Наименование Значение
Срок изготовления 20-30
Масса, кг 7819
Площадь поверхности нагрева, м2 498
Количество пакетов, шт 1
Общее количество труб, шт 1312
Длина трубы, мм 3136
Диаметр наружный и толщина стенок трубы, мм 40 х 1,5
Сечение для прохода газов, м2 1,48
Сечение для прохода воздуха, м2 1,18
Габаритные размеры, мм (LxBxH) 3006х1568х3208

Чертежи отсутствуют.
