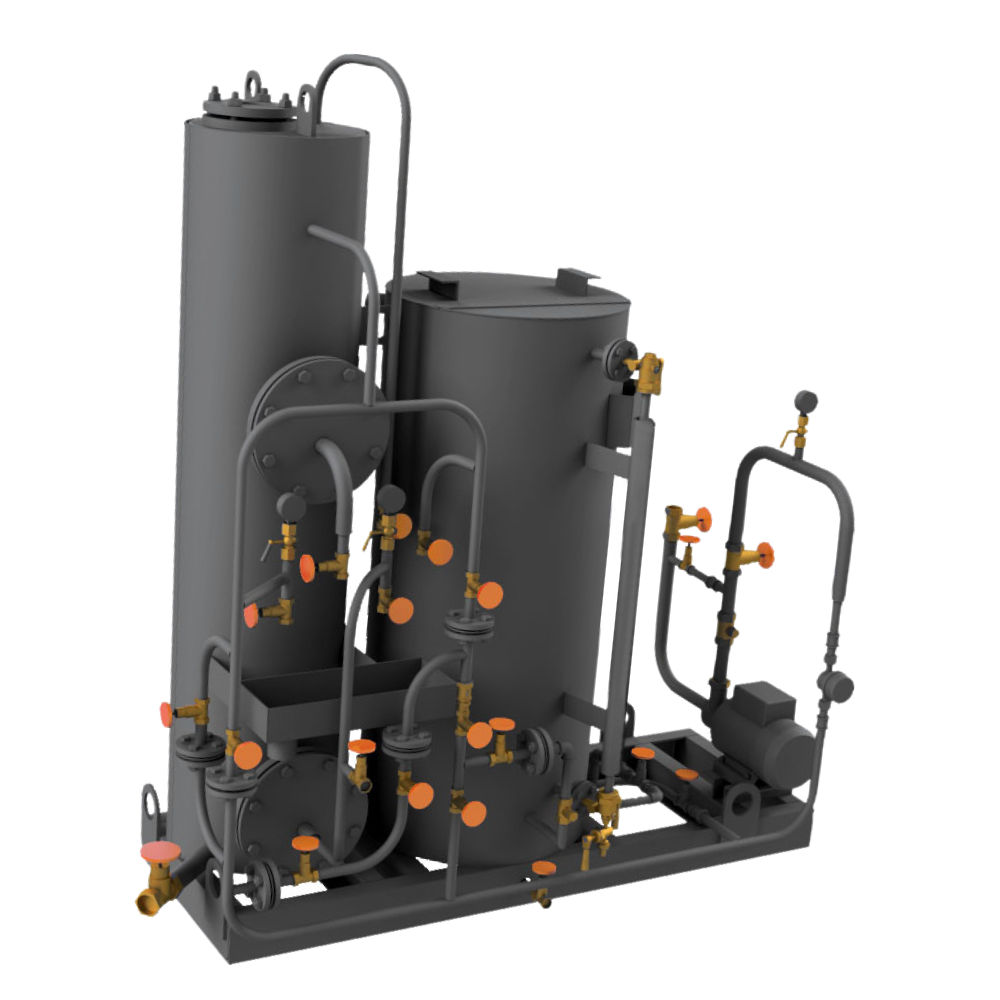

Водоподготовительная установка ВПУ-2,5У

Водоподготовительная установка ВПУ-2,5У
  • Производительность
    2,5 м³/ч
  • Рабочее давление
    0,6(6,0) МПа(кгс/см2)
  • Габаритные размеры (LxBxH)
    1500х2295х885 мм
Скачать опросный лист Добавить в заказ Запросить стоимость

Описание

Устройство

Основными элементами установки ВПУ-2,5У являются: противоточный ионитный фильтр, фильтр осветлительный, агрегат электронасосный, трубопроводы и арматура. Оборудование установки смонтировано на раме.  Работа установки ВПУ-2,5У включает в себя выполнение следующих операций:
  • умягчение воды;
  • взрыхление катионита в ионитном фильтре;
  • регенерация катионита;
  • отмывка катионита от продуктов регенерации;
  • взрыхление катионита осветлительного фильтра;
  • отмывка катионита осветлительного фильтра.
  • Принцип действия

    При умягчении исходная вода насосом подаётся в осветлительный фильтр, далее, поступает в ионитный противоточный фильтр и, пройдя его сверху вниз, поступает в бак питательной воды.
    Для взрыхления слоя катионита исходная вода, пройдя осветлительный фильтр, поступает в нижнее распределительное устройство ионитного фильтра и сбрасывается в безнапорный дренаж.
    При появления прозрачной воды взрыхление прекращают.
    Для восстановления ионообменной способности катионита производится регенерация катионита раствором хлористого натрия.
    Отмывка катионита проводится исходной водой, которая подаётся от осветлительного фильтра.
    Взрыхление и промывка катионита осветлительного фильтра производится при увеличении потери напора в фильтре до 0,1 МПа и ухудшении качества осветленной воды. Взрыхление всего слоя фильтрующей засыпки производится восходящим потоком. Взрыхление фильтрующей засыпки осуществляется до резкого просветления промывочной воды.
    После взрыхления фильтрующей засыпки осветлительного фильтра производят её отмывку до резкого просветления промывочной воды.

    Характеристики

    Наименование Значение
    Производительность, м3/ч 2,5
    Срок изготовления, дней 15-30
    Рабочее давление, МПа(кгс/см2) 0,6(6,0)
    Температура среды, oC 40
    Габаритные размеры (LxBxH), мм 1500х2295х885
    Масса в объеме заводской поставки, кг, не более 560
    Максимальное рабочее давление исходной воды, Мпа, не более Давление пробное при гидроиспытании, МПа 0,4 0,6
    жесткость общая, мг-экв/л 10
    содержание взвешенных веществ, мг/л, не более 50
    Внутренний диаметр фильтров, мм 500
    Площадь фильтрования, м2 0,132
    Высота слоя катионита КУ-2-8, м 1,2
    Объем катионита КУ-2-8, м3 0,228
    Масса катионита, кг 160
    Расход 100% соли NaCl на регенерацию одного фильтра, кг 45
    Диаметр, мм 426
    рабочее 0,6
    пробное гидравлическое 0,9
    Емкость, м3 0,125
    антрацита (зерно 5-10 мм) 0,1
    антрацита (зерно 0,5-1,0 мм) 0,36
    Качество умягченной воды: жесткость общая, мг-экв/л 20
    объем, м3 0,06
    масса антрацита при y=0,8 т/м3, т 0,05
