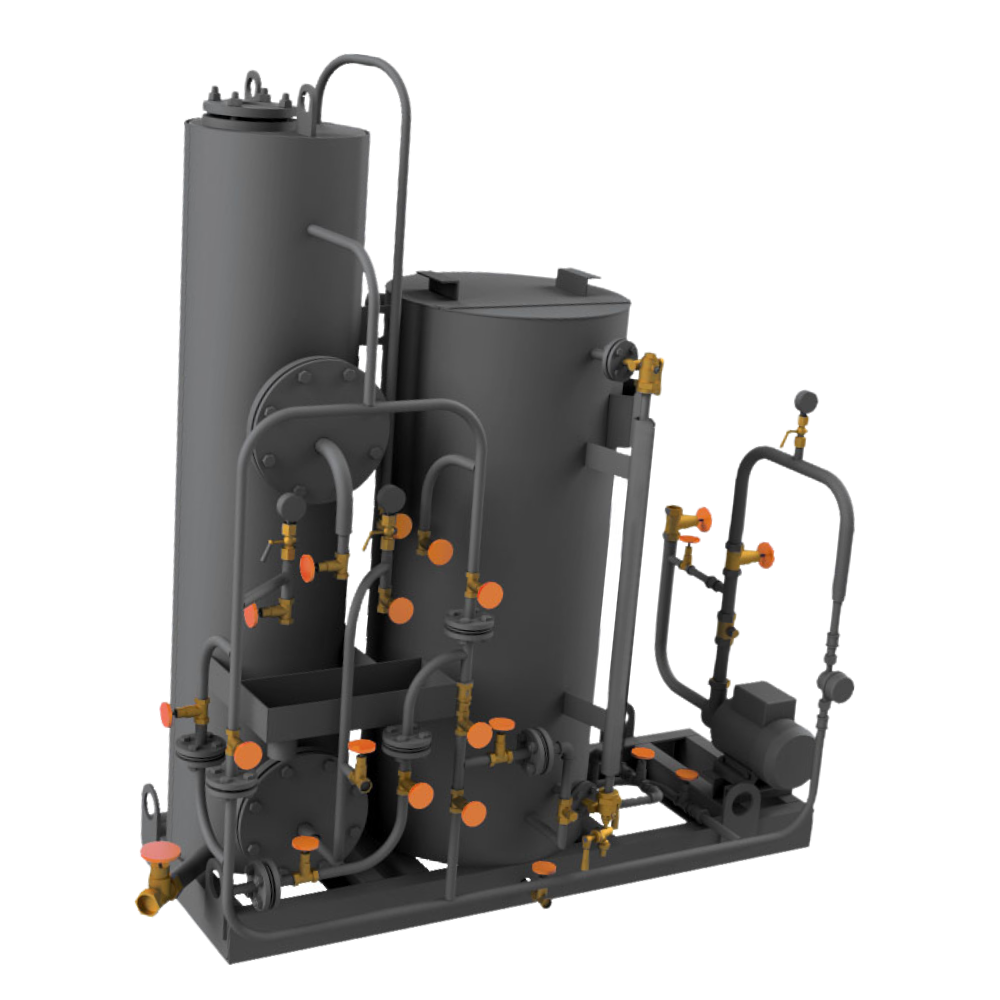

Водоподготовительная установка ВПУ-12

Устройство

Основными элементами установки ВПУ-12,0 являются: противоточный ионитный фильтр, бак приготовления раствора соли, агрегат электронасосный, трубопроводы и арматура. Оборудование установки смонтировано на раме. Работа установки ВПУ-12,0 включает в себя выполнение следующих операций:

• умягчение воды;
• взрыхление катионита;
• регенерация катионита;
• отмывка катионита от продуктов регенерации.

Принцип действия

При умягчении исходная вода насосом подаётся в ионитный противоточный фильтр и, пройдя его сверху вниз, поступает в бак питательной воды. Для взрыхления блокирующего слоя катионита исходная вода поступает в среднее распределительное устройство ионитного фильтра и сбрасывается через верхнее распределительное устройство в безнапорный дренаж. Процесс взрыхления осуществляется до полного осветления сбрасываемой воды. Периодически (через 10-20 фильтроциклов) производится взрыхление всего слоя катионита.

Регенерация катионита осуществляется 5-8% раствором хлористого натрия. Для приготовления этого раствора исходная вода подаётся на эжектор, куда одновременно подаётся 20-25% раствор соли из бака. Регенерация катионита осуществляется двумя потоками. Основная часть 5-8% регенерационного раствора (~ 76%) подаётся в нижнее распределительное устройство фильтра и проходит вспомогательный и основной слои снизу вверх. Остальной поток (~24%) подаётся в верхнее распределительное устройство и проходит сверху вниз блокирующий слой. Отвод отработанного регенерационного раствора осуществляется через среднее распределительное устройство.

Отмывка катионита проводится исходной водой, которая также подаётся двумя потоками, Основной поток (~ 76%) поступает через нижнее распределительное устройство. Меньшая часть потока (~ 24%) подаётся через верхнее распределительное устройство. Сброс отмывочной воды производится через среднее распределительное устройство в безнапорный дренаж. Окончание отмывки контролируется по жёсткости воды после среднего распределительного устройства. После окончания отмывки, установка ВПУ-12,0 переводится в режим умягчения исходной воды.
