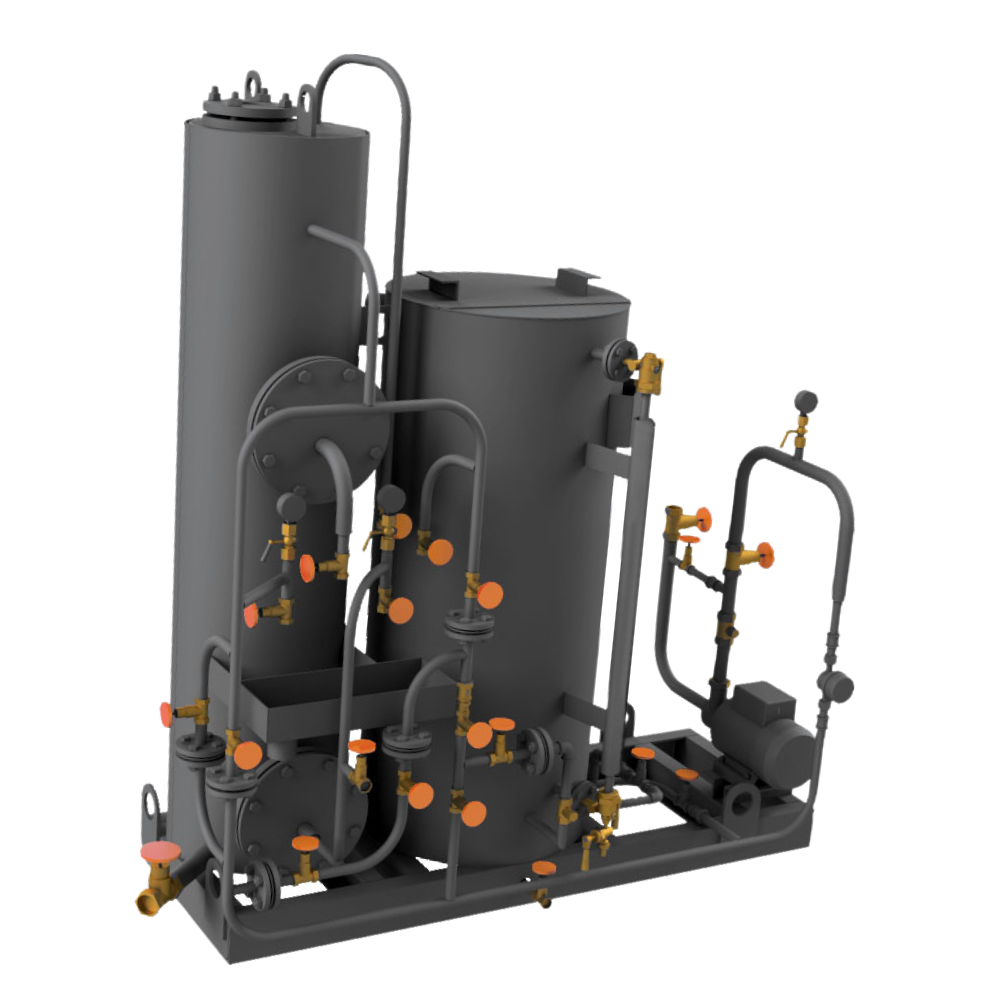

Водоподготовительная установка ВПУ-1,0

Устройство

Основными элементами установки ВПУ-1,0 являются:

противоточный ионитный фильтр,

бак приготовления раствора соли,

агрегат электронасосный,

трубопроводы и арматура фильтра.
Оборудование установки смонтировано на раме.

Принцип действия

Производственный процесс на водоподготовительной установке заключается в умягчении обрабатываемой воды, останове фильтра на регенерацию, взрыхлении катионита обратным током воды. Установка ВПУ-1,0 работает по схеме параллельно-точного Nа-катионирования. Исходная вода подаётся в верхнюю часть фильтра в верхнее распределительное устройство. Пройдя через катионитовую загрузку фильтра в направлении сверху вниз, вода умягчается, выходит снизу фильтра и отводится в питательный бак, откуда разбирается для потребления.

По мере истощения катионитного фильтра, увеличивается остаточная жёсткость умягчённой воды и, при достижении предельно допустимого значения этой величины, установку отключают на регенерацию. Регенерацию катионитного фильтра производят 6-8%-ым раствором поваренной соли, приготовленном в баке. По окончании регенерации фильтр включают в работу. Все оборудование блочной водоподготовительной установки – катионитный фильтр, его верхнее распределительное устройство, бак для приготовления раствора соли и трубопроводы выполняют из углеродистой стали. Нижнее распределительное устройство фильтра – из полимерного материала.
