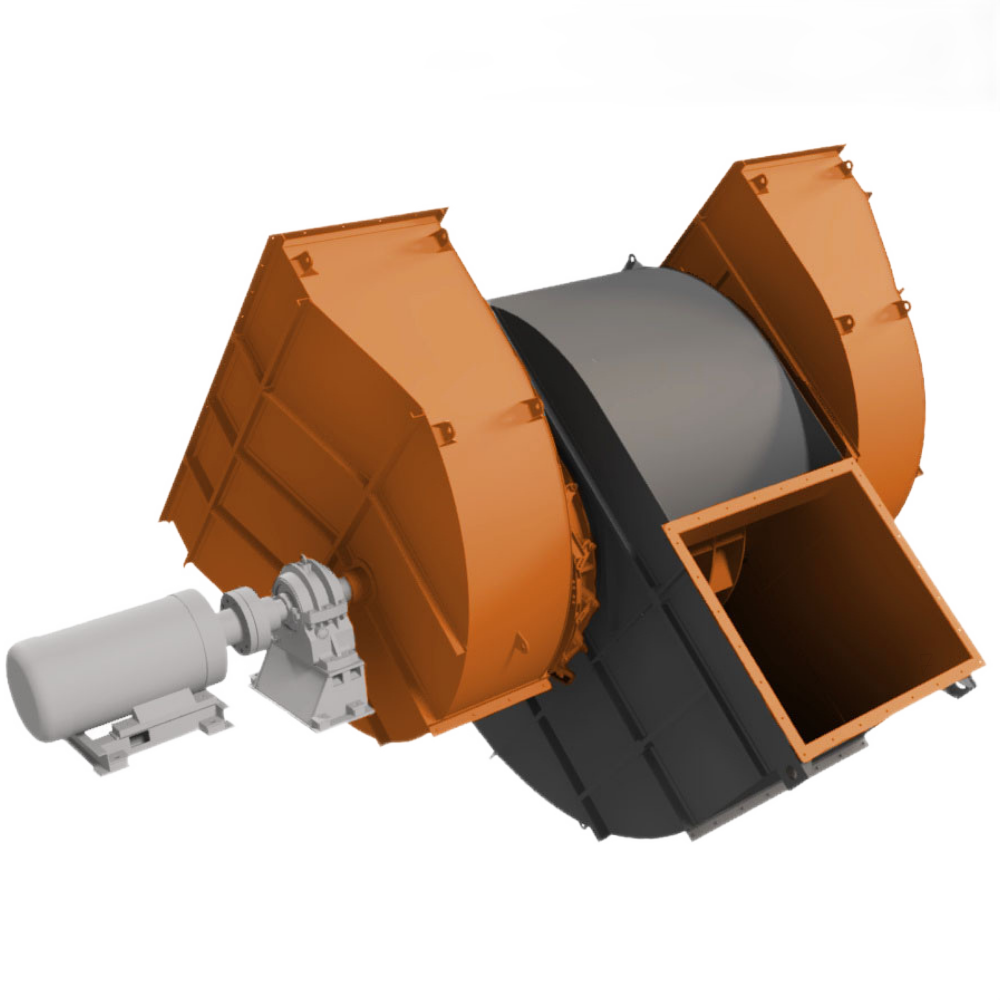

Вентилятор ВДH-36х2-Э
-
Производительность1350000 м³/ч
-
Частота вращения750 об./мин
-
Давление8680 даПа
-
Срок изготовления90
Устройство и принцип работы
Основными узлами вентилятора ВДH-36х2-Э являются:Рабочее колесо вентилятора ВДH-36х2-Э состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из 32 листовых назад загнутых лопаток (16X2), расположенных между основным (коренным) и двумя коническими (покрывающими) дисками. Ступица, выполненная из стального литья, прикрепляется к основному диску крыльчатки болтовым соединением, что обеспечивает возможность демонтажа крыльчатки с вала вместе со ступицей или без нее. На валу ходовой части ступица крепится двумя разрезными коническими втулками, закрепляемыми шпильками, расположенными на обоих торцах ступицы.
Ходовая часть состоит из кованого вала, двух разъемных чугунных корпусов подшипников, двух радиальных сферических роликоподшипников, узлов уплотнения (левого и правого) и упругой втулочно-пальцевой муфты, соединяющей вал машины непосредственно с валом электродвигателя. Подшипник со стороны электродвигателя является опорно-упорным, с другой стороны - опорным. Корпуса подшипников монтируются на подставках, которые крепятся к общему фундаменту фундаментными болтами.
Улитка и всасывающие карманы вентилятора ВДH-36х2-Э выполняются сварными из листовой и профильной стали. Для создания необходимой жесткости торцовые стенки улитки и всасывающих карманов усиливаются ребрами. В улитках и всасывающих карманах имеются лазы и один смотровой люк, обеспечивающие возможность технического осмотра проточной части дымососов при кратковременных остановах. Всасывающая воронка состоит из листового вальцованного конфузора и точеного кольца, имеющих фланцы и соединенных болтами.
Режим работы вентилятора ВДH-36х2-Э устанавливается двумя осевыми направляющими аппаратами (левым и правым), состоящими из сварного цилиндрического корпуса с направляющей полосой, по которой перемещается на роликах поворотное кольцо; и 12 профильных лопаток, соединенных с поворотным кольцом рычажной системой. Привод направляющих аппаратов осуществляется от электроисполнительного механизма типа МЭО.
| Наименование | Значение |
|---|---|
| Диаметр рабочего колеса, м | 3.6 |
| Частота вращения рабочего колеса двигателя(синхронная), max, об/мин | 750 |
| Типоразмер двигателя | АО2-18-120-8/10У1 |
| Установленная мощность двигателя, кВт | 4000 |
| Производительность на всасывании, м3/ч | 1350000 |
| Полное давление, даПа | 8680 |
| Температура перемещаемой среды на всасывании, С | 30 |
| КПД max, % | 88 |
| Предельная запыленность перемещаемой среды, г/м3 | 0,1 |
| Предельная температура перемещаемой среды на всасывании, С | 100 |
| Габариты с э/дв., LxBxH, мм | 7750х6234х6664 |
| Масса с э/дв. (без э/дв.), кг | 65000 |
| Угол разворота корпуса при поставке (монтаже) | 90° (0°-270° через 45°) |
Чертежи отсутствуют.
-
Запасные части для вентилятора ВДH-36х2-Э
- Улита (корпус спиральный) для вентилятора ВДH-36х2-Э;
- Крыльчатка вентилятора ВДH-36х2-Э;
- Направляющие аппараты для вентилятора ВДH-36х2-Э;
- Всасывающие карманы для вентилятора ВДH-36х2-Э;
- Диффузор (всасывающая воронка с кольцом в сборе) для вентилятора ВДH-36х2-Э;
- Ходовая часть вентилятора ВДH-36х2-Э;
- Полумуфты для вентилятора ВДH-36х2-Э;
- Стопорное устройство для вентилятора ВДH-36х2-Э;
- Вал для вентилятора ВДH-36х2-Э;
- Ступица вентилятора ВДH-36х2-Э;
- Корпус ходовой части вентилятора ВДH-36х2-Э;
- Крышка корпуса ходовой части вентилятора ВДH-36х2-Э;
- Торцевые крышки ходовой части вентилятора ВДH-36х2-Э;
- Исполнительный механизм МЭО для вентилятора ВДH-36х2-Э;
- Устройство плавного пуска электродвигателя вентилятора ВДH-36х2-Э;
- Частотный преобразователь для электродвигателя вентилятора ВДH-36х2-Э.
